船舶修理施工工艺全流程
船舶修理的核心目标是安全、高效、高质量、低成本地恢复船舶的技术状况，确保其能够重新投入安全运营，整个修理过程可以大致分为以下五个主要阶段：
第一阶段：进厂与勘验阶段
这是所有修理工作的起点,其准确性直接决定了后续工作的成败。
（图片来源网络，侵删）
-
进厂准备:
- 停泊与系泊: 船舶安全靠泊在指定修理码头或船坞，使用缆绳、碰垫等设施固定船舶，确保其稳定性。
- 安全隔离:
- 电气隔离: 切断船舶主电源、应急电源，并在开关处挂上“禁止合闸，有人工作”的警示牌。
- 能量隔离: 关闭并锁定所有与修理区域相关的阀门（燃油、滑油、液压油、水、气等），并排空相关管路。
- 危险品隔离: 将船上易燃、易爆、有毒等危险品转移至安全区域或进行妥善封存。
-
勘验与评估:
- 目的: 全面、准确地了解船舶的损坏情况，评估修理范围、工作量和难度，为制定修理方案和报价提供依据。
- 方式:
- 船方/船级社代表与修理厂联合勘验: 双方共同登船，对损坏部位进行检查、测量和记录。
- 无损检测: 使用超声波测厚、磁粉探伤、渗透探伤、射线探伤等方法，对怀疑有裂纹或腐蚀的部件进行内部检测。
- 拍照与记录: 对所有损坏点进行拍照、录像，并详细记录尺寸、位置、程度等信息。
- 输出: 形成《修理范围确认书》或《勘验报告》，经船东和船厂双方签字确认，作为后续施工和结算的合同附件。
第二阶段：施工准备阶段
在正式施工前,必须做好周密的准备工作，确保施工顺利进行。
-
图纸与技术文件准备:
（图片来源网络，侵删）- 根据勘验结果,查阅船舶的原始图纸、技术说明书，编制详细的《修理施工工艺卡》和《焊接工艺规程》。
- 对于重要结构或改装项目,需设计新的施工图纸，并送交船级社审批。
-
物料与备件准备:
- 根据修理清单,采购或领用所需的钢材、焊材、油漆、备品备件等。
- 对所有进厂物料进行检验,确保其规格、材质、证书符合要求。
-
施工人员与设备准备:
- 人员组织: 成立项目组，明确项目经理、施工主管、安全员、质检员等岗位职责，安排合格的焊工、装配工、机工、电工等作业人员。
- 设备就位: 将所需的脚手架、起重设备（行车、吊机）、焊接设备、涂装设备、通风设备等运至施工现场并调试好。
-
脚手架搭设与安全防护:
- 在作业区域搭设符合安全标准的脚手架,并挂上安全网。
- 设置安全警示区、隔离带，悬挂安全操作规程和警示标志。
- 确保作业区域有充足的照明和良好的通风（尤其是在密闭舱室作业时）。
第三阶段：核心施工阶段
这是将修理方案付诸实施的核心环节,通常包括以下几大类工作：
（图片来源网络，侵删）
-
船体修理:
- 除锈与清洁: 使用高压水枪、喷砂、抛丸或打磨等方法，彻底清除待修理部位的锈迹、旧漆、油污等，直至露出金属本色（达到Sa2.5或St3标准）。
- 切割与下料: 根据图纸要求，使用等离子切割、火焰切割或机械切割方法，精确切割更换用的钢板或型材。
- 装配与成型: 将新部件与旧结构进行对位、装配和点焊固定，确保尺寸和形状准确。
- 焊接: 按照批准的WPS进行焊接，常用的方法有手工电弧焊、CO2气体保护焊、埋弧焊等，焊接过程需严格控制层间温度和焊接变形。
- 火工矫正: 对于焊接后产生的变形或原有的变形，使用火焰加热和机械外力相结合的方式进行矫正。
- 密封性试验: 对水密、油密舱室进行冲水或气密试验，检查焊缝和结构的密性。
-

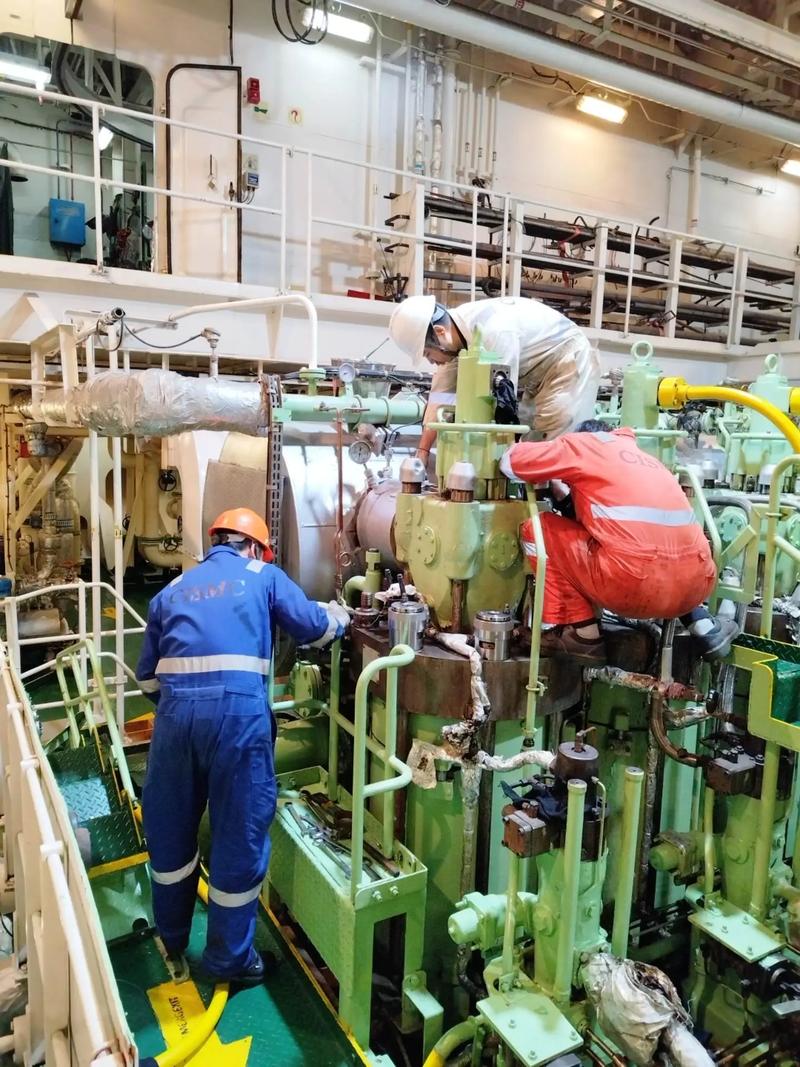

轮机设备修理:
- 主机修理: 拆解、清洁、检查柴油机的主要部件（如气缸盖、活塞、连杆、曲轴），进行测量、探伤和无损检测，更换磨损件，然后重新组装和调试。
- 辅机修理: 对发电机、空压机、泵、锅炉等辅助设备进行类似的主机修理流程。
- 管系修理: 拆卸、更换或修复锈蚀、破损的管路，进行压力试验，确保管系畅通无泄漏。
- 液压与气动系统: 清洗、更换密封件、调试压力和动作。
-
电气与自动化修理:
- 设备检修: 拆解和清洁电机、变压器、配电板等，检查绕组、绝缘和触点。
- 电缆更换: 更换老化、损坏的电缆，进行敷设和接线。
- 控制系统调试: 对PLC、集控台、报警系统等进行功能测试和参数整定，确保其工作正常。
-
涂装工程:
- 表面处理: 再次确认涂装前的表面清洁度，达到Sa2.5或更高标准。
- 底漆涂装: 涂刷防腐底漆，如环氧富锌底漆。
- 中间漆涂装: 涂刷增加厚度和屏蔽性能的中间漆，如环氧云铁中间漆。
- 面漆涂装: 根据船东要求和船体区域，涂刷相应的面漆，如氯化橡胶、丙烯酸或聚氨酯面漆，以提供耐候性和美观度。
- 每道漆施工后，都需进行膜厚检测和附着力测试。
第四阶段：试验与交验阶段
修理工作完成后,必须通过一系列严格的试验来验证修理质量和恢复船舶性能。
- 车间试验: 对在车间修理的设备（如泵、电机、阀件）进行单独的运转和性能测试。
- 系泊试验: 船舶仍处于系泊状态，进行非航行状态下的各项系统测试。
- 主机系泊试验: 盘车、冲车、慢车运行测试，检查各系统参数（油压、水温、转速等）是否正常。
- 发电机试验: 并车、负载分配测试。
- 泵、舵机、锚机等设备: 进行空载和负载运行测试，检查其功能、压力、流量等。
- 导航通讯设备: 功能测试。
- 航行试验: 船舶离码头出海，进行实际航行状态下的全面测试。
- 主机全速试验: 测试主机在不同转速下的功率、油耗、振动、排温等。
- 操纵性试验: 进行回转试验、Z形操纵试验，测试船舶的舵效和操纵性能。
- 抛锚试验: 测试锚机工作情况。
- 安全设备试验: 启动消防、救生等应急设备。
- 交验与签字:
- 所有试验合格后,船东、船级社代表和船厂共同对修理项目进行最终检查。
- 双方在《修理完工单》上签字确认，标志着修理工作正式完成。
第五阶段：出厂与后续阶段
- 完工清理:
- 拆除所有脚手架和安全设施。
- 清理船上的垃圾、废料和施工临时设施。
- 对全船进行彻底清洁,确保船舶以良好状态交付。
- 文件交付:
向船方提交所有修理记录、检验报告、试验报告、材料证书等完整的技术文件。
- 离厂:
船舶办理出港手续,在拖轮协助下离厂，正式恢复运营。
贯穿始终的关键要素
在整个修理过程中,有三个要素必须时刻牢记和严格执行：
- 安全管理: 这是船舶修理的生命线，必须严格遵守高空作业、密闭空间作业、动火作业等安全规定，做好防火、防爆、防坠落、防中毒措施。
- 质量控制: 建立从材料进厂到最终验收的全过程质量控制体系，每一道工序都要有检验和记录，确保符合技术标准和规范要求。
- 进度管理: 制定详细的施工计划，合理安排人力、物力和工序，协调各工种之间的配合，确保修理项目按时完成。
船舶修理施工工艺是一个高度组织化、技术密集型的系统工程，它要求参与者不仅具备扎实的专业技能，还要有强烈的责任心和严谨的科学态度，每一个环节都环环相扣，共同保障着船舶能够“康复”并再次安全航行于大海之上。
