船舶绞盘多为金属制，结构坚固耐蚀，具强大拉力，可手动或动力驱动，用于收放缆绳、锚链等，保障船舶停泊与作业安全
构造、类型与应用全解析
船舶用绞盘是船舶甲板设备中的核心组成部分,广泛应用于锚泊作业、缆绳收放、货物起吊及应急救援等场景，其设计需兼顾海洋环境的严苛性（如盐雾腐蚀、风浪冲击）与高强度作业需求，因此具备独特的技术特征和功能特性，本文将从结构组成、类型分类、工作原理、选型要点等多个维度进行系统性阐述，并附以图表辅助理解。
船舶绞盘的基本结构组成
| 组件名称 | 核心功能 | 典型材料/工艺 |
|---|---|---|
| 基座与支架 | 承载整体重量并提供稳定支撑 | 铸钢/焊接钢结构，防锈处理 |
| 卷筒（鼓轮） | 缠绕绳索并实现收放动作 | 高强度合金钢，表面硬化处理 |
| 制动系统 | 控制卷筒转速，防止意外松脱 | 带式制动器/蹄式制动器 |
| 传动机构 | 将动力源转化为卷筒旋转运动 | 齿轮箱（蜗轮蜗杆/行星齿轮） |
| 动力输入端 | 连接外部动力源（人力、电力、液压等） | 根据动力类型定制接口 |
| 离合器 | 切换动力传递状态，实现空挡/锁定功能 | 电磁离合器/机械离合机构 |
| 排绳器 | 引导绳索整齐排列，避免交叉打结 | 可调节导槽或螺旋状凸缘 |
| 防护罩 | 保护内部机构免受海水侵蚀和杂物撞击 | 不锈钢外壳+密封胶条 |
✅ 关键设计要点
- 防腐处理：所有金属部件均需经过热镀锌或环氧涂层处理，关键部位采用不锈钢材质；
- 密封性能：轴承位、接线盒等处需配备防水密封圈，符合IP66防护等级；
- 模块化设计：便于快速拆卸维修，尤其适用于远洋船舶的备件更换。
船舶绞盘的主要类型分类
📌 按动力来源划分
| 类型 | 适用场景 | 优势 | 局限性 |
|---|---|---|---|
| 手动绞盘 | 小型渔船、游艇 | 无需电源，结构简单，成本低 | 操作效率低，依赖人力 |
| 电动绞盘 | 商船、科考船、工程船 | 功率大，可连续作业，支持遥控操作 | 需稳定电源供应 |
| 液压绞盘 | 大型货轮、钻井平台 | 高扭矩输出，适应极端负载，响应速度快 | 系统复杂，维护成本较高 |
| 气动绞盘 | 特殊防爆环境（油气运输船） | 无电火花风险，安全性高 | 气压稳定性要求严格 |
📌 按功能用途划分
| 类别 | 特征描述 | 典型应用场景 |
|---|---|---|
| 主拖拽绞盘 | 大直径卷筒（≥800mm），配备多级减速机构 | 船舶靠泊、拖带其他船只 |
| 辅助作业绞盘 | 中型尺寸，集成快速释放功能 | 网具收放、小件物资吊装 |
| 救生专用绞盘 | 红色标识，配备应急手动 override 功能 | 救生艇投放与回收 |
| 深海探测绞盘 | 耐腐蚀特种合金制造，支持光纤电缆同步铺设 | ROV（水下机器人）布放 |
工作原理与性能参数
🔧 工作流程示意图
- 动力输入：电动机/液压马达驱动齿轮箱一级主动齿轮；
- 减速增扭：通过二级从动齿轮组降低转速，提升输出扭矩；
- 卷筒运转：经万向联轴器带动卷筒正反转，实现绳索收放；
- 制动控制：电磁刹车片在断电时自动抱紧，通电时释放；
- 负载监测：压力传感器实时反馈张力数据至驾驶台显示屏。
📊 主要性能参数表
| 参数项 | 单位 | 常规范围 | 说明 |
|---|---|---|---|
| 最大拉力 | kN | 5-500 | 取决于卷筒直径和层数 |
| 工作速度 | m/min | 0-60 | 低速档用于精密控制 |
| 额定功率 | kW | 3-150 | 液压型可达300kW以上 |
| 工作电压 | V | AC380/DC24 | 防爆型采用本质安全电路设计 |
| 防护等级 | IP代码 | IP66 | 完全防尘防水 |
| 工作温度范围 | °C | -20~+50 | 极地型号可扩展至-40℃ |
选型与配置建议
🔍 选型要素矩阵
| 决策因素 | 影响因素 | 推荐方案 |
|---|---|---|
| 船舶吨位 | 500GT以下→小型电动绞盘 500-3000GT→中型液压绞盘 3000GT以上→重型双卷筒系统 |
根据实际需求组合主副绞盘 |
| 作业环境 | 热带海域→加强散热设计 极寒区→低温润滑油脂 化学品船→全封闭防爆结构 |
定制化防腐涂层+防爆电器元件 |
| 特殊需求 | 频繁变向操作→加装惯性补偿器 长期连续运行→选用伺服电机控制 |
增加动态平衡系统+智能温控模块 |
💡 配置优化方向
- 冗余设计：关键船舶建议配备双独立动力源（如主电源+应急发电机）；
- 人机交互：集成PLC控制系统，实现自动排绳、过载报警等功能；
- 节能环保：采用变频调速技术，较传统启停模式节能约30%。
维护保养与故障排查
⚙️ 日常维护周期表
| 项目 | 周期 | |
|---|---|---|
| 外观检查 | 每日 | 检查螺栓紧固度、油漆破损情况 |
| 润滑保养 | 每周 | 对齿轮箱、轴承位加注高温润滑脂（建议使用Mobil SHC PM系列） |
| 电气检测 | 每月 | 测量绝缘电阻（≥1MΩ），检查接线端子防松脱措施 |
| 制动测试 | 每季度 | 模拟满载工况进行紧急制动测试，验证制停距离≤0.5m |
| 深度保养 | 每年 | 拆解清洗齿轮箱，更换磨损超过15%的齿轮齿面 |
⚠️ 常见故障及解决方案
| 现象 | 可能原因 | 解决措施 |
|---|---|---|
| 运行时异常振动 | 齿轮啮合不良/基础松动 | 重新校准齿轮间隙（标准值0.1-0.3mm），加固地基螺栓扭矩至说明书要求 |
| 制动失灵 | 刹车片磨损/液压油泄漏 | 立即停机更换刹车片，检查液压管路密封性 |
| 卷筒发热严重 | 润滑不足/超载运行 | 补充润滑脂，核查最近24小时工作日志是否存在持续超负荷记录 |
| 钢丝绳跳槽 | 排绳器损坏/操作速度过快 | 修复或更换排绳器，培训操作人员遵循“慢速启动-加速运行”原则 |
相关问题与解答
Q1: 为什么船舶绞盘的卷筒通常采用多层缠绕设计？
A: 多层缠绕可在有限空间内显著增加容绳量，单层缠绕仅能容纳约50米φ28mm钢缆，而三层缠绕可达到150米以上，通过合理设计的螺旋槽间距（通常为绳径的1.2倍），能有效防止相邻绳层的挤压变形，确保长期使用下的可靠性。

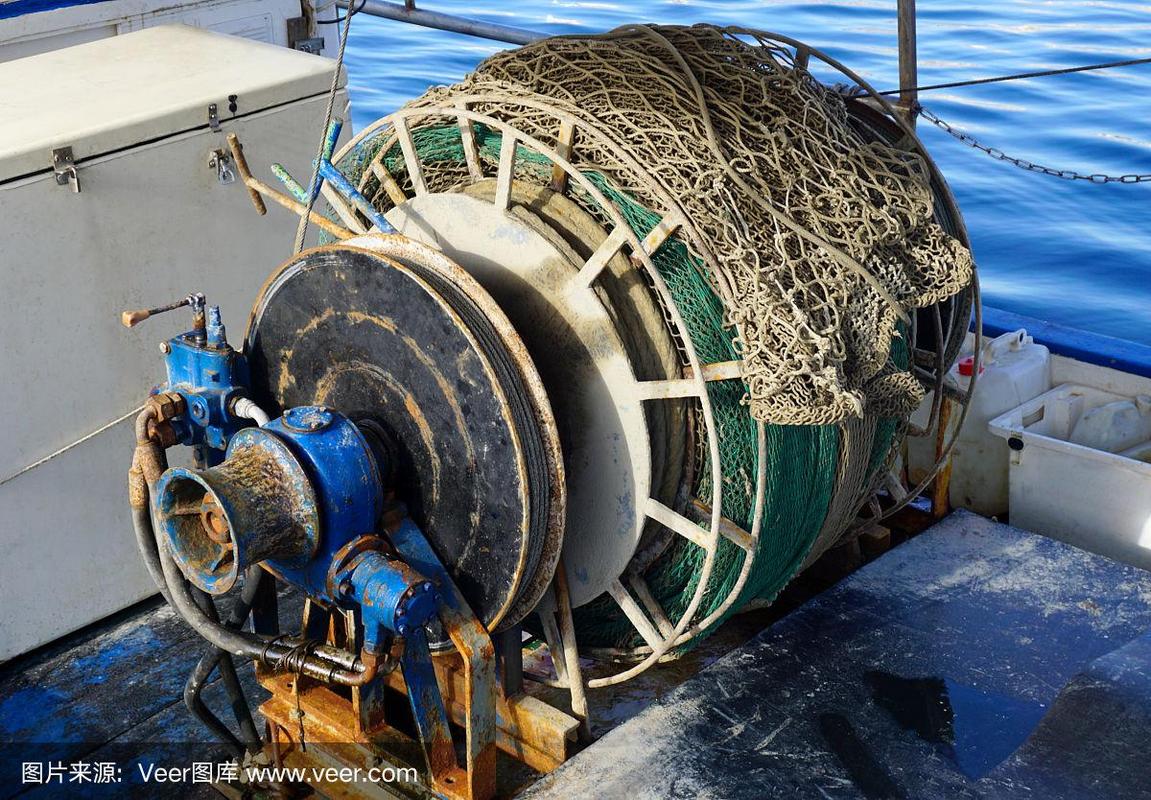

（图片来源网络，侵删）
Q2: 液压绞盘相比电动绞盘有哪些优势？
A: 液压绞盘具有三大核心优势：①更高的功率密度（同等体积下输出扭矩是电动的2-3倍）；②无极调速特性，特别适合需要精确控制的场合（如深海探测仪布放）；③过载保护能力强，当系统压力超过设定值时会自动泄压，避免设备损坏，但需注意液压系统的清洁度要求更高，需定期
（图片来源网络，侵删）
