船舶气瓶，通常指用于储存高压气体（如压缩空气、氮气、氧气、二氧化碳等）的钢瓶，其控制原理是一个集机械、液压、电气于一体的综合性安全系统，其核心目标是：在安全的前提下，按需、稳定、可靠地供应气体。
整个控制原理可以从以下几个层面来理解：

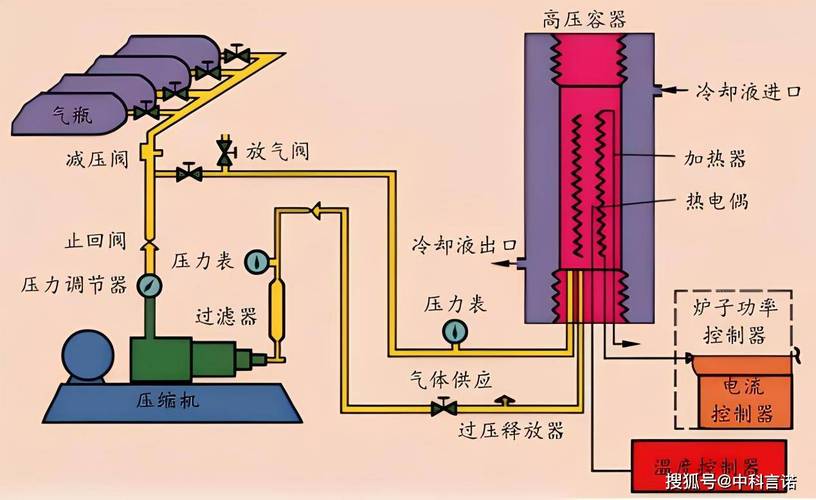

（图片来源网络，侵删）
核心控制目标
- 安全第一：这是所有船舶设备的首要原则，控制原理必须确保气瓶在任何情况下都不会因超压、超温、泄漏等原因而发生爆炸或事故。
- 按需供气：根据船上不同设备（如主机启动、气动阀、吹洗、消防等）的需求,提供压力和流量都符合要求的气体。
- 压力稳定：无论用气量如何变化，或气瓶内压力如何下降，供给系统的压力都必须保持相对稳定,以满足精密仪器的使用要求。
- 气体纯净：特别是对于仪表用空气等，必须去除水分、油分和杂质,防止管路和设备堵塞或腐蚀。
- 操作便捷：控制系统的设计应便于船员日常操作、检查和维护。
主要组成部分及其控制原理
一个完整的船舶气瓶控制系统由气瓶本体和一套复杂的附属设备组成,控制原理就体现在这些附属设备的工作过程中。
气瓶本体
- 结构：通常是高强度无缝钢瓶,设计有瓶阀。
- 控制体现：
- 设计压力：气瓶本身的设计压力就决定了其工作上限,是安全的基础。
- 瓶阀：气体的总开关，通常带有安全泄放装置，当瓶内压力超过极限时,安全阀会自动开启泄压。
减压阀/减压阀组
这是压力控制的核心部件。
- 功能：将气瓶内极高的高压气体（20-30 MPa）降低并稳定到下游设备所需的压力（0.7-1.0 MPa）。
- 控制原理：
- 直接作用式减压阀：通过调节弹簧的预紧力来设定出口压力，当出口压力升高时，会克服弹簧力，推动阀芯关小，从而限制流量，降低压力；反之，当出口压力降低时，弹簧力占优，阀芯开大，增加流量，提升压力，这是一个机械式的负反馈自动控制过程。
- 先导式减压阀：用于更高流量的场合，它用一股小流量气体（先导气体）去控制主阀的开度，控制更精确,稳定性更好。
- 多级减压：对于压力要求极高的系统（如仪表空气），会采用两级甚至三级减压,确保压力稳定且无压力冲击。
安全阀
这是超压保护的最后一道防线。
- 功能：当系统压力因减压阀失效或其他原因超过设定值时，自动开启，将多余气体排入大气,防止管路和设备爆裂。
- 控制原理：
- 弹簧加载式：通过调整弹簧的压缩量来设定其“开启压力”，当系统压力产生的力大于弹簧力时，阀瓣被顶开，开始泄压，当压力降至一定值（“回座压力”）时,弹簧力使其自动关闭。
- 设定值：其设定值通常略高于系统正常工作压力,但低于管路的设计压力。
压力表与压力开关
这是监测与自动化控制的“眼睛”和“神经”。
（图片来源网络，侵删）
- 压力表：
- 功能：直观显示气瓶压力和减压后的系统压力。
- 控制体现：为船员提供操作依据,判断是否需要更换气瓶或进行维护。
- 压力开关：
- 功能：当压力达到预设的高压或低压值时，接通或断开电路，发出警报或启动/停止设备。
- 控制原理：
- 高压报警：当气瓶压力异常过高（如充装过量或环境温度升高）时，触发声光报警,提醒船员注意。
- 低压报警：当气瓶压力降至接近用完的水平时，触发报警，提醒船员准备更换气瓶,防止系统因压力不足而停机。
- 联锁控制：在关键系统中，低压信号可以直接联锁停机，当仪表空气压力过低时，自动停车主机,因为此时无法控制调速器等关键气动部件。
管路与阀门
这是气体输送与流量控制的通道。
- 功能：连接气瓶、减压阀、过滤器、用气设备,并控制气体的通断和流量。
- 控制体现：
- 截止阀：手动或气动控制,用于切断或接通气源。
- 单向阀：防止气体倒流,保护气瓶或上游设备。
- 球阀/旋塞阀：用于快速开关或调节流量。
- 管路材质：根据气体性质选择（如铜管、不锈钢管）,并考虑压力等级。
过滤器
这是保证气体纯净度的关键。
- 功能：去除压缩空气中的固态杂质、水分、油雾等。
- 控制原理：
- 滤芯：通常由多孔陶瓷、烧结金属或纤维制成，通过拦截、吸附等方式过滤杂质。
- 自动排水器：过滤器底部通常装有自动或手动排水器，定期将凝结的液体排出，防止二次污染,这是保证下游设备干燥和可靠工作的重要环节。
压力容器与储气罐
- 功能：储存一定量的压缩空气，起到“缓冲”作用。
- 控制原理：
- 稳定压力：当用气量瞬间增大时，储气罐可以补充一部分气体，避免系统压力急剧下降，起到“削峰填谷”的作用,使供气更平稳。
- 分离水分：气体进入储气罐后，流速减慢，温度降低，有利于水分和油滴沉降,起到初步的净化作用。
典型应用场景的控制原理（以主启动空气瓶为例）
这是一个最典型、最重要的应用,其控制原理体现了安全性和可靠性的极致要求。
- 系统组成：多个高压空气瓶（通常30MPa）、主启动阀、减压阀、安全阀、压力表、管路、接头。
- 控制目标：
- 绝对安全：绝不允许含有油、水等杂质的空气进入柴油机气缸，否则会引起“爆燃”等灾难性事故。
- 压力稳定：为启动空气马达提供稳定、充足的空气动力。
- 控制流程：
- 储存：空气压缩机将空气压缩至30MPa，储存在空气瓶中，瓶上装有安全阀,防止超压。
- 监测：船员通过压力表随时监控瓶内压力,确保在启动主机前压力充足。
- 准备：当需要启动主机时,打开主启动阀前的截止阀。
- 供气：按下启动按钮，启动阀（通常是电磁阀控制的速闭阀）瞬间打开,高压空气通过管路。
- 减压与净化：在进入启动马达前，空气会经过一个精细的过滤器和干燥器（有时是两级减压和过滤），确保气体绝对纯净，然后通过减压阀将压力降至启动马达所需的合适压力（例如1.5-2.0 MPa）。
- 启动：纯净、压力稳定的空气驱动柴油机气缸上的空气马达，带动主机曲轴转动,完成启动。
- 联锁保护：系统设有低压报警和联锁，如果空气瓶压力过低，系统会发出警报，并阻止主机再次启动,确保有足够的能量完成一次成功的启动和启动后的稳定运行。
船舶气瓶的控制原理可以概括为：
（图片来源网络，侵删）
以“安全”为绝对核心，通过“机械结构”（如减压阀、安全阀）实现压力的自动调节和极限保护，通过“电气仪表”（如压力表、压力开关）实现对压力状态的监测、报警和自动化联锁，再辅以“管路系统”进行气体的输送、分配和净化，最终构建一个能够按需、稳定、安全地供应合格气体的完整闭环控制系统。
这个系统设计精巧，层层设防,充分体现了船舶工程对安全性和可靠性的极致追求。
