舵系安装概述

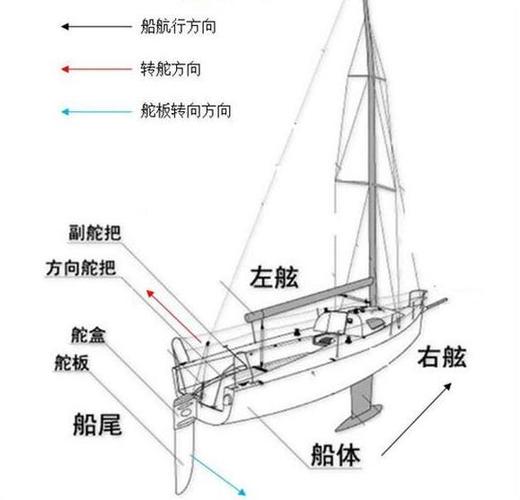

舵系是船舶的“方向盘”，其功能是通过转动舵叶，利用水流产生的舵压力来改变航向或保持航向,舵系主要由以下部分组成：
- 舵叶: 产生水动力的翼型板。
- 舵杆: 传递扭矩和承受弯矩的轴,连接舵机和舵叶。
- 舵承: 支撑舵杆、承受其载荷的轴承,通常有上舵承和下舵承。

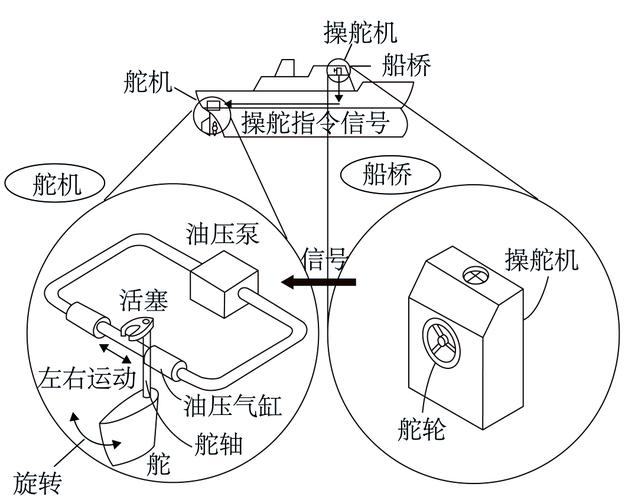

- 舵机: 提供转舵动力的机械或液压装置。
- 转舵机构: 连接舵机和舵杆的传动部件，如舵柄、液压油缸等。
安装核心目标： 确保舵杆中心线与螺旋桨轴线在垂直和水平两个方向上精确对中，并确保舵叶与船体线型、舵柱/舵套的间隙符合设计要求，从而保证舵系运行平稳、可靠。
（图片来源网络，侵删）
舵系安装主要流程
舵系安装通常在船体分段合拢、主机和轴系安装基本完成后进行,其流程可以概括为以下几个关键步骤：
安装前准备与基准线确定
- 图纸审查与技术交底： 详细研究舵系布置图、安装工艺书等技术文件,明确所有技术要求。
- 基准线确定： 这是整个舵系安装的“灵魂”，通常在船体建造时，就已经在船台或船坞内划定了基线 和中线面，舵系的安装基准就是这两条线的延伸，使用激光经纬仪等高精度仪器，将这两条基准线精确投射到舵机舱、舵杆穿出舱室和舵叶所在位置的船体结构上,并用样冲或标记线清晰地标示出来。
舵承座的定位与安装
- 上舵承座安装： 位于舵机舱内，通常与舵机机座关联安装，需根据基准线精确确定其位置和高度，确保其法兰面与船体结构贴合紧密,用螺栓牢固固定。
- 下舵承座安装： 位于舵叶上方，通常焊接在船体外板或一个专门的导流管/舵柱上，这是安装精度的关键点之一，必须通过测量其与螺旋桨轴系中心线的相对位置，确保其中心线与舵杆中心线（即螺旋桨轴线）重合，安装后需进行定位焊，并再次复核精度,确认无误后方可进行最终焊接。
舵杆的吊装与临时固定
- 吊装准备： 对舵杆进行清洁、检查,确认无损伤。
- 吊装就位： 使用船厂吊车等设备，将沉重的舵杆小心吊入船体，穿过上舵承、下舵承,直至舵杆法兰与舵叶法兰对准。
- 临时固定： 在舵杆未与舵叶连接前，需用临时支撑将舵杆固定在正确的高度和位置上,防止其因自重或外力而移位。
舵杆与舵叶的连接与对中
- 法兰连接： 将舵杆与舵叶的法兰螺栓孔对正,穿上螺栓并按规定顺序和扭矩值分步拧紧。
- 精对中： 这是安装的核心环节，使用百分表 和激光对中仪 等精密工具，在多个位置（法兰端面、外圆周）进行测量，确保：
- 同轴度: 舵杆与舵叶的中心线完全重合。
- 法兰平行度: 两个法兰面完全平行。
- 螺栓孔对中: 确保螺栓能顺利穿入,无卡滞。
舵承的安装与间隙调整
- 安装舵承： 将上、下舵承（如白合金轴承、尼龙轴承、密封环等）安装到各自的舵承座内。
- 间隙测量与调整： 使用塞尺或专用量具测量舵承与舵杆之间的径向间隙和轴向间隙，间隙必须严格控制在设计图纸的公差范围内，间隙过小会导致发热、磨损甚至“抱轴”；间隙过大则会降低转舵精度、产生冲击和振动,通常通过增减垫片或修刮轴承来调整。
舵机与转舵机构的安装
- 舵机定位： 将舵机安装在其机座上，并根据舵杆中心线精确定位，确保其输出轴（或油缸连接点）与舵柄或舵杆上的转舵臂的相对位置准确。
- 转舵机构连接： 安装舵柄、连接销、液压油缸等，安装完成后，需进行舵角零位校准，确保当舵机指令为0°时,舵叶也正好在正中位置。
最终检查与报验
- 全面复测： 对整个舵系的所有关键数据（中心线、同轴度、间隙、螺栓扭矩等）进行一次最终全面的检查和复核。
- 密性试验： 对舵杆穿出船体的舵杆套筒进行水密或气密试验,确保不漏水。
- 报验： 邀请船级社、船东和船厂质检部门进行联合验收，提交所有测量记录和安装报告,合格后签字确认。
关键技术与质量控制要点
- 基准线的精确性： 整个舵系安装的成败取决于基准线，必须使用高精度仪器（如激光经纬仪）,并由专业测量人员操作。
- 与轴系的对中： 舵系中心线必须与轴系（尤其是螺旋桨）中心线保持一致，这是船舶操纵性能的基础，任何偏差都会导致舵效下降、振动加剧和部件异常磨损。
- 焊接质量控制： 舵承座等部件的焊接必须严格按照工艺要求进行，防止焊接变形影响安装精度,焊接后需进行退火处理以消除内应力。
- 清洁与保护： 所有安装部件（尤其是舵杆、轴承、密封件）的配合面必须保持绝对清洁，无任何杂质、毛刺或油污,防止运行时损坏。
- 间隙控制： 舵承间隙是舵系平稳运行的生命线，必须用精密工具反复测量,确保其在公差带内。
- 螺栓紧固： 关键连接螺栓（如舵杆法兰螺栓）必须按规定的顺序和扭矩值使用扭矩扳手进行紧固,确保受力均匀。
船舶舵系安装是一项集精密测量、大型构件吊装、精密机械装配和高质量焊接于一体的综合性工作，其核心在于以精确的基准线为前提，通过严格的对中工艺和间隙控制，确保舵系各部件形成一个同心、同轴、协调工作的整体，任何一个环节的疏忽都可能导致严重的航行安全隐患，因此整个过程必须遵循严谨的工艺规程,并接受严格的第三方检验。
