船舶管路生产设计经验是确保船舶建造质量、效率与成本控制的核心环节，需结合设计规范、施工工艺与现场实际进行系统性优化，以下从设计准备、管路走向规划、支架设计、材料管理及数字化应用等方面展开分析。
在设计准备阶段，需充分研读船级社规范、船东技术要求及总体布置图，明确管路的介质类型（如海水、淡水、油、蒸汽等）、设计压力、温度及腐蚀性要求，以此确定管子材质（如碳钢、不锈钢、铜镍合金等）、壁厚及连接方式（焊接、法兰、螺纹等），需与船体、轮机、电气等专业进行三维模型协同，避免管路与电缆、风管、设备基座等发生干涉，机舱区域的管路密集，需提前规划设备吊装通道与维修空间，确保管路布局不影响主机、发电机等大部件的安装与检修。

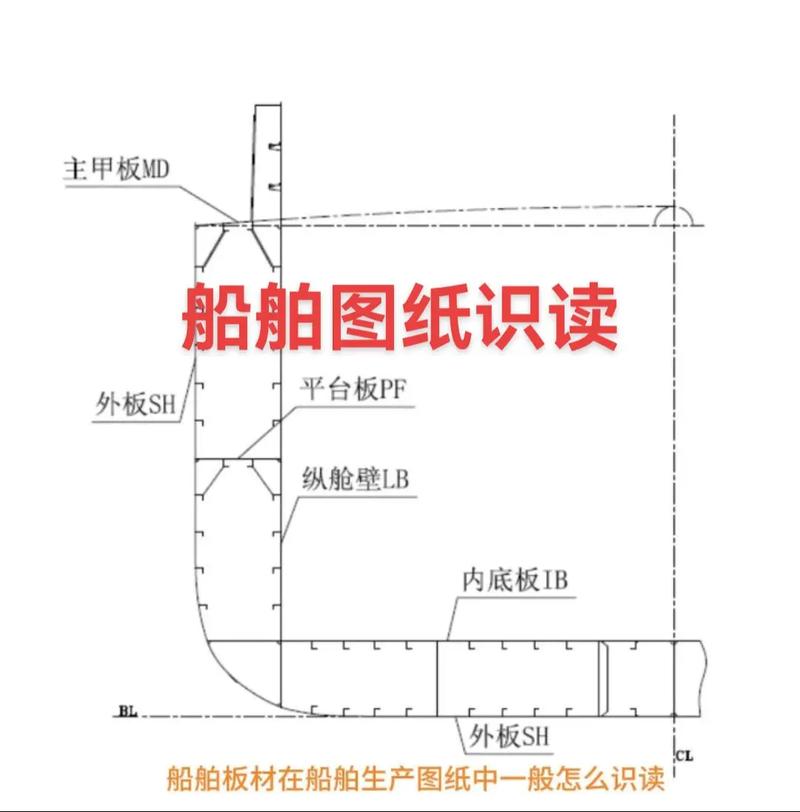

管路走向规划需遵循“短而直、平顺过渡”原则，优先利用船体结构间隙（如双层底、舱壁边角）布置管路，减少弯头数量以降低流阻与成本，对于复杂区域（如舵机舱、泵舱），可采用“分层布管”策略：压力管路布置在底层，重力管路在上层，避免交叉冲突，需考虑管路的膨胀与收缩，设置膨胀节或自然弯进行补偿，例如蒸汽管路需根据温度计算热膨胀量，避免因热应力导致法兰泄漏或管路变形,下表为常见管路介质的最小弯曲半径参考：
| 管路介质 | 管子外径（mm） | 最小弯曲半径（倍数） |
|---|---|---|
| 海水/淡水 | ≤100 | 5D |
| 燃油/滑油 | ≤150 | 0D |
| 蒸汽（≤1.6MPa） | ≤80 | 0D |

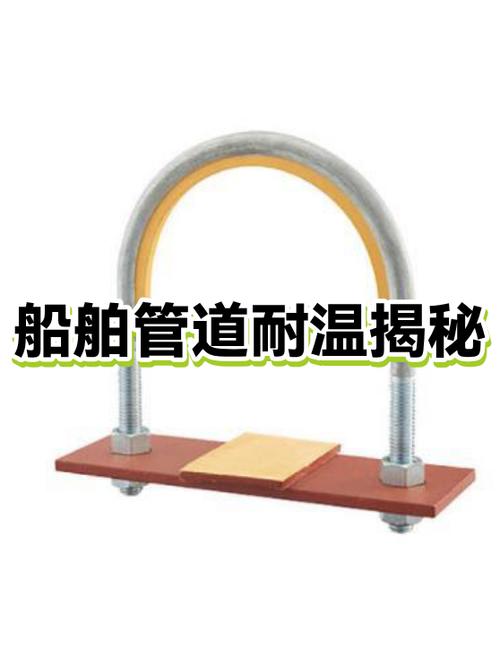

支架设计是管路安全性的关键，需根据管路跨度、介质重量及振动特性（如泵出口管路）确定支架类型（如吊架、支撑架、导向架）与间距，支架位置应避开焊缝、法兰等薄弱环节，且与船体结构或强构件连接，确保承载能力，高压燃油管路需采用防振支架，间距不超过2米，避免长期振动导致疲劳裂纹，支架设计需考虑施工便利性，尽量采用标准件,减少现场焊接与切割。
材料管理需建立严格的追溯体系，管子、法兰、阀门等需按批次进行材质证明文件核对，并对不锈钢、铜镍合金等特殊材质进行光谱复验，防止混用，管子预制前，需进行除锈、防腐处理（如镀锌、涂层），并根据安装区域选择合适的防腐等级（如压载舱需满足PSPC标准），对于预制管路，需在两端标记编号、介质流向及安装位置,便于现场快速对接。

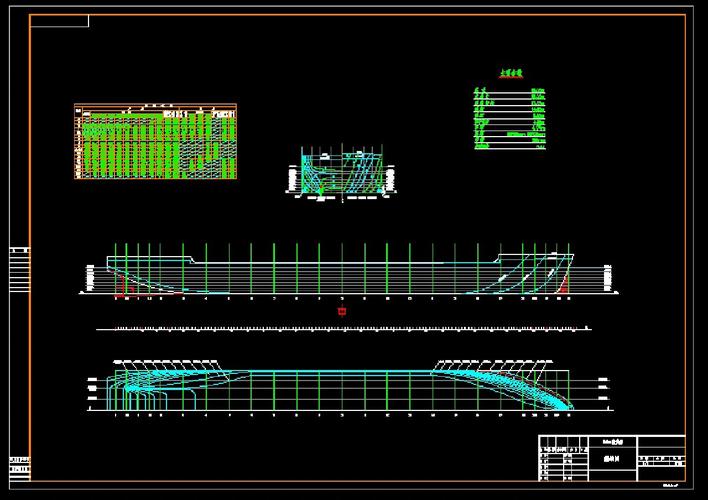

数字化技术的应用可大幅提升设计效率与精度，通过三维建模软件（如Tribon、CADMATIC）进行管路建模，可自动干涉检查并生成材料清单（BOM），减少现场修改，采用参数化设计可快速调整管路走向以适应设计变更，例如船体线型修改后，管路模型可通过关联更新自动调整布局，对于批量生产的管路（如压载水管），可利用数控弯管机导入弯管程序，实现弯角度与长度的精准控制，误差控制在±1mm以内。
相关问答FAQs：
-
问：如何解决管路与电缆在狭窄空间的干涉问题？
答：可通过三维模型协同设计，将电缆托架与管路支架一体化布置，例如在舱壁顶部采用“管在上、缆在下”的分层方式；对于无法避让的区域，可调整管路走向使用非标弯头，或采用柔性电缆桥架局部抬高，确保最小间距满足规范要求（50mm）。 -
问：不锈钢管路焊接后如何进行酸洗钝化处理？
答：焊接后需先进行焊缝打磨，去除氧化皮与飞溅物，然后采用酸洗膏（如硝酸+氢氟酸混合液）均匀涂抹，停留3-5分钟后用清水冲洗，最后用钝化膏处理（如硝酸+铬酸），形成致密氧化膜，处理完成后需进行盐雾试验，确保耐腐蚀性能符合标准（如ASTM A967）。
