船舶管路支架安装位置的选择与设计是船舶建造和维修中的关键环节，其合理性直接影响管路系统的安全性、稳定性和使用寿命，管路支架作为支撑、固定和导向管路的重要结构，其安装位置需综合考虑管路介质的特性、管路系统的受力情况、船舶结构的完整性以及安装维护的便利性等多重因素，确保管路在各种工况下（如正常运营、振动、冲击、温度变化等）能够保持设计姿态，避免因过度应力导致管路破裂、泄漏或支架失效等问题。

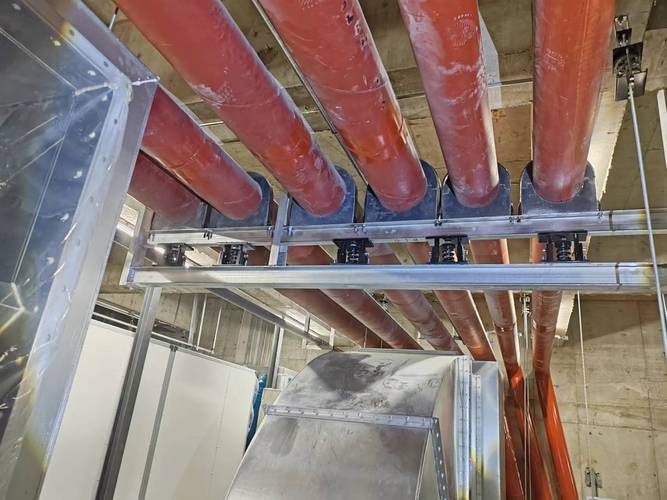

管路支架的安装位置需严格遵循管路系统的布局设计图纸，并结合现场实际情况进行精确定位，在管路直线段，支架的间距应依据管路的直径、介质压力、材质以及环境温度等因素进行合理设置，确保管路不会因自重或介质重量产生过度下垂，对于水平敷设的钢管路，支架间距可参考规范中的推荐值，如DN100以下的管路间距通常不超过1.5-2米，DN100-DN200的管路间距控制在2-3米，具体需根据管路的刚性和介质的密度进行校核，在管路转弯处、三通、阀门、法兰等附件附近，必须增设支架或设置专用支架，以避免这些薄弱部位因受力集中而损坏，在阀门两侧应对称设置支架，以平衡阀门开启和关闭时可能产生的扭矩,防止阀体承受额外应力。
管路支架的安装位置需充分考虑船舶结构的承载能力和连续性，支架通常应安装在船体强构件（如甲板纵桁、强横梁、肋骨、纵桁等）上，以确保支架能够有效传递管路载荷至船体结构，避免因结构强度不足导致变形或开裂，当无法直接安装在强构件上时，可通过增设辅助支撑梁或加强肘板等方式提高局部结构的承载能力，支架与船体结构的连接应牢固可靠，一般采用焊接或螺栓连接，焊接需满足船舶焊接规范，螺栓连接需考虑防松措施，特别是在振动较大的区域（如主机、辅机附近），应使用锁紧螺母或防松垫片，支架的安装位置应避开船体的高应力区域（如开口边缘、角隅处）和易腐蚀区域,以延长支架的使用寿命。

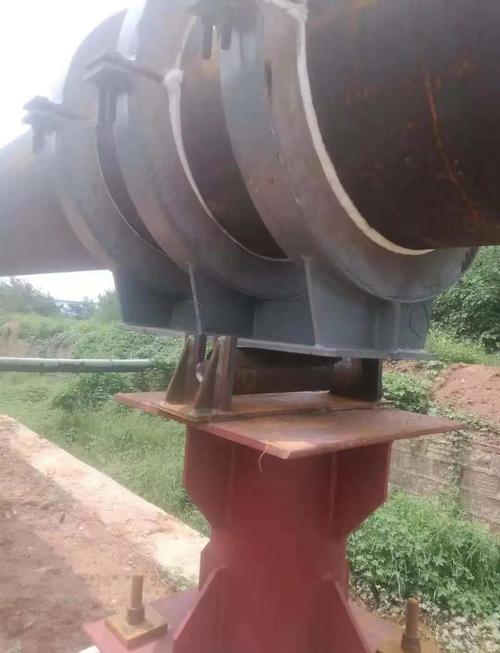

管路支架的安装需考虑管路的热胀冷缩效应，对于输送高温介质的管路（如蒸汽管、热油管），在安装支架时必须设置导向支架或滑动支架，允许管路在温度变化时自由伸缩，避免因热应力导致管路和支架损坏，固定支架通常设置在管路膨胀的补偿器（如膨胀节、弯管补偿器）附近或管路端部，以限制管路的位移范围，在蒸汽管路系统中，固定支架之间的距离需根据管路的膨胀量进行计算，确保膨胀节能够正常工作，同时滑动支架的支撑面应平整，以减少摩擦阻力，对于低温介质管路（如液化天然气管路），支架设计需考虑材料在低温下的脆性问题，选用合适的低温钢材料,并避免支架结构存在应力集中。
管路支架的安装位置还需兼顾安装、检修和维护的便利性，支架应设置在人员易于接近的区域，避免与其他设备、电缆或管路发生干涉，为后续的检修、更换或调整留出足够空间，在机舱内，支架的布置应不妨碍设备的吊装和维修通道的畅通；在居住区，支架的安装应考虑美观性，避免尖锐边角突出，支架的安装高度应便于施工人员进行焊接或螺栓紧固作业，确保安装质量，对于需要定期检查或更换的管路附件（如过滤器、减压阀），其附近的支架设计应便于快速拆卸和安装,减少维护时间。
在特殊区域，如机舱、泵舱、冷藏舱等，管路支架的安装位置还需考虑环境因素的影响，在机舱内，由于存在高温、高湿、油污和振动等不利因素，支架材料应选用耐腐蚀、耐高温的钢材（如不锈钢、镀锌钢），并采取防护措施（如涂装、包覆）防止腐蚀，在冷藏舱内，支架材料需适应低温环境，避免因低温脆化导致失效，同时支架的安装应避免破坏舱室的保温层，在甲板区域，支架需考虑风浪、冲击等载荷的影响，适当增加支架的数量和强度,确保管路在恶劣海况下的稳定性。
以下是管路支架安装位置关键因素的简要总结：
| 影响因素 | 具体要求 |
|---|---|
| 管路布局设计 | 严格按图纸定位，直线段间距规范，转弯、阀门、三通等附件附近必须增设支架 |
| 船体结构承载 | 安装在强构件上，连接牢固，避开高应力和易腐蚀区域，必要时加强局部结构 |
| 热胀冷缩效应 | 高温管路设置导向/滑动支架，固定支架位于补偿器或端部，低温管路选用低温材料 |
| 安装维护便利性 | 避免干涉，留出操作空间，便于检修和调整，高度适宜施工 |
| 特殊环境要求 | 机舱耐腐蚀耐高温，冷藏舱低温防脆化，甲板抗冲击 |
船舶管路支架安装位置的确定是一个综合性的技术问题，需要设计、施工和维护人员密切配合，充分考虑管路系统的各种工况和环境因素，通过精确计算和合理布局，确保支架能够有效发挥支撑作用，保障管路系统的安全稳定运行，在实际操作中，还需严格遵循相关船级社规范和建造标准，定期检查支架的工作状态，及时处理松动、腐蚀等问题,延长管路系统的使用寿命。
相关问答FAQs：
-
问：在管路转弯处，支架的安装位置有什么特殊要求？
答：在管路转弯处，由于介质流动会产生离心力和冲击力，支架需设置在转弯起点和终点附近，以平衡转弯处的应力，距离转弯中心1-1.5倍管径处应设置固定支架或导向支架，防止管路因振动位移导致接头损坏，转弯角度较大的区域（如90°弯头）可增设支架数量，确保转弯段的稳定性。
（图片来源网络，侵删） -
问：如何确定高温管路（如蒸汽管）的滑动支架间距？
答：高温管路的滑动支架间距需根据管路的膨胀量、管径和材质计算确定，首先计算管路的总膨胀量（ΔL=L×α×ΔT，其中L为支架间距，α为材料线膨胀系数，ΔT为温差），然后根据膨胀节或补偿器的补偿能力确定固定支架的位置，滑动支架的间距不宜过大，一般控制在10-15米以内，具体需参考设计规范和实际工况,确保管路在热胀冷缩时不会与支架发生卡阻或过度变形。
