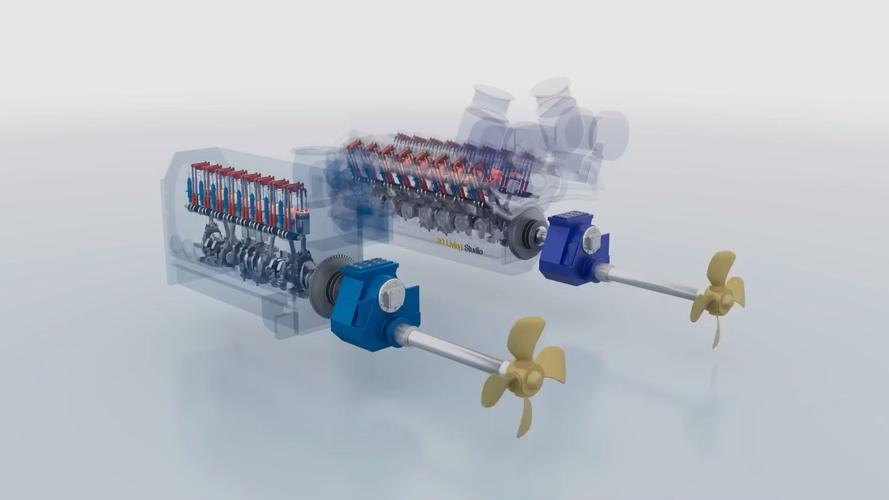

国外船舶推进原理动画通过生动的可视化方式,揭示了船舶动力系统的核心工作机制，这类动画通常以三维建模为基础，结合流体力学仿真和机械运动原理，逐步拆解从能量转换到推力生成的全过程，动画首先聚焦于原动机（如柴油机、蒸汽轮机或电动机）的工作过程，通过动态展示燃料燃烧、活塞运动或电磁感应等环节，直观呈现化学能或电能如何转化为机械能，随后，动画会重点表现传动系统的功能，包括离合器、齿轮箱和轴系等部件如何将原动机的高转速、低扭矩动力转换为适合螺旋桨的低转速、高扭矩输出，这一过程常通过剖视图展示内部齿轮啮合和力矩传递的细节。

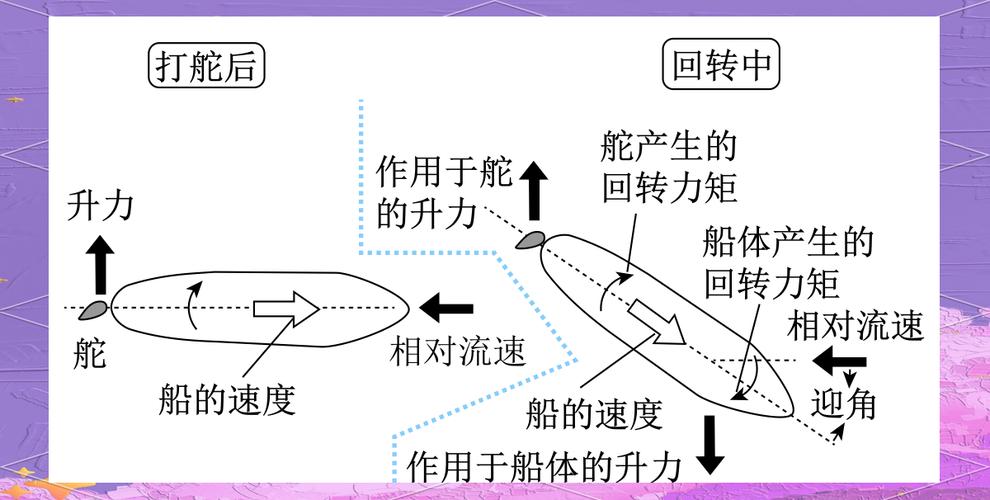

在推进核心部分,动画会重点解析螺旋桨的工作原理，通过流场可视化技术，动画清晰展示螺旋桨旋转时如何将水流吸入并加速向后排出，根据牛顿第三定律产生反作用推力，部分动画还会对比不同螺旋桨设计（如固定螺距可调螺距、对转桨等）的流场差异，说明桨叶形状、攻角和数量对推进效率的影响，动画常结合船体与水流的相互作用，展示船体尾部线型如何优化水流，减少能量损失，并演示舵角变化如何改变水流方向，实现船舶转向。
为了增强教学效果,部分动画会引入交互式设计，允许观众调整参数（如转速、螺距角）并实时观察推力和效率的变化，动画中还可能标注关键数据，如螺旋桨的推力系数、功率传递效率等，帮助观众理解量化指标与实际性能的关系，以下为船舶推进系统中能量转换效率的典型范围：
| 系统组件 | 能量转换效率（%） | 主要损耗因素 |
|---|---|---|
| 原动机（柴油机） | 45-50 | 热能散失、机械摩擦 |
| 传动系统 | 95-98 | 齿轮啮合损失、轴承摩擦 |
| 螺旋桨 | 60-70 | 水流紊流、空泡现象 |
| 船体-桨相互作用 | 85-90 | 兴波阻力、涡流损失 |
这类动画的应用场景广泛,既用于海事院校的教学演示，也帮助工程师优化推进系统设计，还能向公众普及船舶科技知识，通过动态模拟复杂的水动力学和机械运动，动画将抽象的物理原理转化为直观的视觉体验，显著提升了知识传播的效率和准确性。
相关问答FAQs
Q1：船舶推进动画中为何常使用流场可视化技术？
A1：流场可视化技术通过色彩映射、粒子追踪等方式，将水流的速度、压力和涡流等抽象物理量转化为可见的图形，这种技术能直观展示螺旋桨周围的水流分布，帮助观众理解为何特定桨叶设计能提高效率，以及空泡现象（水流局部汽化）如何导致桨叶损伤和推力下降，是分析推进性能的关键工具。
Q2：不同类型船舶的推进原理动画有何差异？
A2：船舶类型不同，推进原理动画的侧重点也不同，大型货轮动画会强调柴油机-齿轮箱-螺旋桨的传统传动系统；LNG船动画可能展示双燃料发动机的特殊工作流程；而邮轮动画则突出电力推进系统（如吊舱推进器）的灵活性和低噪音特性，军用舰艇动画可能还涉及喷水推进或联合动力系统（CODAG）的复杂结构，以体现高速和机动性需求。
