船舶涂装检验是确保船舶涂层质量、延长船舶使用寿命、保障航行安全的关键环节，涉及施工前、施工中及施工后的全流程控制，检验过程中需重点关注表面处理、涂料施工、涂层厚度及膜厚检测等核心问题，任何环节的疏漏都可能影响涂层的防护性能。

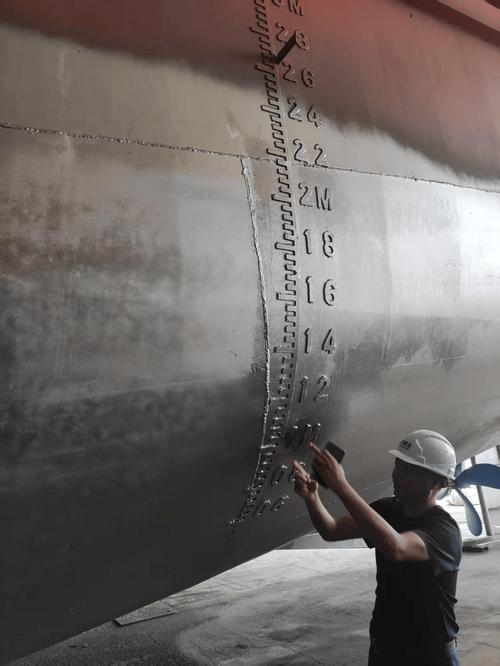

表面处理质量检验

表面处理是涂装的基础,直接决定涂层与基材的结合力，钢材表面通常需进行喷砂处理，达到Sa2.5级（ISO 8501-1标准），即表面应无可见油脂、污垢、氧化皮、铁锈和涂层残留物，残留物点状分布面积不超过10%，对于焊缝、边角等难以处理的区域，需采用动力工具打磨至St3级，表面粗糙度（Rz）需控制在40-100μm，过粗会导致涂料消耗增加，过细则降低附着力，检验时需使用粗糙度仪检测，同时通过标准样板对比目测均匀性，环境条件同样关键，施工时钢材表面温度需高于露点3℃以上，相对湿度≤85%，避免出现返锈或涂层起泡。

涂料施工过程检验

涂料施工需严格遵循产品说明书和技术规范,重点关注涂料配比、熟化时间及涂装间隔，双组分涂料（如环氧富锌底漆）需准确计量A、B组分比例，误差不超过±5%，混合后需在规定时间内用完（通常2-4小时），否则会因固化影响性能，涂装方式分为喷涂、刷涂和无气喷涂，喷涂时需保持喷枪与表面距离30-50cm，移动速度均匀，避免漏喷或过喷，每道涂层的干膜厚度（DFT）需达标，如车间底漆通常为15-25μm，环氧厚漆为200-300μm，检验中需使用湿膜卡及时检测湿膜厚度，确保干膜厚度符合设计要求（允许偏差±10%），需检查涂层外观，避免流挂、针孔、橘皮等缺陷，每道涂层完成后需进行目测和膜厚检测，合格后方可进行下一道工序。

涂层厚度及附着力检测

涂层厚度是衡量防护性能的核心指标,需采用磁性测厚仪（用于钢基材）或涡流测厚仪（用于非铁金属基材）检测，检测点按每10㎡不少于5个的布点原则，对于关键区域（如压载舱、水线区）需加密检测，检测结果需满足：90%以上检测点厚度不低于规定值，且最小值不低于规定值的90%，附着力测试采用划格法（ISO 2409）或拉开法（ISO 4624），划格法要求切割后涂层无脱落，脱落等级≤1级；拉开法需确保涂层与基材的附着力≥5MPa，对于船舶压载舱、货油舱等特殊区域，还需进行涂层耐盐雾试验（如1000小时）、耐化学介质试验等，确保涂层在恶劣环境下的稳定性。

常见问题及应对措施

检验中常见问题包括：表面处理不彻底导致涂层起泡、附着力不足；涂料配比错误或混合不均引起固化不良；膜厚不均匀导致局部防护失效，针对这些问题，需加强施工前技术交底，施工中实时监控，施工后严格检测，对不合格部位进行返工处理（如打磨重涂），需做好施工记录，包括环境参数、涂料批次、检测数据等，确保质量可追溯。

相关问答FAQs

Q1：船舶涂装检验中，如何判断表面处理是否合格？
A1：表面处理合格需满足三点：①清洁度达到Sa2.5级（喷砂）或St3级（动力工具），通过目测或标准样板对比确认无油脂、氧化皮等残留；②粗糙度Rz值在40-100μm，用粗糙度仪检测；③环境条件符合要求（钢材表面温度高于露点3℃、湿度≤85%），必要时可采用水膜法测试（表面润湿时间≥30秒无水珠）。

Q2：涂层厚度检测时，如何确定检测点的分布？
A2：检测点分布需遵循“均匀覆盖、重点区域加密”原则：①每10㎡面积选取不少于5个检测点，随机分布；②边角、焊缝、自由边缘等易腐蚀区域需增加检测点，间距≤1m；③对于大面积平整区域（如船体外板），可采用网格法（如1m×1m网格）布点；④检测结果需统计合格率（90%以上点达标）和最小值（不低于规定值90%），确保整体防护性能。
