船舶燃油输送关系原理是船舶动力系统运行的核心环节，其设计合理性、运行稳定性直接关系到船舶的安全、经济及环保性能，这一原理涉及燃油特性、输送路径、设备协同、控制逻辑等多维度要素，需从系统构成、工作流程、关键参数及动态调节等层面进行系统性解析。
船舶燃油输送系统的核心构成与功能

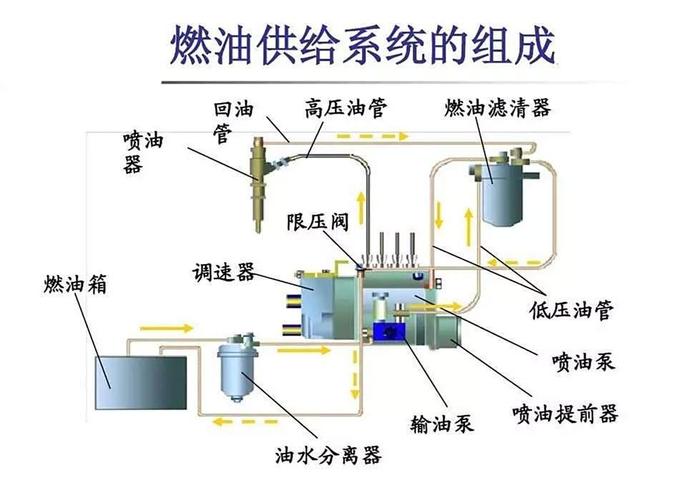

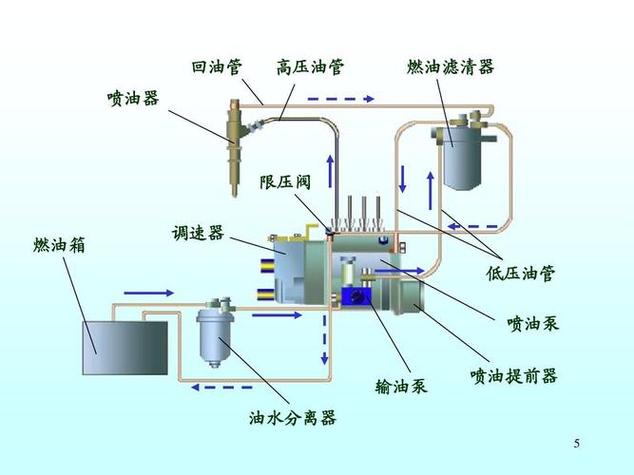

船舶燃油输送系统是一个复杂的流体输送网络，主要由燃油舱、驳运泵、沉淀柜、日用柜、分油机、燃油泵、过滤器、加热器、喷油器及管路阀门等组成，各部件通过管路串联或并联，形成“储存-净化-输送-喷射”的完整链条。
-
储存与预处理单元
燃油舱为船舶燃油的储存场所，通常分为重油舱（HFO）、柴油舱（MDO/MGO）等，不同油品根据黏度、密度等特性分舱储存，避免交叉污染，沉淀柜和日用柜则用于燃油的初步净化与缓冲：沉淀柜利用重力分离原理，使燃油中的水分和杂质在重力作用下沉降，实现初步净化；日用柜则储存经过净化后的燃油，为发动机提供稳定供给。 -
净化与输送单元
燃油中的水分、机械杂质及沥青质等会影响发动机燃烧效率，甚至损坏设备，因此需通过分油机进行净化，分油机利用油、水、杂质的密度差，在离心力作用下实现三相分离（油-水-杂质），净化后的燃油经燃油泵（低压泵、高压泵）输送至发动机端，低压泵负责将燃油从日用柜输送至加热系统和高压泵入口，高压泵则将燃油加压至喷油器所需压力（通常为数MPa至数十MPa）。 -
加热与雾化单元
重油黏度高（如380cSt重油在50℃时黏度仍较高），需通过加热器降低黏度，确保流动性，加热器通常采用蒸汽或电加热，根据燃油黏度-温度特性曲线，将加热温度控制在适宜范围（如重油需加热至100-130℃），加热后的燃油经高压泵进一步加压，通过喷油器雾化成微小颗粒，与空气混合后在气缸内燃烧。 -
控制与监测单元
现代船舶燃油输送系统配备PLC或DCS控制系统，实时监测燃油温度、压力、流量、黏度等参数，并通过调节阀门开度、泵转速、加热器功率等，实现系统运行的动态平衡，当发动机负荷变化时，控制系统自动调节燃油输送量，确保空燃比稳定；当燃油黏度偏离设定值时，调节加热器功率，维持雾化效果。
（图片来源网络，侵删）
船舶燃油输送的关键工作流程
燃油输送流程需严格遵循“低黏度输送、精准净化、稳定加压、高效雾化”的原则，具体流程可分为以下阶段：
-
驳运与沉淀阶段
燃油从储存舱经驳运泵（多为齿轮泵或螺杆泵）输送至沉淀柜，驳运流量根据船舶燃油消耗量确定（一般驳运时间为4-8小时），沉淀柜设计停留时间通常为12-24小时，使水分（密度约1000kg/m³）和杂质（密度约1500-2000kg/m³）在重力作用下沉降至柜底，定期通过排污阀排出，此阶段需监测沉淀柜油位，防止溢流或空吸。 -
净化与分离阶段
沉淀后的燃油经低压泵输送至分油机，分油机根据密度差分离油、水、杂质，重油分油机转速一般为6000-8000r/min，离心力可达重力的数千倍，使杂质被甩至转鼓内壁，水分经分离盘排出，净化油从出口流出，分油机需定期排渣（通常每8-12小时一次），并监测分离效果（如水分含量需低于0.1%）。 -
加热与加压阶段
净化后的燃油进入日用柜，经低压泵输送至加热器，加热器采用串联或并联设计，先通过蒸汽加热器将燃油加热至80-100℃，再经电加热器精确控制至黏度适合输送的温度（如重油黏度控制在12-16cSt），加热后的燃油进入高压泵（多为往复式或齿轮泵），压力提升至喷油器工作压力（如中速机约20-30MPa，低速机约7-20MPa）。
（图片来源网络，侵删） -
喷射与燃烧阶段
高压燃油经高压油管输送至喷油器，喷油器通过针阀启闭控制喷油时刻和喷油量，燃油以高压雾化（雾化颗粒直径约50-100μm）喷入气缸，与高温高压空气混合燃烧，此阶段需根据发动机负荷调整喷油量（如低负荷时减少喷油量，避免燃烧不完全），并通过排气温度、爆压等参数监测燃烧状况。
影响燃油输送效率的关键参数与动态调节
燃油输送系统的稳定性需依赖关键参数的精准控制，各参数相互关联，需动态调节以适应船舶运行工况变化：
| 参数类型 | 关键参数 | 影响范围 | 调节方式 |
|---|---|---|---|
| 燃油特性参数 | 黏度、密度、闪点 | 黏度影响流动性和雾化效果；密度影响分油机分离效率；闪点关乎安全（≥60℃） | 通过加热器控制温度调节黏度；选择合适分油机转速适应密度变化；避免混用低闪点油品 |
| 输送压力参数 | 低压泵出口压力、高压泵压力 | 低压压力不足导致供油中断；高压压力不足导致雾化不良，燃烧效率下降 | 调节低压泵变频频率；调节高压泵旁通阀或更换柱塞 |
| 温度控制参数 | 沉淀柜温度、加热器出口温度 | 温度过低导致黏度高，堵塞管路；温度过高导致结焦，损坏设备 | 蒸汽加热调节阀开度；电加热器PID控制 |
| 流量与流量参数 | 驳运流量、喷油量 | 流量过大导致沉淀时间不足；流量过小导致发动机功率不足 | 驳运泵变频调节；发动机ECU根据负荷调节喷油量 |
当船舶从满载航行转为低速航行时，发动机负荷降低，燃油需求量减少，控制系统通过降低高压泵转速和喷油量，同时维持燃油黏度稳定，避免雾化恶化；当燃油黏度因外界温度降低而升高时，加热器自动增加功率，确保输送流畅。
典型故障与维护要点
燃油输送系统常见故障包括供油中断、雾化不良、分油机分离效果差等，需通过定期维护预防：
- 供油中断：多因过滤器堵塞（杂质积累）、管路气阻（燃油中含有空气）或泵故障（如齿轮泵磨损），需定期清洗过滤器（一般每500小时），在管路高点设置排气阀，定期检查泵的磨损情况。
- 雾化不良：因高压压力不足、喷油器堵塞或燃油黏度过高，需定期校验高压泵压力，清洗喷油器（如超声波清洗），严格控制加热温度。
- 分油机故障：多为密封失效、排渣不畅或转速不足，需定期更换密封件，检查分油机转鼓磨损，确保排渣机构动作灵活。
相关问答FAQs
Q1：船舶燃油输送系统中，为何重油必须经过加热处理？
A1：重油（如380cSt）在常温下黏度极高（可达2000-4000cSt），流动性极差，无法通过管路输送和喷油器雾化，加热可降低黏度（如加热至120℃时黏度降至12-16cSt），确保燃油在输送过程中流动顺畅，并在喷油器中形成微小颗粒（雾化），与空气充分混合燃烧，若不加热，会导致管路堵塞、喷油器卡滞，甚至引发发动机熄火或部件损坏。
Q2：分油机在燃油净化中的作用是什么？如何提高分油效率？
A2：分油机通过离心力分离燃油中的水分、机械杂质及沥青质等，防止杂质磨损喷油器、柱塞等精密部件，避免水分导致气缸腐蚀或异常燃烧，提高分油效率的方法包括：①根据燃油密度选择合适的分水机或分杂机；②控制分油机转速（转速越高，分离效果越好，但需避免过高导致燃油乳化）；③定期排渣（每8-12小时一次），防止杂质堆积影响分离效果；④保持燃油流量稳定（流量过大会降低分离时间，降低效率）。
