船舶主尺度测量是船舶设计、建造、检验和运营过程中的基础性工作，它通过精确测定船舶的关键几何参数，为船舶的性能评估、稳性计算、载重线确定、航道适应性分析以及国际海事法规 compliance 提供核心数据支持，主尺度不仅是船舶“身份”的重要标识，直接影响船舶的经济性、安全性和操纵性，因此其测量工作需严格遵循规范化的流程和标准，确保数据的准确性和可靠性。
船舶主尺度的定义与核心参数

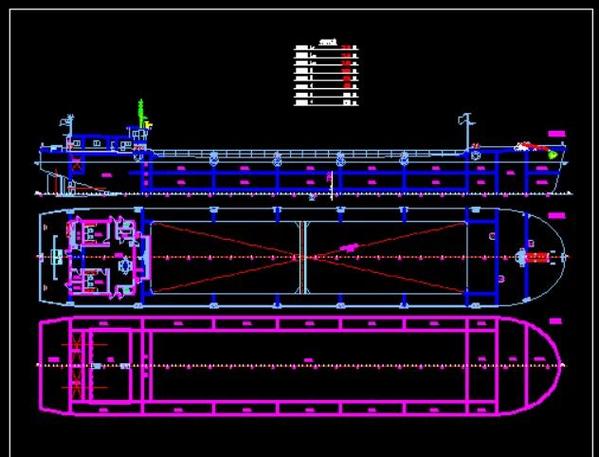

船舶主尺度是一系列表征船舶几何形状大小的参数,通常分为长、宽、深三大方向，以及与型线相关的吃水等参数，根据国际海事组织（IMO）《国际船舶丈量公约》及各国船级社规范（如中国船级社CCS、挪威船级社DNV等），核心主尺度参数包括：
长度方向参数
- 总长（Length Overall, LOA）：船舶最前端（包括球鼻艏、艏柱等突出部分）到最后端（包括舵、艉轴架等突出部分）的水平距离，LOA是船舶停靠码头、通过狭小航道或船闸的关键参考，直接影响船舶的机动性和港口适应性。
- 垂线间长（Length Between Perpendiculars, LBP）：艏垂线（Forward Perpendicular, FP）与艉垂线（After Perpendicular, AP）之间的距离，FP通常指设计水线与艏柱前缘的交点垂线，AP则指舵柱后缘（或舵杆中心线）的垂线，LBP是船舶设计计算的核心参数，直接影响浮力、阻力、稳性等性能的评估。
- 登记长度（Registered Length, LR）：用于船舶吨位丈量的长度，通常指自艏柱前缘至舵柱后缘的水平长度，或按公约公式计算的等效长度，直接决定船舶的总吨位（GT）和净吨位（NT）。
宽度方向参数
- 最大船宽（Maximum Breadth, Bmax）：船舶包括舷伸臂、护舷材等在内的最大水平宽度，Bmax影响船舶的稳性（初稳性高度GM）、码头系泊宽度以及运河通行限制（如苏伊士运河、巴拿马运河对船宽的严格规定）。
- 型宽（Moulded Breadth, B）：船体主体（不包括船壳板、舷伸臂等突出部分）的最大宽度，是船舶结构设计和稳性计算的基础参数。
深度方向参数
- 型深（Moulded Depth, D）：甲板边线最低点至龙骨基线（Keel Line）的垂直距离，型深与船体结构强度、干舱（Freeboard）大小直接相关，是确保船舶抗沉性和储备浮性的关键参数。
- 最大高度（Maximum Height, Hmax）：船舶最高点（如桅杆、雷达桅、起重机等）至基线的垂直高度，主要用于桥梁通行、空高限制的评估。
吃水相关参数
- 型吃水（Moulded Draft, T）：设计水线至龙骨基线的垂直距离，是船舶静水力计算、载重量（DW）确定的核心参数。
- 实际吃水（Draft, d）：包括船底突出部分（如防蚀板、舵托）在内的实际吃水，需通过水尺计重（Draft Survey）或直接测量获取。
- 干舷（Freeboard, F）：甲板边线最低点至实际水线的垂直距离，干舕大小直接决定船舶的抗风浪能力和储备浮性，需符合《国际载重线公约》的要求。
船舶主尺度测量的方法与工具

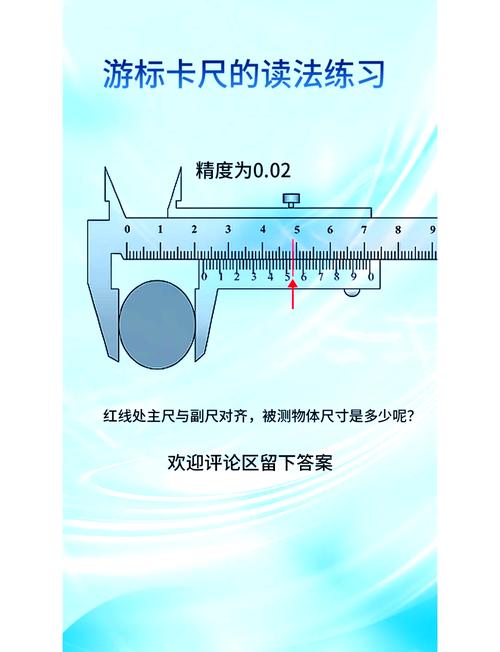

船舶主尺度测量需根据船舶状态（空载、满载、建造中）选择合适的方法，常用工具包括钢卷尺、激光测距仪、超声波测厚仪、GNSS全球定位系统、全站仪等，具体测量方法如下：
长度测量
- 总长（LOA）测量：对于在泊船舶，采用钢卷尺或激光测距仪沿船舶中心线从艏最前端水平拉至艉最后端，需注意排除临时性突出物（如系缆设备）；对于建造中船舶，可利用全站仪建立基准坐标系，直接读取艏艉端点坐标计算距离。
- 垂线间长（LBP）测量：首先确定艏垂线（FP）和艉垂线（AP）位置，FP通常为设计水线与艏柱前缘的交点，AP为舵柱后缘（或舵杆中心线）的垂线，可通过全站仪或吊线法确定垂线位置后，沿基线测量FP与AP之间的距离。
宽度测量
- 最大船宽（Bmax）测量：在船舶最宽处（通常为船中剖面），采用钢卷尺或激光测距仪沿水线方向测量左右舷最突出点之间的距离，需多次测量取平均值以减少误差。
- 型宽（B）测量：在船中剖面，测量船体两舷舷侧板内缘之间的距离，需扣除船壳板厚度（通过超声波测厚仪获取）。
深度与吃水测量
- 型深（D）测量：在船中剖面，从甲板边线最低点垂直向下测量至龙骨基线，需使用水平仪确保测量垂直度，或通过全站仪测量甲板边线与基线的高差。
- 吃水（T/d）测量：通过水尺计重或直接测量获取，水尺计重是在船舶六面（左舷、右舷、艏、艉、中）读取水线位置，按公式计算平均吃水；直接测量则使用测深尺或超声波测深仪，从设计水线垂直测量至龙骨基线。
高度测量
- 最大高度（Hmax）测量：利用全站仪或激光测距仪，从基线垂直测量至船舶最高点（如桅杆顶端），需考虑船舶纵倾、横倾对测量结果的影响，必要时进行修正。
测量流程与注意事项
船舶主尺度测量需遵循标准化的流程,确保数据的准确性和可追溯性，具体流程如下：
- 准备工作：明确测量依据（IMO公约、船级社规范、技术合同），选择合适的测量工具（需定期校准），清理测量区域（移除临时障碍物），标记测量点（如FP、AP位置）。
- 现场测量：按“先整体后局部”原则，依次测量长度、宽度、深度、吃水等参数，每项参数需至少测量3次取平均值，记录环境条件（水温、风浪、船舶状态）。
- 数据处理：对原始数据进行修正（如温度对钢卷尺的影响、船舶纵倾/横倾对吃水的修正），计算主尺度参数，编制测量报告（附测量示意图、原始数据记录表）。
- 结果验证：将测量结果与设计图纸、船舶证书（如吨位证书、载重线证书）对比，误差需在规范允许范围内（如LOA误差≤±0.1%LBP，Bmax误差≤±0.1%B）。
注意事项：
- 船舶状态：测量时船舶应处于正浮状态（无纵倾、横倾），或按规范要求进行修正（如通过倾斜试验获取横倾修正系数）。
- 温度影响：钢卷尺在高温下会伸长，需记录环境温度并进行温度修正（钢卷尺的线膨胀系数约为1.2×10⁻⁵/℃）。
- 安全防护：高空测量（如桅杆高度）需系安全带，水上测量需穿戴救生衣，避免发生安全事故。
测量误差与控制
船舶主尺度测量的误差来源主要包括工具误差（如钢卷尺精度不足）、方法误差（如测量点定位偏差）、环境误差（如风浪导致船舶晃动）等，需通过以下措施控制误差：
- 工具校准：测量前对所有工具进行校准，确保其精度符合要求（如钢卷尺需经计量部门检定，激光测距仪误差≤±1mm）。
- 重复测量：每项参数至少测量3次，剔除异常值后取算术平均值。
- 基准统一：建立统一的基准坐标系（如以基线为X轴，船中剖面为Y轴），避免基准不统一导致的误差。
- 数字化测量：采用三维激光扫描（3D Laser Scanning）或摄影测量（Photogrammetry）技术，可快速获取船舶表面点云数据，通过软件提取主尺度参数，误差可控制在±2mm以内，适用于高精度测量场景。
主尺度的应用
船舶主尺度是船舶全生命周期的基础数据,广泛应用于以下领域：
- 设计阶段：作为船舶线型设计、结构设计、动力系统选型的依据，直接影响船舶的快速性、稳性、耐波性等性能。
- 建造阶段：用于控制船体建造精度（如分段合拢误差），确保船舶最终尺度符合设计要求。
- 检验阶段：船级社检验时，需核对主尺度与证书的一致性，确保船舶满足稳性、载重线等法定要求。
- 运营阶段：用于航道适应性评估（如苏伊士运河船宽限制）、港口靠泊计算（如LOA影响码头长度）、船舶买卖与租赁（主尺度是船舶价值评估的重要指标）。
相关问答FAQs
Q1：为什么船舶主尺度测量中优先使用垂线间长（LBP）而非总长（LOA）进行性能计算？
A：垂线间长（LBP）是船舶设计水线处艏垂线与艉垂线之间的距离，直接反映了船舶主体部分的长度，是船舶静水力计算、阻力估算、稳性分析等性能评估的核心参数，而总长（LOA）包括艏艉突出部分（如球鼻艏、舵），这部分长度对船舶水下性能影响较小，但在机动性、港口通行等方面更关键，在设计性能计算中，LBP能更准确地反映船舶主体的水动力特性，而LOA则主要用于运营和法规限制场景。
Q2：船舶在风浪中如何确保主尺度测量的准确性？
A：船舶在风浪中会产生纵倾、横倾和升沉运动，直接影响测量精度，为确保准确性，通常采取以下措施：（1）选择风浪较小、水流平稳的时段进行测量，避免在恶劣海况下作业；（2）通过多次测量取平均值，减少瞬时运动的影响；（3）采用动态测量设备（如带惯性测量单元的激光测距仪），实时记录船舶姿态并修正测量数据；（4）对吃水测量进行波浪修正，通过波浪补偿器或同时测量艏、艉、中吃水，计算平均吃水以抵消升沉和纵倾影响，对于高精度测量（如三维激光扫描），可结合运动补偿系统（Motion Reference Unit, MRU）消除船舶晃动带来的误差。
