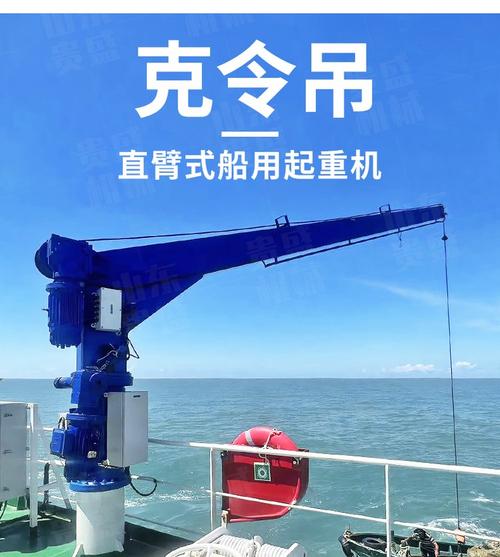

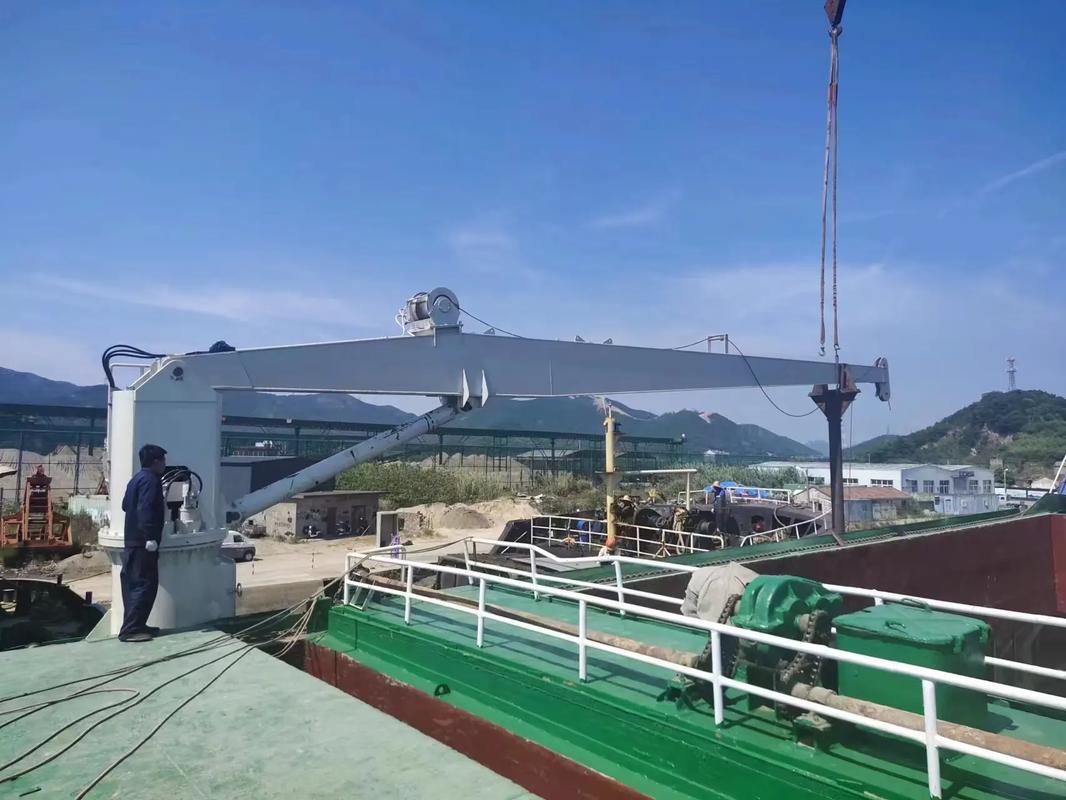

船舶克令吊作为现代船舶装卸作业的核心设备，其安全运行直接关系到作业效率、人员安全及船舶整体运营，在克令吊的安全系统中，限位装置扮演着“守护者”的角色，通过精准的位置监测与控制，防止设备超行程运行、碰撞或过载，是保障设备安全不可或缺的关键环节，以下从限位装置的类型、工作原理、重要性、常见故障及维护要点等方面展开详细分析。
船舶克令吊限位装置的类型及功能
克令吊限位装置根据功能可分为行程限位、角度限位、载荷限位及联锁保护限位四大类，各类限位通过不同的机械或电气结构，实现对设备运行状态的全方位监控。
行程限位
行程限位主要用于限制克令吊吊臂的变幅、起升及回转机构的运动范围，防止吊臂触碰到船体结构、货物或其他障碍物。变幅限位通过安装在变幅油缸或卷筒上的机械式限位开关（如凸轮式、重锤式），当吊臂仰角达到最大或最小设定值时触发，切断变幅电机动力；起升限位则通过卷筒旋转计数器或钢丝绳张紧装置，监测吊钩上升高度，避免吊钩碰撞克令吊主体或吊臂顶部；回转限位通常采用多段限位开关，将回转角度限制在安全范围内（如±360°），防止电缆缠绕或设备与码头设施碰撞。
角度限位
角度限位与行程限位功能部分重叠，但更侧重于精确控制吊臂的工作角度，在非工作状态下，吊臂需停放至安全角度（通常为45°-60°），角度限位可确保吊臂在风载或晃动下不会意外摆动至危险位置，部分克令吊还配备“俯仰限位”，在吊臂从水平工作状态转为折叠存放状态时，自动锁定角度，避免液压系统失效导致吊臂突然下坠。
载荷限位
载荷限位是克令吊安全的核心，通过安装在吊钩或起升机构的载荷传感器（如应变片式、压力式传感器），实时监测起吊重量，当载荷达到额定值的90%时触发预警（灯光或声音提示），达到100%-110%时切断起升动力，防止超载导致的钢丝绳断裂、结构变形或倾覆事故，现代克令吊还具备载荷显示功能，可实时显示当前重量及安全负荷率，便于操作员判断。
联锁保护限位
联锁保护限位通过逻辑控制实现多机构协同安全。变幅与起升联锁：当吊臂处于最小仰角（接近水平）时，限制起升高度，防止吊钩触碰地面；回转与变幅联锁：在回转过程中，若检测到吊臂与障碍物距离过近，自动降低回转速度或停止；紧急停止联锁：控制台上的紧急停止按钮可同时切断所有机构动力，用于突发事故下的快速制动。
限位装置的工作原理与技术实现
克令吊限位装置的核心原理是通过传感器将机械运动或物理量（位置、角度、载荷）转化为电信号，传递至控制系统（PLC或继电器电路），经逻辑处理后触发保护动作，以最常见的机械式限位开关为例：
- 结构组成：包括传动机构（齿轮、连杆）、触点系统（常开/常闭触点）、外壳及调整装置。
- 工作流程：当吊臂运动至设定位置时，传动机构推动触点动作，接通或断开控制回路，使接触器失电，电机停止运转。
- 电气控制：限位信号通常接入电机控制电路的“停止”端，形成“硬联锁”，即使控制指令异常，限位仍能强制切断动力，确保“安全优先”。
对于电子式限位（如角度编码器、载荷传感器），信号通过CAN总线或模拟量输入模块传输至PLC，系统可对信号进行滤波、校准及逻辑判断，实现更精准的控制与故障诊断，角度编码器可实时反馈吊臂仰角，精度达±0.1°，支持角度记忆与自动归零功能。
限位装置的重要性与失效风险
限位装置是克令吊安全系统的“最后一道防线”，其重要性体现在：
- 防止设备损坏：超行程运行可能导致钢丝绳过载断裂、吊臂变形、液压缸爆裂等机械故障，维修成本高昂且周期长。
- 保障人员安全：超载或碰撞可能引发吊物坠落、设备倾覆等恶性事故，造成人员伤亡。
- 避免作业事故：在港口装卸、货物转运等场景中，限位失效可能导致货物损坏、码头设施受损，甚至引发法律纠纷。
据统计，全球船舶克令吊安全事故中，约30%与限位装置失效直接相关，常见失效原因包括：
- 机械磨损：限位开关触点烧蚀、传动机构卡滞，导致信号传递中断；
- 电气故障：线路短路、传感器接线松动、PLC程序错误；
- 人为干预：违规短接限位开关、调整设定值超限；
- 环境因素：海水腐蚀、粉尘污染、振动导致部件松动。
限位装置的维护与故障排查
为确保限位装置可靠工作，需制定严格的维护计划，具体包括：
日常检查项目
| 检查部位 | 频率 | |
|---|---|---|
| 机械限位开关 | 触点动作是否灵活、有无卡涩，调整螺栓是否紧固 | 每班作业前 |
| 载荷传感器 | 信号显示是否与实际重量一致，接线端子有无松动 | 每周 |
| 角度/编码器 | 角度反馈是否准确，防护罩是否完好 | 每月 |
| 电气线路 | 绝缘层有无破损、接头有无氧化，接地电阻是否符合要求（≤4Ω） | 每季度 |
| 液压系统 | 变幅油缸行程限位感应块是否松动，液压油有无泄漏 | 每半年 |
定期维护措施
- 润滑保养：对限位开关传动机构添加锂基脂，减少机械磨损；
- 校准测试：每年对载荷传感器进行砝码校准，对角度限位进行全量程测试；
- 功能模拟：每月模拟限位触发（如手动按压开关、吊钩超载测试），验证保护动作可靠性；
- 软件升级：若控制系统为PLC，需定期备份程序并根据厂家提示升级，修复潜在漏洞。
故障排查流程
当限位装置失效时，应遵循“先易后难、先电气后机械”的原则排查：
- 检查电源：确认限位回路供电电压是否正常（如AC24V/DC24V）；
- 信号测试：使用万用表测量限位开关触点通断状态，或通过PLC监控输入信号状态；
- 机械检查：拆除防护罩，观察传动机构是否变形、卡滞，调整螺栓是否移位；
- 替换验证：对可疑部件（如传感器、开关）进行替换测试，定位故障点；
- 系统复位：故障排除后，需执行系统复位操作，并记录故障原因及处理过程。
相关问答FAQs
Q1: 克令吊限位装置触发后，如何判断是正常保护还是故障？
A: 区分正常保护与故障需结合现场情况：若触发前有超载、吊臂接近障碍物等操作，且限位报警提示与实际工况一致（如载荷超限报警、角度接近限位值），则属于正常保护，解除异常状态后即可恢复；若在正常负载、安全角度下限位仍频繁触发，或伴随异响、信号显示异常，则可能是限位装置本身故障（如开关触点粘连、传感器漂移），需立即停机检查，严禁随意短接限位开关。
Q2: 船舶在恶劣海况下（如大风、浪涌）作业，限位装置是否需要特殊调整？
A: 是的，恶劣海况下船舶易发生横摇、纵摇，可能导致克令吊吊臂摆动过大，增加限位误触发或失效风险，此时应采取以下措施：① 适当降低额定载荷使用（通常按安全负荷率的80%操作），预留安全余量；② 检查变幅、回转限位的缓冲装置（如液压缓冲器），确保吸收冲击；③ 增加限位触发的提前量（如将角度限位提前5°触发），避免因船舶晃动导致实际超限；④ 若海况超过设备设计极限（如风速超20m/s），应停止作业并将吊臂固定至安全停放位置,切断动力源。
