船舶图纸for船舶设计、建造、检验和运营的全生命周期管理，是工程领域不可或缺的技术文件，这些图纸以标准化的图形、符号和标注，精确传递船舶的结构、性能、系统和设备信息，确保各环节协同高效，从概念设计到最终交付，船舶图纸的类型和应用场景复杂多样，涵盖总体布置、结构强度、动力系统、电气设备、舾装安装等各个方面，是沟通设计方、船厂、船级社和船东的核心工具。

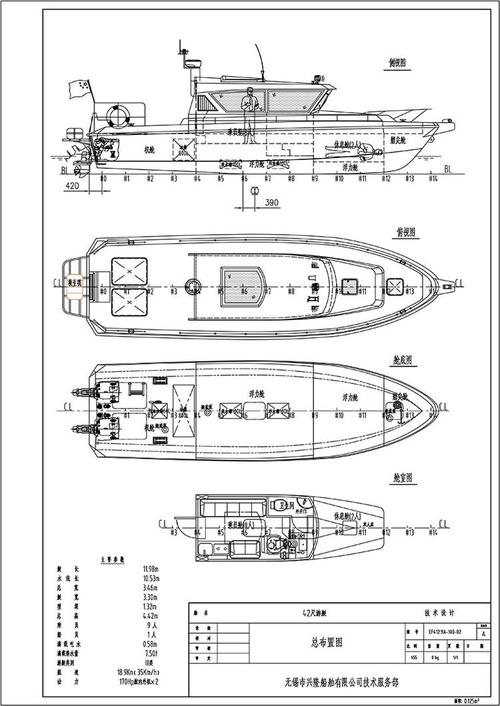

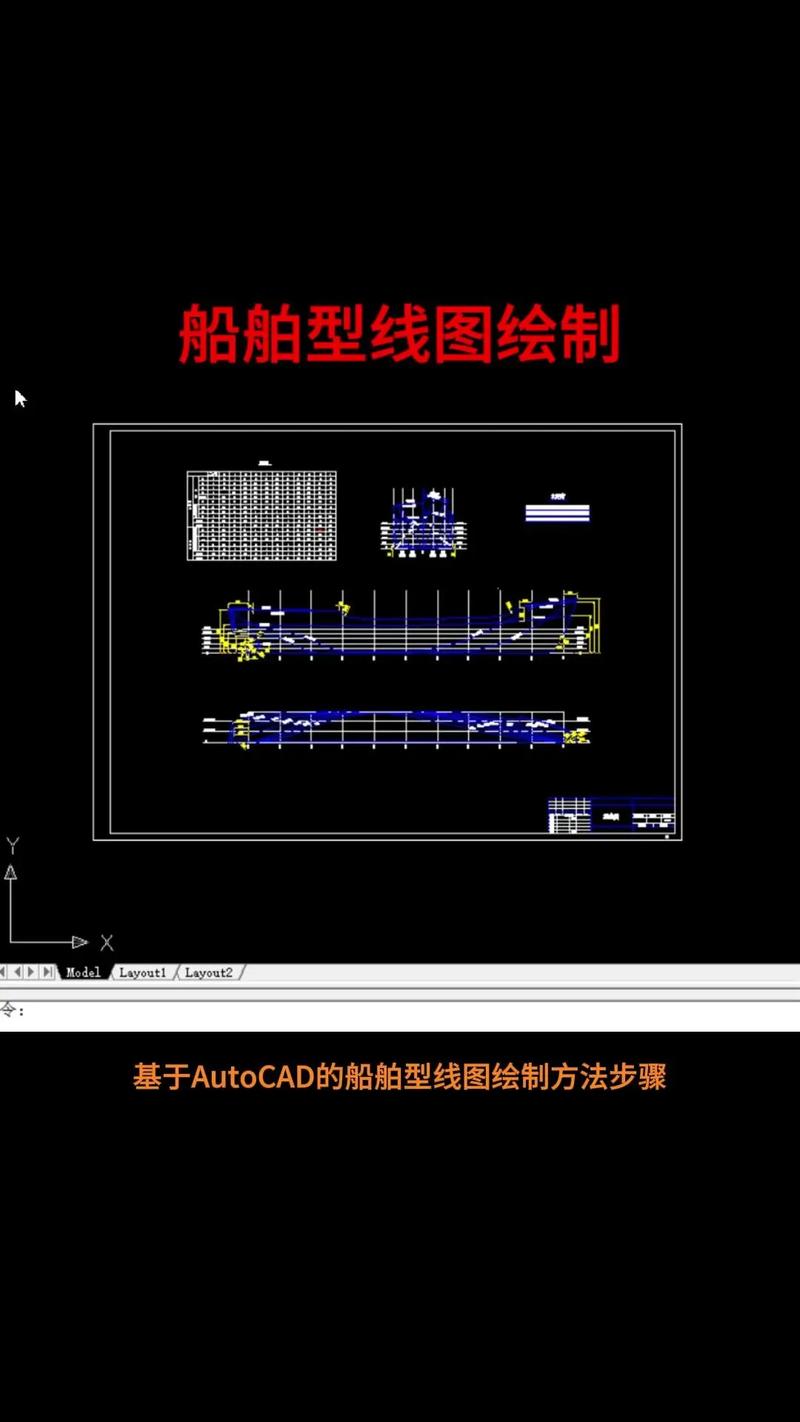

在船舶设计初期，总体布置图是关键图纸，用于明确船舶的总体布局和空间分配，这类图纸包括总布置图、型线图和舱室划分图等，其中总布置图直观展示船舶从艏到艏的侧视图、甲板平面图和剖面图，标注了舱室位置、设备布置、通道走向和主要尺度参数，型线图则通过三向投影（纵剖线、横剖线、水线）精确描述船体曲面的形状，直接影响船舶的航行性能和结构设计，对于不同类型的船舶，如油轮、集装箱船或散货船，总体布置图的侧重点差异显著，例如油轮需重点标注货油舱、压载舱的隔离要求,而集装箱船则需优化甲板开口和绑扎设备的位置。
进入详细设计阶段，结构图纸成为核心内容，包括结构布置图、构件细节图和焊接节点图等，结构布置图根据总布置图和载荷条件，确定船体骨架（如纵骨、横梁、肋板）的分布和连接方式，确保船舶在静水、波浪等工况下的结构强度，构件细节图则对关键部位（如机座、货舱开口角隅）进行放大设计，标注材料规格、尺寸公差和加工要求，焊接节点图通过示意图明确焊缝类型、坡口形式和质量标准，是船厂施工的重要依据，根据船级社规范（如CCS、ABS、DNV），结构图纸还需满足疲劳强度、屈曲稳定性和防腐要求,并通过有限元分析验证。
船舶的动力系统图纸涉及推进装置、辅助机械和管路系统的集成设计，主机布置图明确主机、齿轮箱、轴系和螺旋桨的相对位置，校中计算确保轴系运转时的受力均匀，管路系统图包括燃油、滑油、冷却水和压载水等系统的流程图和布置图，通过三维建模避免管路干涉，并标注阀门、仪表和滤器的型号，电气系统图纸涵盖电力系统图、配电板布置图和电缆敷设图，确保供电可靠性和电磁兼容性,满足船舶安全航行和作业的用电需求。
舾装图纸主要关注船舶的居住性、安全性和功能性，包括甲板机械、舱室设备和救生系统的布置，锚泊和系泊设备图纸标注锚机、导缆器和缆车的位置，计算系泊工况下的受力，舱室布置图细化房间格局、家具配备和绝缘要求，满足船员生活舒适法规，救生设备图纸（如救生艇、救生筏的存放位置）需符合SOLAS公约,确保紧急情况下的快速部署。
船舶图纸的管理和使用贯穿建造和运营阶段，船厂依据施工图纸进行分段制造、合拢和舾装，过程中需通过图纸会审解决设计冲突，并通过质量检验确保符合图纸要求，船舶交付后，图纸作为技术档案移交船东，用于维护、修理和改装，随着数字化技术的发展，三维模型（如BIM）逐步替代传统二维图纸，实现设计、建造和运维的信息集成,提升效率并减少错误。
相关问答FAQs
-
问：船舶图纸中，总布置图和型线图的主要区别是什么？
答：总布置图侧重船舶的整体空间布局，展示舱室、设备、通道的位置关系及主要尺度，是功能规划的基础；型线图则通过数学曲线描述船体外壳的精确形状，包括纵剖线、横剖线和水线，直接影响船舶的航行性能和结构设计，两者共同构成船舶几何设计的核心。 -
问：船舶图纸在建造过程中出现修改时，应如何管理？
答：图纸修改需遵循严格的审批流程：首先由设计方提出修改申请，说明修改原因和影响范围；经船东和船级社审核确认后，发放修改通知单（包括图纸版本号和生效日期）；船厂依据最新图纸调整施工计划，并同步更新相关技术文件，确保现场使用的图纸为最新有效版本,避免混淆和错误。
