船舶舵系统是船舶操纵系统的核心组成部分,其性能直接关系到船舶的航行安全性、操控精度和机动性，舵系统通过改变舵角来产生横向力，使船舶实现转向、保向、回转等动作，其结构设计需综合考虑强度、可靠性、响应速度及维护便利性等因素。
舵系统的基本组成与结构
船舶舵系统主要由舵设备、转舵机构、舵机控制系统及附属装置四大部分组成，各部分协同工作以实现舵角的精确控制与传递。
舵设备
舵设备是舵系统的直接执行部件,通常包括舵叶、舵杆、舵承及舵柱等。

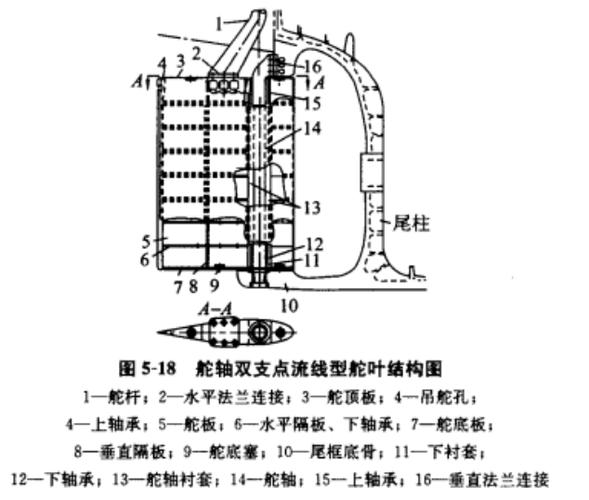

- 舵叶：产生转舵力的核心部分，常见剖面为对称机翼型（如NACA系列），其面积与展弦比直接影响舵效，舵叶通过焊接与舵杆连接，内部多设隔舱以减轻重量并防止进水，根据船舶类型，舵叶可分为平衡舵（舵叶部分面积位于舵杆轴线前侧，减小转舵力矩）、不平衡舵（全舵叶位于轴线后侧，结构简单但转舵力矩大）及半平衡舵（介于两者之间），现代船舶多采用平衡舵或襟翼舵（增加舵叶后缘小舵面，提升低速舵效）。

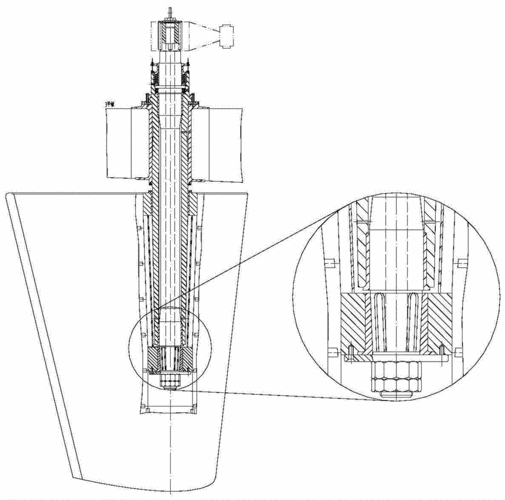

- 舵杆：传递转舵力矩的关键部件，通常为锻钢或合金钢实心轴（大型船舶采用空心轴以减轻重量），上端与转舵机构连接，下端与舵叶焊接或法兰连接，舵杆需承受舵叶水动力、船舶航行振动及冲击载荷，因此需进行严格的强度计算和表面硬化处理。
- 舵承：支撑舵杆并限制其径向位移的部件，包括上舵承（通常位于舵机甲板，承受舵杆大部分径向力及倾覆力矩）和下舵承（位于舵杆穿过船体处，多为水密结构，防止海水进入船体），舵承材料多为青铜或白合金，需定期润滑以减少磨损。
- 舵柱：部分船舶（如双舵船、特种船）设置的辅助支撑结构，与舵杆共同形成复合转舵系统，增强舵叶在极端工况下的稳定性。
转舵机构
转舵机构将舵机的动力传递至舵杆,实现舵叶的偏转，根据工作原理，可分为机械式、液压式和电动式三类，现代船舶以液压转舵机构为主。
| 类型 | 结构特点 | 应用场景 |
|---|---|---|
| 机械式 | 通过齿轮、链条或连杆机构传递动力，结构简单但传动效率低、易磨损。 | 小型船舶（渔船、内河驳船） |
| 液压式 | 由液压泵、液压缸、控制阀组成，通过高压油推动液压缸活塞，带动舵杆转动，具有传动平稳、力矩大、响应快等优点。 | 大中型船舶（散货船、集装箱船、油轮） |
| 电动式 | 采用电机驱动减速箱带动舵杆，结构紧凑、控制精度高，但大功率时体积大、成本高。 | 船舶电力推进系统或小型特种船舶 |

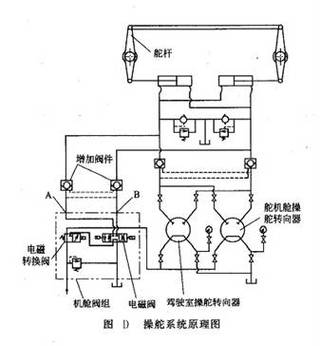

液压转舵机构中,往复式液压缸（如往复式舵机）最为常见，其通过活塞杆直接推动舵柄（或舵扇）转动舵杆；转叶式液压舵机则通过液压驱动转子内的叶片旋转，直接带动舵杆转动，具有结构紧凑、无往复运动部件的优点，适用于对空间要求高的船舶。
舵机控制系统
控制系统负责接收指令并调节舵角,确保舵叶按设定角度偏转，传统系统为机械-液压控制（如舵轮通过液压伺服阀控制液压泵流量），现代船舶则多采用电气-液压（E-H）或全电气控制（如PLC+变频器驱动）。
- 指令输入：通过自动驾驶仪（航迹控制系统）、遥控操舵台或应急操舵装置发送舵角指令（±35°为常见最大舵角）。
- 反馈环节：采用舵角反馈装置（如电位器、编码器或角位移传感器）实时检测舵叶实际角度，与指令信号比较后通过PID调节器控制液压泵流量或电机转速，实现闭环控制。
- 安全保护：设置舵角限位开关（防止超过最大舵角导致结构损坏）、液压系统压力传感器（监测油压异常）、失压报警及应急手动泵（在主系统故障时临时转舵）。
附属装置
- 舵角指示器：在驾驶室、舵机舱等位置显示当前舵角，指针式或数字式均有，精度±1°以内。
- 限位块：在舵叶最大舵角位置设置机械限位块，防止液压系统失控导致舵叶过度偏转。
- 放泄阀：用于液压系统排气及油液更换，确保系统无气泡、油液清洁。
舵系统的结构设计要点
舵系统结构设计需满足：①强度要求（能承受最大航速下的水动力及极端海况冲击）；②刚度要求（舵角偏差≤0.5°）；③可靠性（关键部件寿命≥15年）；④维护性（易拆检、更换部件），舵杆直径需根据《钢质海船入级规范》计算，确保扭转强度和弯曲强度；液压系统需采用双泵冗余设计，确保单泵故障时仍能维持50%转舵能力。
FAQs
Q1：船舶舵系统中，平衡舵与不平衡舵的主要区别是什么？
A：平衡舵的舵叶部分面积位于舵杆轴线前侧，水压力作用线靠近舵杆轴线，可显著减小转舵力矩，降低舵机功率需求，适用于大型船舶；不平衡舵的舵叶全部位于舵杆轴线后侧，转舵力矩大，但结构简单、成本低，多见于小型内河船舶，平衡舵的缺点是舵效随舵角增大而降低，而不平衡舵在低速时舵效更稳定。
Q2：液压舵机系统为何在大型船舶中广泛应用？
A：液压舵机系统具有功率密度高（相同体积下输出力矩大于电动舵机）、传动平稳（液压油具有吸振作用）、响应速度快（控制精度达±0.5°）及过载保护能力强（溢流阀自动限制压力）等优点，能够满足大型船舶（如VLCC、集装箱船）在满载、高速工况下的转舵需求，且可通过变量泵实现节能控制，是目前大中型船舶的主流选择。
