船舶仓口盖图纸是船舶设计与建造过程中的关键技术文件，它详细规定了仓口盖的结构形式、尺寸参数、材料要求、制造工艺及安装规范等核心内容，直接关系到船舶的货舱密封性、结构强度及运营安全性，以下从图纸的基本构成、设计要点、技术要求及应用管理等方面展开详细说明。
船舶仓口盖图纸的基本构成
船舶仓口盖图纸通常由多专业协作完成，涵盖机械、结构、焊接等多个领域，主要包含以下模块：
- 总装图：展示仓口盖在货舱开口处的整体布局，包括盖板数量、排列方式、启闭机构位置及与舱口围的配合关系，图中需标注关键定位尺寸，如舱口盖的长、宽、高度，以及关闭时的压缩量（通常为20-30mm），确保密封性能。
- 零件图：细化每个零部件的几何形状、尺寸公差、表面粗糙度及技术要求，盖板面板的厚度需根据船舶规范计算确定（一般取8-12mm），边缘密封条的安装槽尺寸需精确到±0.5mm，以保证橡胶密封条的压缩均匀性。
- 装配图：说明零部件的组装顺序、连接方式（如螺栓连接、焊接）及配合公差，对于液压驱动的仓口盖，还需包含液压油缸的安装位置、管路走向及接口尺寸。
- 材料清单（BOM）：列出所有零部件的材质规格，如盖板主体常用高强度船用钢（如AH36），密封条采用耐候橡胶，紧固件则选用不锈钢（如A2-70），并注明材料标准（如ISO 630、GB 712）。
设计要点与关键技术参数
- 结构形式选择：常见仓口盖包括折叠式、吊移式、侧移式等，需根据船舶类型（如散货船、集装箱船）和舱口尺寸确定，散货船多采用折叠式仓口盖，其优点是启闭效率高，占用甲板空间小；而大型集装箱船则倾向于吊移式，便于配合岸桥装卸。
- 强度与刚度计算：图纸中需明确载荷要求，包括设计载荷（如1.3倍集装箱堆载压力）、风雨密试验压力（一般取0.025MPa），通过有限元分析（FEA）验证盖板在均布载荷下的最大挠度（应不超过跨度的1/400）及应力集中区域的疲劳强度。

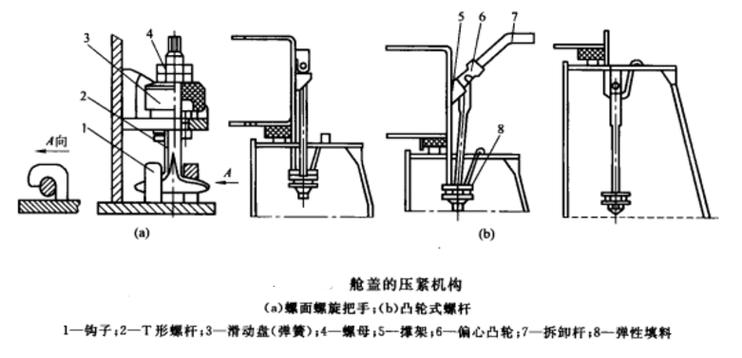

- 密封系统设计：密封结构是仓口盖的核心，通常采用“二级密封”形式：主密封为橡胶条，通过盖板自重或液压装置压紧；副密封为胶泥槽，填充密封胶防止海水渗入，图纸需标注密封条的压缩率（通常为15%-25%）及安装角度（一般为90°直角）。
- 启闭机构设计：对于液压驱动的仓口盖，需在图纸中注明油缸的推力（如折叠式油缸推力需克服盖板自重及摩擦阻力）、行程速度（建议≤0.5m/s）及安全阀设定压力（一般为工作压力的1.25倍）。
制造与检验要求
- 材料控制：所有材料需提供船级社证书（如CCS、ABS），并在图纸上注明材料牌号、热处理状态（如TMCP处理）及冲击功要求（-20℃下≥34J）。
- 焊接工艺：主要焊缝（如盖板拼接焊缝）需采用全熔透坡口焊，焊接后进行100%磁粉检测（MT）或超声波检测（UT），确保无裂纹、未熔合等缺陷。
- 表面处理：钢材表面需进行喷砂除锈，达到Sa2.5级，喷涂环氧富锌底漆（干膜厚度≥80μm）和聚氨酯面漆（干膜厚度≥60μm），以适应海洋腐蚀环境。
- 密性试验：完工后需进行冲水试验（水压0.02MPa，喷嘴距离300mm）或气压试验（0.005MPa，保压15分钟），检查密封处无渗漏。
图纸管理与版本控制
船舶仓口盖图纸需严格遵循版本管理流程，每次修改需标注版本号（如V1.0→V1.1）及修改日期，并在图纸标题栏中注明“生效日期”及“适用船号”，对于批量建造的船舶，可采用三维模型（如CATIA、SolidWorks）关联二维图纸，确保数据一致性，减少现场返工。
以下为典型仓口盖关键参数示例表：
| 参数名称 | 数值范围 | 备注 |
|-------------------|-------------------|--------------------------|
| 盖板厚度 | 8-12mm | 材质AH36 |
| 密封条压缩量 | 20-30mm | 橡胶硬度70±5 Shore A |
| 液压系统工作压力 | 16-20MPa | 流量≥20L/min |
| 最大启闭时间 | ≤5min/舱口 | 含液压站响应时间 |
相关问答FAQs
Q1：船舶仓口盖图纸中，密封条的压缩量为何控制在20-30mm？
A1：密封条的压缩量直接影响密封效果和使用寿命，压缩量过小（如＜15mm）会导致密封压力不足，风雨密性能下降；过大（如＞30mm）则会加速橡胶老化，且增加启闭阻力，20-30mm的压缩量可通过试验验证，既能保证0.03-0.05MPa的接触压力，又能将橡胶的压缩永久变形率控制在15%以内，满足船舶规范（如IMO MSC.1/Circ.1376）要求。
Q2：如何通过仓口盖图纸控制焊接变形？
A2：图纸中需明确焊接工艺规程（WPS），包括：①采用对称分段焊接，避免热量集中；②预留反变形量（如盖板平面度公差控制在3mm/m）；③对于长焊缝，采用分段退焊法，每段长度≤500mm；④焊后进行消除应力热处理（如600℃±20℃保温1小时），图纸标注的焊接坡口角度（一般为60°）和间隙（2±0.5mm）也需严格控制,以减少焊接残余应力。
