船舶焊接的检查是确保船舶结构安全性和可靠性的关键环节，贯穿于船舶建造、维修及使用的整个生命周期，由于船舶长期处于海洋复杂环境中，焊接质量直接关系到船体的强度、水密性及耐腐蚀性，一旦焊接存在缺陷，可能导致结构失效、海水渗漏甚至引发安全事故，需从焊接前、焊接中及焊接后三个阶段进行全面、系统的检查，并采用多种检测方法相结合的方式,确保焊接质量符合相关规范与标准。
焊接前的检查
焊接前的准备是保证焊接质量的基础，需对材料、工艺及人员资质进行严格审查，母材与焊接材料的检查至关重要，母材（如船体钢板、型材等）需核对材质证明书，确认其化学成分、力学性能（如屈服强度、抗拉强度）符合船级社规范（如CCS、ABS、LR等）及设计图纸要求，焊接材料（焊条、焊丝、焊剂等）需检查其型号、规格是否与工艺规程一致，并确认其质量证明文件，同时检查焊材的储存条件，如是否受潮、污染，对于低氢焊条等需烘焙的焊材，应严格按规范进行烘干并控制使用时间，焊接坡口加工质量需检查，坡口形式、尺寸、角度及表面清洁度（如无油污、锈蚀、水分）应符合工艺要求，必要时可采用样板或量具进行测量，装配间隙、错边量及点焊质量也需重点检查，点焊长度、高度应足够，且不应有裂纹、气孔等缺陷，避免正式焊接时产生应力集中，焊接人员资质需确认，焊工必须持有有效的船级社颁发的焊工证书，且证书项目与所从事的焊接工作相匹配，同时检查焊接设备（如焊机、烘干箱、保温筒）的工作状态是否正常,接地装置是否可靠。
焊接过程中的检查
焊接过程中的监控旨在及时发现并纠正焊接工艺执行中的偏差，防止缺陷的产生，焊接工艺规程（WPS）的执行情况需严格监督，包括焊接方法（如手工电弧焊、埋弧焊、CO₂气体保护焊等）、焊接电流、电压、焊接速度、层间温度、焊道层数等参数是否符合WPS要求，对于重要部位或高强钢焊接，需实时监测这些参数，必要时使用焊接参数记录仪进行追踪，层间清理质量需检查，每层焊道焊接前，必须彻底清除焊渣、飞溅物及氧化皮，并用角磨机打磨焊道表面，确保无缺陷后再进行下一层焊接，层间温度也应控制在规定范围内，过高或过低的层间温度会影响焊缝金属的组织性能，焊接过程中的临时支撑、定位焊的去除方式也需关注，避免强行拆除导致母材产生裂纹或变形，对于采用自动焊或半自动焊的部位，需检查焊接轨道的稳定性、焊丝干伸长长度及保护气体的流量、纯度，确保气体保护效果良好,防止焊缝产生气孔。
焊接后的检查

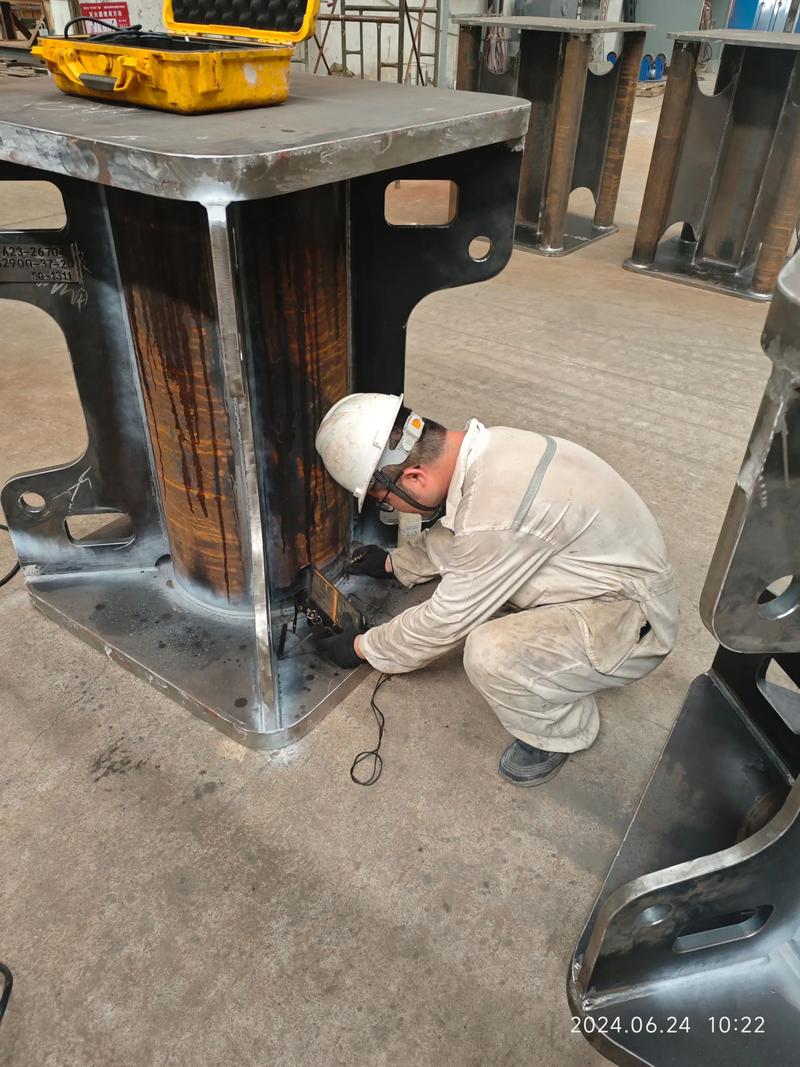

焊接完成后的检查是判断焊接质量的最终手段，需对焊缝外观及内部进行全面检测，焊缝外观检查是最基础也是最重要的环节，需采用目视检查（VT）辅以放大镜、焊缝量规等工具，检查焊缝表面是否存在裂纹、咬边、焊瘤、弧坑、表面气孔、未焊透、未熔合等缺陷，同时测量焊缝余高、宽度、焊脚尺寸等几何尺寸，确保其符合标准要求，对于外观检查中发现的表面缺陷，需打磨清除，并采用磁粉检测（MT）或渗透检测（PT）进一步确认缺陷是否完全消除，内部质量检测主要采用无损检测（NDT）方法，根据焊缝的重要性及等级选择合适的检测技术：射线检测（RT）可直观显示焊缝内部的裂纹、气孔、夹渣、未焊透等缺陷，并判断缺陷的大小、位置及性质，适用于对接焊缝的检测；超声波检测（UT）对裂纹、未熔合等线性缺陷敏感，检测效率高，适用于T型接头、角接接头等复杂结构；对于厚度较大或重要部位的焊缝，可采用RT与UT相结合的方式，确保检测结果准确，对于某些特殊材料或高应力区域，还可进行磁粉检测（MT）或渗透检测（PT），以发现表面及近表面缺陷，焊接完成后，还需进行焊后热处理（PWHT）检查，确认热处理工艺参数（如升温速度、保温温度、保温时间、降温速度）是否符合规范要求，热处理后需再次进行外观及无损检测,确认热处理过程中未产生新的缺陷。
焊接质量记录与验收
所有焊接检查过程及结果均需详细记录，形成完整的质量追溯文件，包括焊接材料使用记录、焊接工艺记录、无损检测报告、焊缝返修记录等，验收时，需根据船级社规范（如CCS《材料与焊接规范》）及船级社检验师的要求，对焊缝进行分级验收，不同等级的焊缝对应不同的检测比例和合格标准，只有当所有检查项目均符合要求后，方可判定焊接质量合格,并出具相应的焊接质量证明文件。
相关问答FAQs
Q1：船舶焊接中，如何判断焊缝是否存在未焊透缺陷？
A：未焊透是指焊接接头根部未完全熔透的现象，可通过以下方法判断：①外观检查：焊缝背面可能出现凹陷，正面焊缝余高过高或过低；②射线检测（RT）：底片上可看到清晰的黑色线条，轮廓分明，两端尖细，多出现在焊缝中心；③超声波检测（UT）：探头在焊缝两侧移动时，可发现根部有反射波，波幅较高，位置固定，若发现未焊透，需根据缺陷深度及长度进行返修,返修后需重新检测直至合格。
Q2：船舶焊接后，哪些情况下需要进行焊后热处理（PWHT）？
A：船舶焊接后是否需要进行焊后热处理，主要取决于材料厚度、材质及结构部位，通常在以下情况必须进行PWHT：①碳钢及低合金钢，当板厚超过一定值（如一般结构板厚≥32mm，高强度钢≥25mm）；②焊接接头存在高残余应力或需改善材料韧性的重要部位（如主机机座、舵杆、桅杆等承重结构）；③冷裂纹敏感性较高的材料（如调质高强度钢），PWHT可消除焊接残余应力，改善焊缝及热影响区的组织性能，提高结构的抗疲劳能力和耐腐蚀性,具体工艺参数需按船级社规范及设计要求执行。
