船舶空压机作为船舶动力系统的重要组成部分,其稳定运行直接影响全船的 compressed air 供应，涉及主机启动、设备控制、气动工具作业等多个关键环节，长期运行后，受高温、高湿、盐雾腐蚀及机械磨损等因素影响，空压机可能出现效率下降、异常噪音、压力不足等故障，需通过拆解检修恢复性能，本文将详细阐述船舶空压机的拆解流程、注意事项及关键部件检查要点。
拆解前准备
拆解前需充分了解空压机的结构原理、型号规格及维修手册要求，确保操作规范，具体准备工作包括：
（图片来源网络，侵删）
- 安全防护：切断电源并在电源开关处挂“禁止合闸”警示牌，释放系统内压缩空气及压力油，穿戴防护眼镜、手套、防滑鞋，避免油污、金属碎屑飞溅。
- 工具与物料准备：配备套筒扳手、扭矩扳手、螺丝刀、铜棒、撬棍、专用拉马、密封胶、清洗剂、测量工具（千分尺、百分表、塞尺）等，并准备干净容器存放拆解零件，避免混用或丢失。
- 技术资料核对：查阅设备说明书，明确各部件配合间隙、紧固扭矩标准，记录原始数据（如轴承游隙、活塞与气缸间隙），便于后续装配参考。
- 现场清理：清理拆解区域，确保无杂物、油污，防止零件跌落或污染。
系统泄压与拆卸
- 泄压操作：打开储气罐排污阀，释放罐内压缩空气；关闭空压机出口阀门，手动转动皮带轮或电机，确认系统无残余压力。
- 外部附件拆卸：依次拆除空气滤清器、冷却器、油气分离器、管路连接件（含软管、接头），用记号笔标记管路走向及接口位置，避免安装错误，拆卸后的管路用塑料封帽封口，防止异物进入。

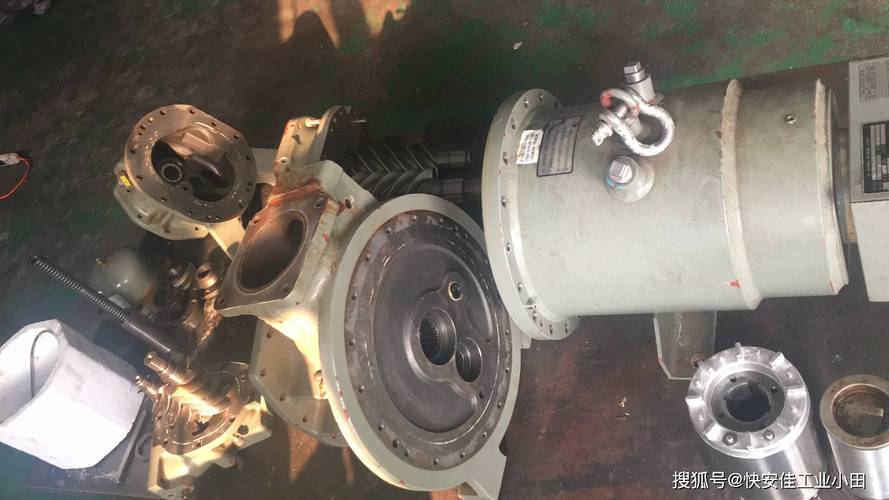

- 机头总成拆卸：拆下皮带轮防护罩，松开皮带张紧机构，取下传动皮带；拆卸联轴器或皮带轮，使用拉器均匀施力，避免敲击损坏轴端；拆开机头与机体的连接螺栓，吊出机头总成（需使用专用吊具，确保平衡）。

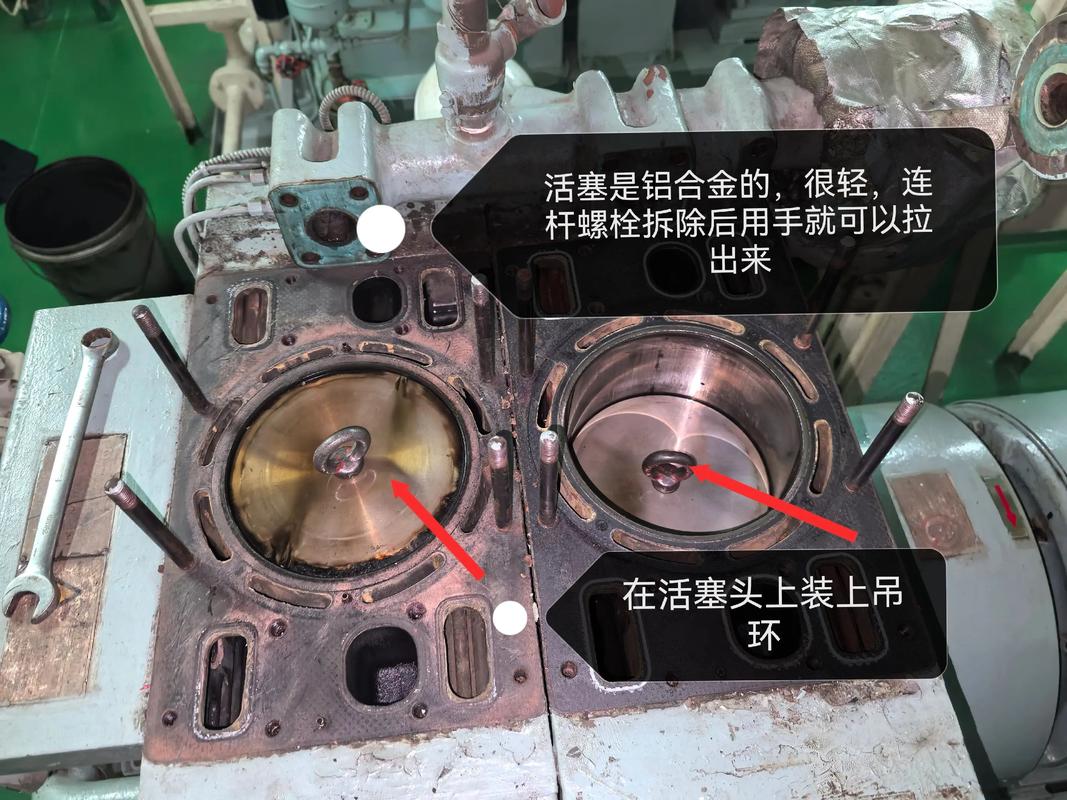

- 机体部件拆卸：拆下气缸盖、阀板组件，注意缸垫位置，防止损坏；拆卸活塞连杆组，用活塞卡箍固定活塞，避免连杆螺栓划伤气缸壁；取曲轴前、后端轴承盖，标记轴承盖方向，吊出曲轴。
关键部件拆解与检查
（一）气缸组件
- 气缸盖与阀板：拆下气缸盖螺栓，按对角顺序分步松开，避免缸盖变形，检查阀板密封面是否平整，阀片（进气阀、排气阀）有无裂纹、积碳或变形，用煤油清洗后检查密封性（将阀片平放于平板玻璃上，涂色油检查接触痕迹）。
- 气缸内壁：观察气缸内壁有无拉伤、磨损痕迹，用内径千分仪测量缸筒上、中、下三个截面的直径，计算圆度误差（标准值通常≤0.02mm），若超过极限需镗缸或更换气缸套。
（二）活塞连杆组
- 活塞与环：用活塞环扩张器拆下活塞环，检查环的弹性、开口间隙（用塞尺测量，标准值一般为0.3-0.5mm）与侧隙（将环放入环槽，用塞尺测量径向间隙），若环断裂、磨损过度或弹力不足，需整套更换。
- 连杆轴承：检查连杆大头轴瓦与曲轴颈的贴合情况，用铅丝法测量轴承间隙（标准值通常为0.05-0.10mm），若轴瓦表面有划痕、剥落或间隙超标，需更换轴瓦并重新修配。
（三）曲轴与轴承
- 曲轴表面：检查曲轴主轴颈、连杆颈有无裂纹、磨损（用千分尺测量轴颈直径，圆度误差≤0.01mm），轴颈表面有无拉伤，油孔是否畅通。
- 轴承检查：检查机体轴承孔与轴承的配合情况，轴承合金层有无脱落、烧蚀，若轴承磨损超标，需更换同型号轴承并确保与轴颈的配合间隙符合要求。
（四）润滑系统
- 油泵与滤网：拆卸齿轮油泵，检查泵齿啮合情况，齿面有无磨损，泵体间隙（齿顶间隙0.10-0.15mm，端面间隙0.03-0.08mm）是否达标，清洗油底壳及滤网，检查油路是否堵塞。
- 冷却系统：拆解冷却器芯体，检查铜管有无堵塞、腐蚀，用压缩空气吹通管路，清洗水腔（若为水冷式），确保散热效果。
（五）传动部件
- 轴承与密封件：检查电机轴承、皮带轮轴承有无异响、磨损，测量轴承径向游隙（标准值通常为0.02-0.06mm），更换损坏的轴承及密封件（如油封、O型圈）。
清洁与检测
拆解后的零件需彻底清洁：金属零件（如缸盖、曲轴、连杆）用柴油浸泡后用毛刷刷洗，再用压缩空气吹干；橡胶、塑料零件（如密封件、阀片）用清洗剂清洗，避免接触油类物质，清洁后进行以下检测：
- 尺寸测量：关键部件（轴颈、缸径、活塞环间隙）用量具精确测量，与标准值对比，判断是否需修复或更换。
- 无损检测：对曲轴、连杆等受力部件进行磁粉探伤，检查有无细微裂纹。
- 密封性测试：对阀板、冷却器等进行气密性试验（如充入0.3MPa压缩空气，保压5分钟无压降）。
注意事项
- 规范操作：严禁野蛮敲打，拆卸螺栓时使用合适工具，避免滑丝或损坏螺栓头；对过盈配合部件（如轴承），使用加热或专用拉器，严禁直接敲击轴端。
- 标记与记录：对有方向性要求的部件（如阀片、活塞环开口位置、轴承盖方向）做好标记，拍照记录拆解顺序，便于回装。
- 环保处理：废油、废密封件等分类收集，按船舶环保规定处理，避免污染海洋环境。
相关问答FAQs
Q1：船舶空压机拆解后，如何判断活塞环是否需要更换？
A：活塞环是否需更换主要从以下三方面判断：①外观检查：环表面有无裂纹、断裂、严重磨损（环厚度磨损量超过原尺寸的1/10）；②弹力测试：将环自由置于同直径的 cylinder 中，开口间隙≤0.3mm时弹力仍足够；③密封性测试：将环装入气缸，涂一层薄机油，用活塞将其推至缸底，若环能依靠自身弹力均匀下滑且无卡滞，说明密封性良好，若任一指标不达标，需立即更换活塞环。
Q2：空压机曲轴磨损后，如何修复或处理？
A：曲轴磨损后需根据磨损程度采取不同措施：①轻微磨损（轴颈圆度误差≤0.01mm，表面粗糙度Ra≤0.8μm）：可采用抛光工艺修复，用细砂布或油石沿轴向打磨，去除划痕；②中度磨损（圆度误差0.01-0.03mm）：采用镀铬或刷镀工艺，在轴颈表面镀覆一层金属，再加工至标准尺寸；③重度磨损（圆度误差＞0.03mm或轴颈直径小于标准值下限）：需更换曲轴或送专业厂家进行修复，修复后需重新动平衡测试，确保运行平稳。
（图片来源网络，侵删）
