画船舶水线是船舶设计与建造中的关键环节，水线的准确性直接影响船舶的航行性能、稳性及结构安全，水线通常指船舶满载或空载状态下与水面相交的线，分为设计水线、载重水线和结构水线等，不同类型的水线需根据船舶用途、航行环境及规范要求进行绘制,以下是船舶水线的具体绘制方法及注意事项。
准备工作
绘制水线前需明确船舶的基本参数和设计要求，包括船舶主尺度（长、宽、深）、型线图、设计吃水、载重状态（满载、压载、空载等）以及相关船级社规范（如CCS、ABS等），需准备好绘图工具，包括CAD软件、比例尺、曲线板、铅笔、橡皮等，若为手工绘制，需选用高精度绘图纸,确保图纸平整无褶皱。
绘制步骤

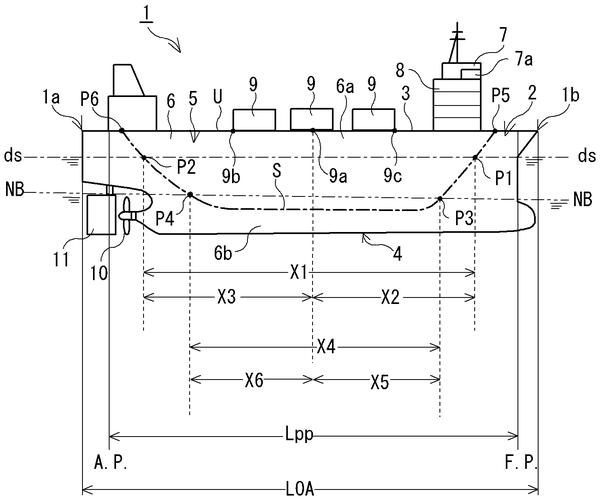

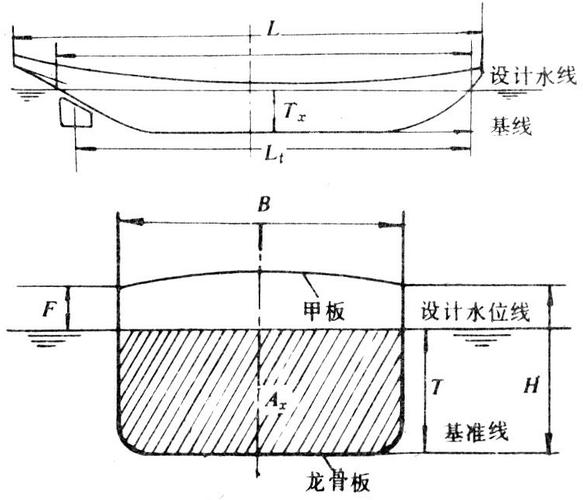

确定基准线和坐标系
在型线图上建立以基线（船舶底部最低水平线）为X轴、中纵剖面线（船舶纵向对称面）为Y轴的坐标系，基准线是绘制所有水线的基础，需确保其水平且与船舶理论垂线垂直，基线位于船底平板龙骨上缘或船底基线,具体根据船舶设计图纸确定。
绘制横剖线与站线
将船舶设计水线长度（垂线间长）沿船长方向等分为10-20个站距（通常为10站或20站），绘制垂直于基线的站线，各站线与横剖线（船舶各横剖面的轮廓线）的交点即为横剖线上的关键点，手工绘制时，需用曲线板连接各站点的横剖线，确保曲线光顺；CAD绘制则可通过输入坐标点或使用样条曲线工具完成。
确定水线高度
根据设计吃水或载重状态下的实际吃水，从基线向上量取水线高度，设计吃水为6.0m的船舶，其设计水线距基线高度即为6.0m，若需绘制多条水线（如满载水线、压载水线），需分别确定各水线的高度值,并标注清楚。
绘制水线
在各站线高度处，通过横剖线上的对应点绘制水平曲线，手工绘制时，需用曲线板或软尺连接各站点的同一高度点，确保曲线连续无突兀；CAD绘制则可通过“偏移”工具将基线向上偏移至指定高度，或使用“样条曲线”连接各站点坐标，绘制过程中需反复检查曲线的光顺性，避免出现局部凹陷或凸起,可通过调整控制点或修改节点参数优化曲线。
校核与修正
水线绘制完成后需进行校核：一是检查水线与横剖线、甲板边线等型线的交点是否准确，是否符合设计要求；二是通过曲率半径检查工具（CAD中“曲率分析”功能）或手工目测，确保水线曲率变化平缓，无异常波动；三是校核水线长度、宽度等参数是否与船舶主尺度一致，误差需控制在规范允许范围内（1mm或±0.1%设计值），若发现问题，需逐步回溯调整相关点的坐标或曲线形状,直至满足要求。
标注与完善
完成水线绘制后，需在水线两端标注名称（如“设计水线DWL”“满载水线FWL”），并在型线图上标注吃水值、水线间距等关键数据，若为船舶建造用图，还需注明水线相对于基线的定位尺寸,以及施工时的公差要求。
不同类型水线的绘制要点
- 设计水线：船舶正常航行状态下的水线，需满足快速性、稳性等性能要求,通常通过理论计算和模型试验确定。
- 载重水线：船舶实际装载状态下的水线，需根据装载手册中不同载况（如满载出港、满载到港、压载航行等）分别绘制,确保各载况下的干舷和稳性符合法规。
- 结构水线：用于船体结构划分的水线，通常与强骨材（如肋板、纵桁）位置对应,需根据结构强度计算确定间距和位置。
注意事项
- 精度控制：水线绘制需高精度，误差可能导致船舶航行时阻力增加、稳性变化，甚至影响结构安全，手工绘制时建议放大比例（如1:50或1:100）,CAD绘制则需设置足够的单位精度。
- 规范符合性：水线绘制需满足船级社和IMO（国际海事组织）的规范要求，如《国际载重线公约》对干舷、水线位置的限制。
- 工艺适应性：实际建造中，需考虑钢板厚度、焊接变形等因素，必要时对水线位置进行工艺修正,确保完工后的船舶水线与设计一致。
相关问答FAQs
Q1：船舶水线绘制时如何保证曲线光顺性？
A：保证曲线光顺性需注意三点：一是合理设置站点数量，站点越多曲线精度越高，但需避免过度增加计算量；二是手工绘制时优先使用曲线板，通过多点试连接选择最佳拟合曲线；三是CAD绘制时可利用“样条曲线”的“控制点”或“拟合点”模式，结合“曲率分析”工具实时调整曲率变化，确保曲线无尖点或突变，绘制后需从不同角度观察曲线,避免因视觉误差导致局部不平顺。
Q2：为什么不同载况下船舶水线位置不同？如何确定各载况的水线？
A：不同载况下船舶的重量和重心位置不同，导致排水量变化，水线位置随之改变，满载时船舶吃水较大，水线位置较高；压载时排水量减小，水线位置较低，确定各载况水线需通过船舶装载计算：根据装载手册中的货物、燃油、淡水等重量分布，计算各载况下的排水量，再通过静水力曲线图查得对应吃水，最终在型线图上绘制该吃水位置的水线，需确保各载况下的水线满足干舷、稳性、强度等要求,并符合国际载重线公约的限定。
