船舶电缆拉放册是船舶建造和维修过程中指导电缆正确安装的重要技术文件，其编制质量直接影响船舶电气系统的安全性、可靠性和施工效率，该手册通常以图文结合的形式，详细规定电缆拉放的各项技术要求、工艺流程、质量控制标准及安全注意事项,为施工人员提供清晰的作业指导。
在船舶建造中，电缆拉放是电气舾装的核心环节，涉及全船数百至上千根电缆的敷设，电缆拉放册的编制需基于船舶电气原理图、电缆敷线路径图及设备布置图，结合船体结构、机械区域划分等实际情况进行，手册内容通常包括编制依据、适用范围、施工准备、拉放工艺、质量控制、安全措施等模块，施工准备阶段需明确电缆型号、规格、长度清单，检查电缆外观有无损伤，确认路径上的电缆托架、导索、贯穿件等安装到位；拉放工艺则需按区域（如机舱、住舱、甲板等）分系统描述电缆的敷设顺序、弯曲半径限制、固定间距及特殊处理要求，例如电力电缆与通信电缆的隔离距离、高温区域电缆的耐热保护等。
为确保施工规范性，电缆拉放册中常包含关键参数表格,明确不同类型电缆的敷设标准。

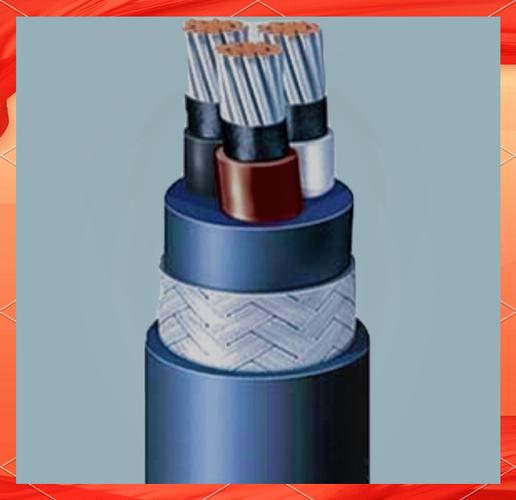

| 电缆类型 | 最小弯曲半径（倍电缆外径） | 水平敷设固定间距（mm） | 垂直敷设固定间距（mm） | 特殊要求 |
|---|---|---|---|---|
| 电力电缆 | 12 | 800-1200 | 1000-1500 | 动力与控制电缆分层敷设 |
| 通信电缆 | 15 | 500-800 | 600-1000 | 避免与电力电缆平行 |
| 光纤电缆 | 20 | 300-500 | 400-600 | 曲率半径严格限制，避免折断 |
手册还需标注电缆穿越水密舱壁、防火隔堵时的施工要求，如使用水密填料函、防火包带等材料，并记录相关检验点和报验程序，对于复杂区域（如舵机舱、推进器舱），需提供三维路径示意图，避免电缆与管路、机械干涉。
质量控制方面，电缆拉放册需明确施工过程中的检查节点，如拉放前的电缆绝缘测试、拉放中的路径偏移检查、固定后的张力测试等，并规定验收标准及不合格项处理流程，安全措施则需涵盖高空作业防护、机械操作规范、防火防爆要求等,确保施工人员人身安全及船舶设备完好。
在实际应用中，电缆拉放册需动态更新，当设计变更导致路径调整时，应及时修订手册并发放至施工班组；施工中发现路径冲突时，需反馈至设计部门优化方案，并在手册中标注修订版本号和日期,确保所有人员使用最新版本。
相关问答FAQs：
-
问：电缆拉放册中为何对弯曲半径有严格要求？
答：电缆的弯曲半径直接影响其电气性能和机械寿命，过小的弯曲半径会导致电缆绝缘层受损、导体断裂，尤其对于多芯电缆和光纤电缆，可能引起信号衰减或传输中断，光纤电缆的弯曲半径若小于规定值，会导致光纤断裂，造成通信中断，手册中明确不同电缆类型的最小弯曲半径,是确保电缆长期可靠运行的关键。 -
问：如何处理电缆拉放过程中路径冲突的问题？
答：当电缆路径与其他管路、结构或已敷设电缆发生冲突时，应首先对照电缆拉放册的路径图确认是否为设计遗漏，若为设计问题需及时反馈至设计部门进行变更；若为施工误差，需在技术员指导下调整路径，确保满足最小间距要求（如电力电缆与通信电缆平行间距需大于200mm），调整后需在手册中标注修改位置，并报验监理确认,避免后期验收纠纷。
