船舶艏半段建造是船舶整体建造过程中的关键环节，涉及复杂的工艺流程、多工种协同以及严格的质量控制，其建造质量直接影响船舶的航行性能、结构强度及运营安全，从设计图纸到实体成型，这一过程需经过钢板预处理、分段划分、构件加工、装配焊接、精度控制、合拢检验等多个阶段,每个环节的精细化管理都至关重要。
建造前的准备与规划
船舶艏半段建造的首要任务是技术准备，包括对设计图纸进行深化转化，将三维模型拆解为可执行的二维分段图纸，明确各构件的尺寸、材质、焊接要求等，需根据船厂起重能力、场地布局及生产计划，合理划分分段，常见的艏半段分段划分方式包括底部分段、舷侧分段、甲板分段、舱壁分段等，每个分段重量需控制在车间或船台起重能力范围内，材料准备阶段，需对采购的船用钢板、型材、焊材等进行检验，确保材质证书、尺寸偏差、表面质量符合标准，并通过喷砂、抛丸等方式进行预处理，达到Sa2.5级除锈标准,增强涂层附着力。
构件加工与成型
构件加工是艏半段建造的基础，主要包括钢板切割、型材成型、零部件加工等环节，钢板切割多采用数控等离子切割、激光切割或火焰切割，对于曲线边缘或复杂开孔，需借助三维编程确保精度；型材加工则涉及冷弯、热弯等工艺，如艏部球鼻艏的曲面钢板需通过液压机或三辊卷板机逐步成型，并利用样板检测曲率是否符合设计要求，对于艏部特有的高强度钢或特种材料，需根据其焊接工艺要求制定专项加工方案，避免因加工不当导致材料性能下降，零部件上的开孔、切角、加强筋等需通过机械加工或等离子切割完成，确保边缘光滑、尺寸准确。
分段装配与焊接
分段装配是将加工好的构件组装成独立分段的过程，通常在胎架上进行，艏半段的底部分段装配需先搭建胎架，依据分段轮廓线调整支撑，然后铺设龙骨板、底板，依次安装肋板、纵骨等纵向和横向构件，采用“先定位、后焊接”的原则，通过临时马板、定位焊固定，装配过程中需实时检测构件的水平度、垂直度及间距，利用全站仪、激光经纬仪等工具确保定位精度，偏差需控制在±3mm以内。
焊接是分段成型的关键工序，艏半段因结构复杂、构件密集，多采用CO₂气体保护焊、埋弧焊及机器人焊接相结合的工艺，对于对接焊缝，需开设坡口并采用多层多道焊，每道焊缝完成后进行清渣，通过超声波或射线检测确保无裂纹、夹渣等缺陷；角焊缝则需采用分段退焊法减少变形，重要部位如球鼻艏与船体连接处需进行100%无损检测，焊接过程中需严格控制线能量，避免因过热导致钢材晶粒粗化,影响力学性能。
精度控制与变形矫正
精度控制贯穿艏半段建造全过程，直接影响后续合拢质量，分段装配阶段，需通过“基准线—基准面—基准点”三级测量体系，建立统一的坐标基准，确保各分段接口的对合精度，焊接完成后，需对分段进行尺寸测量，包括长度、宽度、高度、对角线差等参数，偏差超出规范时需进行火焰矫正或机械矫正，火焰矫正需严格控制加热温度（一般不超过650℃），避免钢材材质变化；对于复杂曲面如球鼻艏，则需采用三维扫描技术，将实测数据与设计模型对比,通过数控加工或修磨调整曲面精度。
合拢与检验
艏半段合拢通常在船台或船坞中进行，采用“总段法”或“分段法”吊装，总段法是将底部分段、舷侧分段、甲板分段等在车间预制成总段后整体吊装，减少船台作业量，提高效率；分段法则需按顺序逐个吊装，通过临时支撑固定后进行接口焊接，合拢过程中需重点控制接口间隙（一般为2-4mm）和错边量（≤1mm），采用全站仪实时监测分段位置，确保与船体中心线、基线的偏差符合标准。
合拢完成后，需进行整体检验，包括外观检查（焊缝成型、构件平整度）、无损检测（对主要焊缝进行复检）、密性试验（水压或气压测试）及结构强度试验，确保艏半段结构完整、水密性良好,满足航行安全要求。
典型艏半段分段建造流程（以某散货船为例）
| 阶段 | 主要工作内容 | 关键控制点 |
|---|---|---|
| 钢板预处理 | 喷砂除锈、涂车间底漆 | Sa2.5级除锈标准，涂层厚度80-120μm |
| 零部件加工 | 数控切割底板、肋板，卷板机加工球鼻艏曲面板 | 切割精度±1mm，曲面曲率偏差≤2mm/ |
| 底部分段装配 | 在胎架上铺设龙骨板、底板，安装肋板、纵骨，定位焊固定 | 胎架水平度偏差≤2mm，构件间距偏差±3mm |
| 焊接 | CO₂气体保护焊焊接对接焊缝，埋弧焊焊接纵骨与底板角焊缝 | 焊缝无损检测合格率100%，变形量≤L/1000（L为分段长度） |
| 分段检验 | 三维扫描测量尺寸，超声波检测焊缝 | 对角线差≤4mm，主要焊缝无缺陷 |
| 总段合拢 | 吊装舷侧分段、甲板分段，焊接接口，安装艏部舾装件 | 接口错边量≤1mm，合拢后中心线偏差≤5mm |
相关问答FAQs
Q1：船舶艏半段建造中，如何控制焊接变形？
A：控制焊接变形需从工艺设计和施工操作两方面入手：①采用合理的焊接顺序，如对称焊、分段退焊，减少热量集中；②使用反变形法，在装配时预设反向变形量，抵消焊接变形；③对于重要构件，采用工装夹具刚性固定；④焊接过程中严格控制线能量，通过多层多道焊降低热输入；⑤变形后及时采用火焰矫正或机械矫正，矫正时加热温度不超过650℃，避免材质劣化。
Q2：艏半段球鼻艏建造的难点及解决方案是什么？

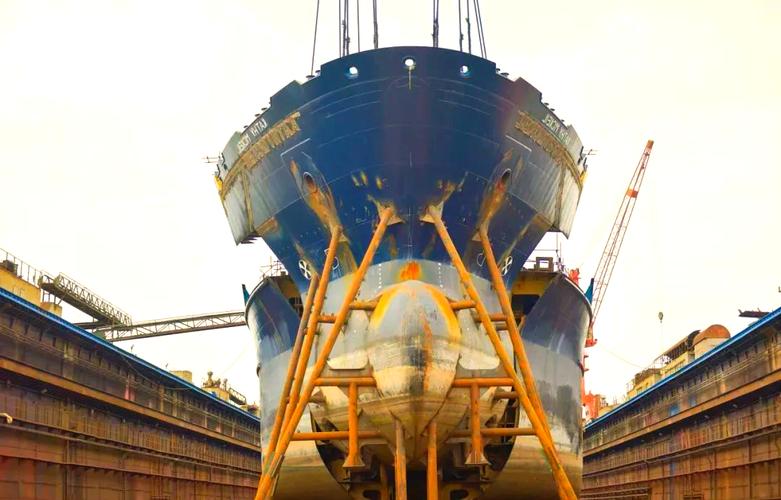

A：球鼻艏因曲面复杂、结构厚大，建造难点在于曲面成型精度控制和焊接变形控制，解决方案包括：①采用三维建模和数控编程，通过液压机或水压机整体成型曲面板，确保曲率准确；②在专用胎架上装配，利用可调支撑调整曲面形状，配合三维扫描实时检测；③采用低氢焊材和窄间隙焊接工艺，减少焊接热输入；④焊接过程中进行对称施焊，并设置临时加强结构，限制变形；⑤成型后通过机械加工或手工修磨,确保曲面光顺度符合设计要求。
