船舶主机换缸套是船舶动力系统维护中的关键作业，涉及拆卸、检测、装配等多个环节，需严格按照技术规范操作，确保主机恢复最佳工作状态，以下从作业准备、拆卸流程、检测与清洁、装配工艺、调试与验收等方面详细阐述操作要点及注意事项。

作业准备

技术资料与工具准备
作业前需获取主机说明书、缸套图纸及相关技术标准，明确缸套型号（如缸径、壁厚、材质）、配合间隙（缸套与活塞、缸套与机体）等参数，准备专用工具包括：缸套拉马、液压张紧器、扭矩扳手、缸套测量工具（千分尺、内径量表）、密封胶涂抹工具、吊装设备（葫芦、吊带）等,确保工具精度符合要求并经校验合格。
（图片来源网络，侵删）
安全与环境准备
作业区域需设置警示标识，切断主机相关动力源（如燃油、滑油、冷却水系统），悬挂“禁止操作”警示牌，确保通风良好，若涉及燃油系统附近作业，需配备灭火器，清理作业现场杂物，预留足够操作空间，通常需在主机两侧各留出1.5米以上通道。
备件与材料检查
新缸套需核对型号、出厂合格证及材质证明（如铸铁牌号、硬度检测报告），检查缸套表面有无裂纹、砂眼、拉伤等缺陷，测量缸套内径、椭圆度、锥度，确保符合图纸公差（如内径公差通常为±0.02mm，椭圆度≤0.01mm），备齐密封垫片、O型圈、锁紧装置等易损件，检查密封胶有效期及型号（如耐高温硅酮密封胶）。

主机停车与系统隔离
主机停车后，按停机冷却程序自然冷却至环境温度（严禁强制冷却导致部件变形），避免因温差导致拆卸困难，关闭相关管路阀门，断开缸盖、喷油器、启动阀等外部连接管路，拆卸缸盖螺栓（按对角顺序分步松卸，避免缸盖变形），吊出缸盖、活塞连杆组件（做好标记以便原位回装）。
拆卸旧缸套

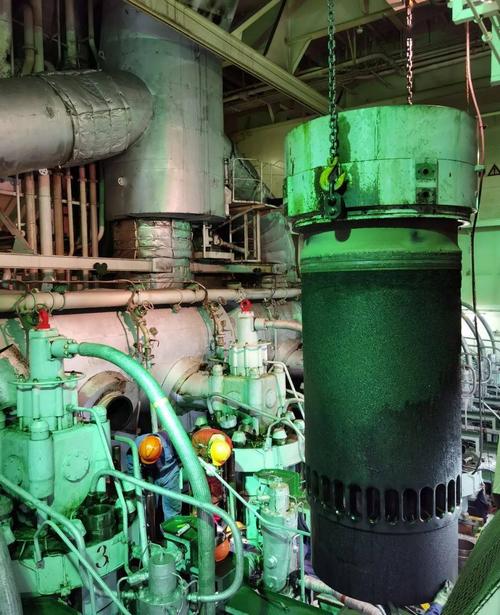

拆卸缸套前，先拆除缸套定位销（若有）及冷却水接头，清理缸套上部积碳，使用专用拉马固定缸套，通过液压或螺旋机构均匀施加拉力，严禁直接敲击缸套，若缸套锈蚀卡死，可沿缸套周围均匀加热（温度不超过150℃，避免材料退火），配合拉马缓慢拆卸，拆卸过程中注意保护机体结合面,避免拉马损伤机体平面。
（图片来源网络，侵删）
旧缸套检查与数据记录
拆下的旧缸套需进行全面检查：测量磨损后的内径、最大磨损位置及磨损量，分析磨损原因（如异常磨损、腐蚀、拉缸等）；检查缸套外壁有无冷却水穴蚀痕迹，密封槽是否损坏，记录相关数据，作为后续维修依据，若发现缸套变形超标（如圆度误差＞0.03mm）或裂纹，需进一步分析是否影响机体 reuse。

机体检测
清洁机体缸套安装孔，去除油污、积碳及密封胶残留物，使用平尺和塞尺检测机体平面平面度（公差通常为0.05mm/m²），检查缸套孔内壁有无拉伤、锈蚀，测量缸套孔直径、圆度及圆柱度，确保与缸套配合间隙符合要求（如缸套外径与机体孔过盈量一般为0.03-0.08mm），若机体孔磨损超标,需镗孔修复或更换机体。
部件清洁
所有拆卸零件（如缸套、活塞、连杆、机体等）用清洗剂彻底清洗，重点清洗油道、水道内的油泥和杂质，清洗后用压缩空气吹干，尤其是油孔、水孔需确保畅通，新缸套需用无水酒精擦拭内壁,去除防锈油及杂质。

缸套安装
安装前在缸套外壁涂适量清洁机油，在机体缸套孔配合面及缸套密封槽内均匀涂抹密封胶（注意避开螺栓孔），使用导向工具将缸套垂直放入机体孔，避免倾斜导致密封胶损坏，通过液压工具或专用压机均匀压入缸套，控制压入速度（≤5mm/min），压入过程中随时检查缸套是否歪斜，压到位后安装定位销（若有）,确保缸套轴向定位准确。
（图片来源网络，侵删）
缸套间隙测量与调整
安装后测量缸套内径，在缸套上、中、下三个截面，0°、90°、180°、270°四个方向进行测量，确保内径椭圆度≤0.01mm，锥度≤0.02mm，同时测量缸套凸出机体平面的高度（通常为0.05-0.15mm，具体值按主机要求），若高度不足或超标,可通过增减垫片或修刮机体平面调整。
活塞连杆组件回装
将活塞环开口按120°错开（三道环），用专用环箍压缩活塞环，缓慢将活塞连杆组件推入缸套，注意连杆方向（通常有记号的一侧朝向喷油器侧），安装连杆螺栓，按厂家规定的扭矩和顺序（如从中间向两端分2-3次拧紧）拧紧，使用扭矩扳手复核扭矩误差≤±5%。

系统连接与检查
安装缸盖，按规定扭矩和顺序拧紧缸盖螺栓（通常分3次拧紧至规定值），连接喷油器、启动阀、冷却水管路、滑油管路等，检查各接头密封性，确保无泄漏，加注冷却水（使用符合标准的冷却液），排出系统内空气（打开排气阀直至有连续水流流出）。
盘车与试车
手动盘车2-3圈，检查有无卡滞、异响，启动主机，在低速下（如额定转速的30%）运行30分钟，检查滑油压力、冷却水温度、排气温度等参数是否正常，逐步增加转速至额定转速，运行1-2小时，观察缸套有无异常振动、渗漏现象，监测缸套磨损（通过油样分析或缸套磨损传感器数据）。
验收标准
验收需满足以下要求：主机运行平稳，各参数在正常范围；缸套无渗油、渗水；缸套内径磨损量在运行100小时后≤0.03mm；排气烟色正常（无蓝烟、黑烟）；启动、停车性能符合规范，验收合格后填写维修记录，包括更换部件信息、测量数据、试车参数等。
