船舶并岸电是指将船舶停泊期间的主电源切换为使用陆地电网供电，以减少船舶辅机发电产生的废气排放和噪音污染，是实现绿色港口、低碳航运的重要技术手段，其操作流程涉及设备检查、连接准备、安全验证、并电操作及断电恢复等多个环节，需严格遵循规范以确保人员、设备及船舶安全，以下从操作流程、设备要求、安全要点及注意事项等方面详细说明船舶并岸电的具体实施步骤。
并岸电前的准备工作
-
岸电设备与船舶设施的检查
在并电前，需对岸电设备及船舶侧相关设施进行全面检查，岸电侧需确认供电电压、频率、相序（三相电系统）与船舶要求一致，电缆外观无破损、老化，接头连接牢固，岸电箱（或接口箱）接地良好，漏电保护装置功能正常，船舶侧需检查岸电接入屏（通常安装在主配电板附近）的指示灯、开关状态，确认岸电电缆入口的密封装置完好，电缆存放架无锈蚀或损坏，并准备好所需的岸电连接器（如插头、插座或快速连接器），确保其型号与岸电接口匹配。
（图片来源网络，侵删） -
技术参数核对
岸电与船舶的电气参数必须严格匹配，包括：- 电压：常见有400V（低压）、6.6kV（中压）等，需与船舶额定电压一致；
- 频率：通常为50Hz或60Hz，船舶电网频率与岸电频率偏差需≤0.5%；
- 相序：三相电的相序（A、B、C）必须正确，否则会导致船舶设备反转或损坏，需通过相序表检测；
- 容量：岸电供电容量需满足船舶停泊期间的负荷需求（如照明、空调、通风等），避免超载导致跳闸或设备损坏。
若参数不匹配，需通过岸电变压器或变频装置进行调整，严禁强行连接。
-
安全防护措施准备
操作人员需穿戴绝缘手套、绝缘鞋、安全帽等个人防护装备，检查并确保作业区域（如甲板、岸电接口附近）无积水、油污等易燃易爆物质，配备灭火器等消防器材，船舶与岸基之间需设置安全警示标识，防止无关人员靠近，需提前与港口岸电管理部门沟通，确认供电时间、负荷限制及应急联系方式。

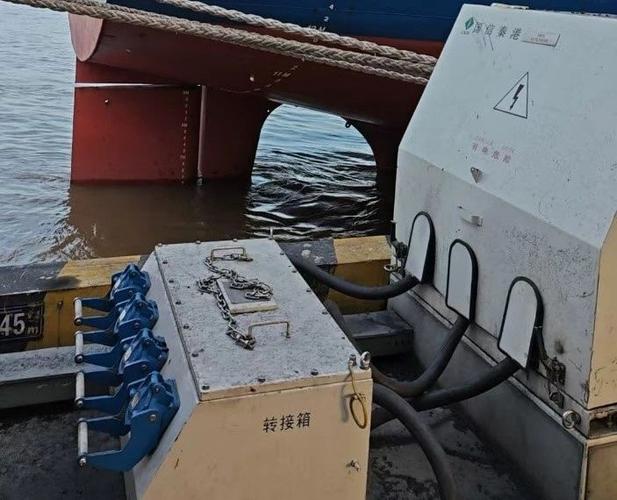

岸电连接操作流程
-
船舶靠泊与岸电对接
船舶靠泊后，需调整停泊姿态，确保岸电接口与船舶电缆入口位置对准（通常位于船舶舷侧或船艉），根据港口布置，使用岸电提供的专用电缆（或船舶自备岸电电缆），将电缆从岸电接口引向船舶，若电缆长度不足，需使用延长电缆，但总长度需符合规范（一般不超过100米，且需考虑电压降）。
（图片来源网络，侵删）对接时，操作人员需使用绝缘工具（如绝缘杆）辅助连接，确保插头与插座对准后插入，并锁紧固定装置（如旋转卡扣或螺栓），防止运行中脱落，对于中压岸电，连接过程需在专业人员监护下进行，避免触电风险。
-
电缆固定与密封
连接完成后，需将电缆沿船舶指定的电缆走向路径固定（使用电缆夹或绑带），避免电缆被踩踏、挤压或与船体摩擦导致破损，电缆进入船舶处需使用电缆密封装置（如填料函或密封接头）进行防水密封，防止雨水或海水渗入配电室，检查电缆的接地线（若有）是否可靠连接，确保接地电阻符合要求（一般≤4Ω）。 -
岸电供电前船舶侧操作
在向船舶供电前，船舶轮机员需完成以下操作：- 断开船舶辅机（如发电机）与主电网的连接（断开发电机主开关），确保船舶电网由辅机供电切换为岸电供电；
- 检查岸电接入屏的电压表、频率表指示，确认与岸电参数一致；
- 合上岸电接入屏的主开关（或断路器），若设有相序保护、过载保护等功能，需确认保护装置已投入。
岸电供电后的检查与监控
-
供电状态确认
合上岸电主开关后，观察岸电接入屏及船舶主配电板的指示灯状态，确认正常供电（如电压指示灯稳定，无报警信号），使用万用表或功率分析仪检测船舶电网的实际电压、频率及三相平衡度，确保在允许范围内（电压偏差≤±5%，三相不平衡度≤2%）。
（图片来源网络，侵删） -
负荷分配与监控
根据船舶负荷需求，逐步启动各类设备（如空调、风机、照明等），避免同时启动大功率设备导致冲击电流过大，监控船舶主配电板的负荷电流，确保不超过岸电额定容量，若岸电设有远程监控系统，港口管理部门可实时监测供电状态，一旦发现异常（如过载、短路），可远程切断电源。 -
运行中的巡检
供电期间，需定期对岸电电缆、连接接头及船舶岸电接入屏进行巡检，检查有无发热、异味、松动或绝缘层破损等异常现象，重点监测电缆接头温度（使用红外测温仪），若温度超过60℃，需立即停止供电并排查原因，注意船舶电网的稳定性，观察有无电压波动、频率漂移等问题，必要时调整负荷分配。
断岸电操作流程
-
负荷卸除与开关断开
停止供电前，需逐步卸除船舶负荷（依次关闭非必要设备），仅保留基本供电回路（如应急照明、导航设备），断开船舶岸电接入屏的主开关，确认船舶电网已切换为辅机供电（或应急电源），检查主配电板状态正常。 -
电缆断开与回收
使用绝缘工具断开岸电连接器，确保操作过程中身体不接触带电部分，断开后，将电缆从船舶密封装置中取出，沿指定路径回收至电缆存放架，避免电缆扭曲、打结，回收后，检查电缆及接头有无损坏，妥善存放以备下次使用。 -
设备复位与记录
复位岸电接入屏的保护装置开关，清理作业区域，移除安全警示标识，记录本次岸电供电的起止时间、负荷情况、运行参数及异常事件（若有），形成岸电使用日志，便于后续维护与管理。
岸电系统关键设备要求
为确保岸电安全运行，船舶与岸基需配备以下关键设备：
| 设备名称 | 功能要求 |
|---|---|
| 岸电接入屏 | 安装在船舶上，具备主开关、保护装置（过载、短路、相序保护）、电压/频率指示表等，实现岸电与船舶电网的连接与保护。 |
| 电缆与连接器 | 电缆需采用耐候、耐油、阻燃材料，截面积根据负荷计算确定；连接器需具备防水、防腐蚀、锁紧功能，中压系统需使用绝缘性能强的专用连接器。 |
| 变压器/变频装置 | 当岸电参数（电压、频率）与船舶不匹配时，用于调整电压或频率，确保供电兼容性。 |
| 接地系统 | 船舶与岸基需共同接地，接地电阻≤4Ω，漏电保护装置动作电流≤30mA，防止触电事故。 |
注意事项
- 恶劣天气应对：遇雷雨、大风（≥6级）等天气，应停止岸电连接或断电操作，防止电缆受力过大或雷击损坏设备。
- 人员资质：操作人员需具备电气专业知识，熟悉船舶电气系统及岸电设备操作规程，持证上岗（如船舶电工证）。
- 维护保养：定期检查岸电电缆、连接器、接地装置等，老化或损坏部件需及时更换；岸电接入屏需定期校验保护装置，确保功能可靠。
相关问答FAQs
Q1：船舶并岸电时，如果相序错误会有什么后果？如何避免？
A：相序错误会导致船舶三相电机（如泵、风机）反转，可能引发机械故障或设备损坏；若相序保护装置失效，还可能造成短路事故，避免方法：并电前使用相序表检测岸电与船舶电网的相序，确保一致；岸电接入屏需安装相序保护继电器，一旦相序错误自动切断电源。
Q2：中压岸电（如6.6kV）与低压岸电（400V）操作有何区别？
A：中压岸电电压高、容量大，操作风险更高，需注意以下区别：①连接时需使用绝缘工具并穿戴高压绝缘防护装备，操作人员需经高压专业培训；②电缆接头需采用绝缘屏蔽设计，防止电击；③需配备专用中压配电柜及保护装置（如差动保护、接地保护）；④操作过程需在船舶负责人与岸电管理人员共同监护下进行，严禁单人操作，低压岸电操作相对简单，但仍需遵守基本安全规范,确保参数匹配及连接牢固。
