船舶倾斜试验台是船舶设计与建造过程中用于确定船舶实际重量及重心位置的关键试验设施，其精度直接关系到船舶的稳性安全，是船舶入级检验和法定检验的强制性项目，试验台通常由试验平台、液压系统、测量系统、约束装置等核心部分组成，通过可控的倾斜角度模拟船舶在横倾状态下的受力情况,从而计算出船舶的实际重量和重心坐标。
船舶倾斜试验台的构成与工作原理
船舶倾斜试验台的搭建需根据船舶类型（如散货船、油船、集装箱船等）和吨位进行定制，但其核心组成部分具有共性。
试验平台
试验平台是船舶倾斜试验的承载基础，通常为坚固的钢筋混凝土结构或钢结构平台，表面需保持平整度误差在±1mm以内，平台通过铰接装置与地基连接，形成可绕纵向轴线转动的“跷跷板”结构，平台两侧设有液压顶升系统，通过同步控制液压缸的伸缩，实现平台的平稳倾斜，倾斜角度范围一般为0°-15°，且倾斜速率需严格控制在0.5°/min以内，避免因加速度过大导致测量误差。
约束与固定装置
为确保试验过程中船舶仅发生横倾而不发生纵倾或水平位移，试验平台需配备高效的约束装置，包括：
- 纵向挡块：限制船舶沿船长方向移动；
- 横向止荡装置：通常采用柔性索具或液压缓冲器，允许船舶自由横倾但防止过度晃动；
- 船舶固定点：在船舶甲板或船体预设的固定点上安装拉力传感器，与平台连接以监测倾斜过程中的受力变化。
测量系统
测量系统是倾斜试验的核心，由位移传感器、角度传感器、重量传感器和数据采集系统组成。

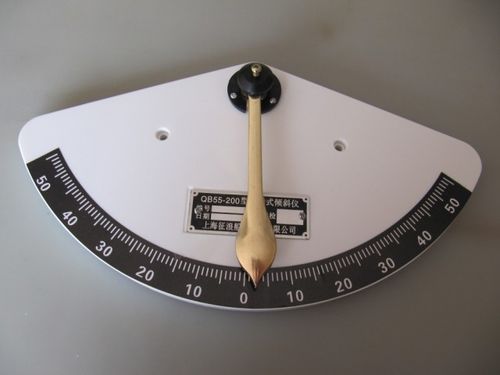

- 角度传感器：高精度倾角仪（分辨率达0.001°）实时监测平台倾斜角度；
- 位移传感器：测量船舶横倾时重心偏移量，通常安装在船舶甲板两侧的标记点处；
- 重量传感器：用于记录试验载荷（如压载水、移动重物）的重量，确保载荷精度±0.5%以内；
- 数据采集系统：通过计算机同步采集所有传感器数据，采样频率不低于10Hz，确保数据连续性和准确性。
辅助系统
包括压载水系统（用于调整船舶初始浮态）、环境监测系统（记录风速、水流等环境参数，风速超过3m/s时需停止试验）、安全防护系统（平台两侧设置护栏和紧急制动装置）。
试验流程与数据处理
船舶倾斜试验需在船舶建造接近完成、具备航行状态（如主机安装完毕、舾装工作基本完成）时进行，试验流程严格遵循《国际海上人命安全公约》（SOLAS）和《船舶与海上设施法定检验规则》的要求。
试验准备
- 船舶状态调整：清除船上多余物资，固定所有可移动设备（如救生艇、货物），确保船舶处于“空载”或“设计载况”状态；
- 初始状态测量：通过水尺或液位计测量船舶初始吃水，计算初始排水量和浮心位置；
- 载荷布置：在船舶甲板两侧对称布置移动重物（通常为铸铁块），总重量约为船舶排水量的1%-2%，分多组（如4-6组）对称放置。
试验实施
试验分为“正倾斜”和“负倾斜”两个阶段，每个阶段至少进行3次有效测量，以消除随机误差，具体步骤如下：
- 初始平衡：将移动重物置于船舶中线位置，记录初始状态下的传感器数据；
- 倾斜加载：按预定顺序将移动重物向一侧移动，每次移动后等待船舶稳定（通常5-10分钟），记录倾斜角度、位移、拉力等数据；
- 反向倾斜：将移动重物对称移至另一侧，重复上述步骤；
- 数据复核：每次倾斜后检查船舶是否无纵倾、无水平位移，且环境参数符合试验要求。
数据处理与重心计算
通过试验数据计算船舶的实际重量和重心位置，核心公式基于力矩平衡原理：
-
实际重量计算：
[ \Delta = W_0 + \sum W_i ]
(\Delta)为船舶实际排水量（即实际重量），(W_0)为空船重量，\sum W_i为移动重物及压载水总重量。 -
重心高度计算：
[ KG = KM - GM ]
(KG)为重心高度，(KM)为横稳心高度（通过船舶静水力曲线查取），(GM)为初稳性高，通过倾斜试验数据计算：
[ GM = \frac{W \times s}{\Delta \times \tan\theta} ]
(W)为移动重物重量，(s)为移动距离，(\theta)为倾斜角度。 -
重心横向位置计算：通过左右两侧倾斜数据的对比，确定重心是否在中纵剖面上，若存在偏移，需通过调整压载水进行修正。
试验精度控制与影响因素
倾斜试验的精度直接影响船舶稳性评估的可靠性，需严格控制以下因素：
- 环境条件：试验需在平静水域进行，风速≤3m/s，水流速度≤0.1m/s，避免潮汐变化影响吃水测量；
- 设备精度：传感器需定期校准，角度误差≤0.002°，重量误差≤0.1%；
- 船舶状态：确保所有固定设备无松动，移动重物位置精确对称，避免自由液面影响（如液舱需装满或排空）；
- 数据一致性：多次测量结果的偏差需小于2%，否则需重新试验。
试验结果的应用与意义
倾斜试验确定的船舶实际重量和重心位置是船舶稳性计算的基础，直接用于：
- 稳性报告编制：作为船舶《稳性计算书》的核心参数，提交船级社和海事主管机关审核；
- 载重线确定：根据重心位置核定船舶载重线标志，确保船舶在不同载况下的稳性满足要求；
- 航行安全评估：为船舶设计航速、装载方案提供依据，避免因重心过高导致横倾稳性不足。
相关问答FAQs
Q1：为什么船舶倾斜试验必须在船舶建造接近完成时进行？
A：船舶倾斜试验的目的是确定船舶“空载”状态下的实际重量和重心位置，该状态需包含船舶所有固定设备（如主机、辅机、舾装件等）的重量，若在建造早期进行，后续安装的设备和材料会导致重量和重心发生变化，试验结果将失去准确性，试验需在船舶下水、主机安装完毕、舾装工作基本完成，且具备完整航行状态时进行。
Q2：如果倾斜试验结果与设计值偏差较大，如何处理？
A：试验结果与设计值偏差超过±1%时，需分析原因并进行修正，常见原因包括：船舶建造过程中材料超重、设备安装位置偏离、未计入的临时载荷等，处理步骤包括：①复核试验数据，排除测量误差；②详细核查船舶重量分布，找出超重或重心偏移的部件；③通过调整压载水位置或修改设计（如移动设备位置）进行修正；④重新进行倾斜试验，直至结果满足规范要求，最终修正后的数据需经船级社认可，并更新船舶《稳性计算书》。
