船舶废气流程图是现代船舶发动机废气处理系统的直观展示,其核心目标是将内燃机（如主发动机、辅发动机）燃烧产生的有害物质进行高效净化，以满足国际海事组织（IMO）及各国排放法规要求，整个流程通常包括废气收集、预处理、核心处理单元（如SCR系统、洗涤塔等）和最终排放四个主要阶段，各环节通过管道、传感器、控制阀等设备连接，形成完整的闭环处理系统。
在废气收集阶段,发动机排气歧管排出的高温废气（温度通常为300-500℃）首先通过膨胀节或波纹管缓冲压力波动，随后进入废气总管，总管上安装温度传感器（监测废气温度）和氧传感器（监测过量空气系数），为后续处理提供数据支持，对于低速二冲程发动机，废气直接通过总管进入处理单元；而四冲程发动机则可能先通过涡轮增压器回收能量，再进入废气系统，此阶段需注意管道保温，防止废气温度过低导致后续处理效率下降，同时避免高温对管道材料的腐蚀。

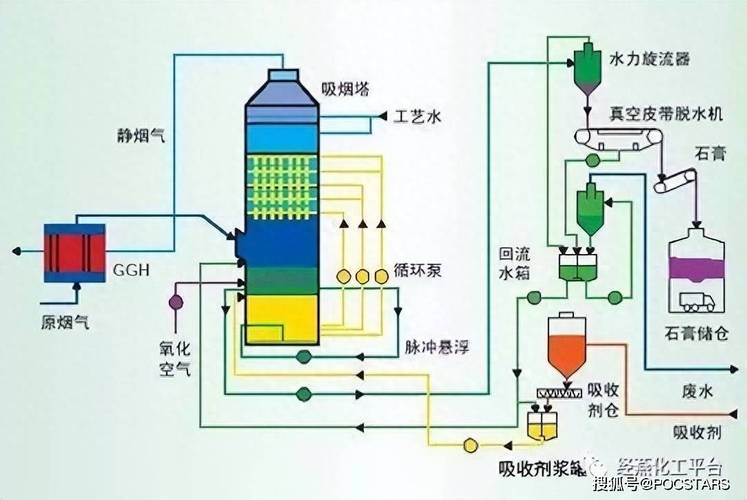

预处理阶段主要针对废气中的大颗粒物和硫氧化物进行初步处理,对于配备开式洗涤塔的系统，废气首先喷入海水或淡水，通过文丘里管加速气液混合，使部分SO₂溶于水形成亚硫酸盐，同时洗涤废气中的碳烟颗粒，洗涤后的废气经过气水分离器去除液滴，再进入下一单元，对于不使用洗涤塔的船舶，则通过惯性式或旋风式分离器去除大颗粒物，保护后续催化剂不受堵塞，此阶段的关键参数包括洗涤液pH值（需控制在8-9以促进SO₂吸收）和液气比（通常为0.5-1.0 L/m³），直接影响预处理效果。
核心处理单元是废气净化的关键,根据船舶类型和排放标准不同，主要分为选择性催化还原（SCR）系统和废气洗涤系统（EGC/洗涤塔），SCR系统适用于低硫油或使用洗涤塔后的废气，其流程为：预处理后的废气与尿素溶液（32.5%浓度）在喷射混合器中均匀混合，在催化剂（如V₂O₅-WO₃/TiO₂）作用下，于300-400℃温度区间将NOₓ还原为N₂和H₂O，催化剂层通常分为上层（粗颗粒过滤）、中层（催化反应）和下层（精细过滤），需定期检查压差（正常范围＜5 kPa）以防堵塞，而洗涤塔系统则通过多级喷淋（上层除颗粒，中层脱硫，下层降温）和碱液添加（如NaOH）进一步降低SO₂排放，洗涤后的废水需经油水分离和中和处理达标后排放，对于LNG动力船舶，废气中NOₓ含量较低，可能仅需氧化型催化器（DOC）将CO和碳氢氧化物氧化为CO₂和H₂O。
最终排放阶段需确保处理后的废气达标排放,SCR系统出口废气中NOₓ浓度需低于IMO Tier Ⅲ标准（2.0 g/kWh），洗涤塔出口SO₂浓度需低于洗涤塔区域法规（如北美排放控制区ECA的0.1% m/m），排放前，通过烟囱上的监测传感器（如CEMS系统）实时检测污染物浓度，数据传输至船舶控制系统，若超标则自动调整尿素喷射量或洗涤液流量，烟囱内需设置消音器降低排气噪音，部分船舶还配备废气再循环（EGR）系统作为辅助手段，将部分废气引入气缸内降低燃烧温度，从源头减少NOₓ生成。
以下是船舶废气处理系统常见问题的解答：
Q1：船舶废气洗涤塔的废水为何需要处理？直接排放有何影响？
A1：洗涤塔废水含有高浓度亚硫酸盐、悬浮物、微量重金属及油脂，直接排放会破坏海洋生态，亚硫酸盐消耗水中溶解氧，导致水体缺氧；重金属可能通过食物链富集；油脂影响海洋生物呼吸，根据IMO MEPC.227(64)决议，洗涤塔废水需经油水分离（含油量＜15 ppm）、pH调节（至6-9）和中和处理，达标后方可排放，部分船舶还配备结晶装置回收盐分以减少污染。
Q2：SCR系统催化剂失效的主要原因有哪些？如何延长使用寿命？
A2：催化剂失效主要因中毒（燃油硫分超标生成硫酸盐堵塞微孔）、磨损（废气中颗粒物冲刷）、高温烧结（温度＞500℃导致活性组分晶粒长大）和油污覆盖（未燃烧碳氢物附着），延长寿命的措施包括：使用低硫燃油（硫含量＜0.5% m/m）；控制废气温度在300-400℃；定期进行反吹清洁（每周1-2次）；避免频繁启停发动机导致温度骤变，正常情况下，SCR催化剂使用寿命可达16000-24000小时，到期需更换催化剂模块。
