CAD中画船舶线型图格子线，可先确定比例和间距，用直线命令绘制横向与纵向基准线，
前期设置
-
新建图层：打开CAD软件，创建一个新的图层，专门用于绘制船舶线型图的格子线，以便于后续管理和修改,将该图层设置为当前图层。
（图片来源网络，侵删） -
设置捕捉与栅格：根据船舶线型图的实际需求，在状态栏中设置间距捕捉和栅格，若站距为4500，水线间距为700，则可将间距捕捉和栅格设为（4500，700）并开启。
绘制基线
-

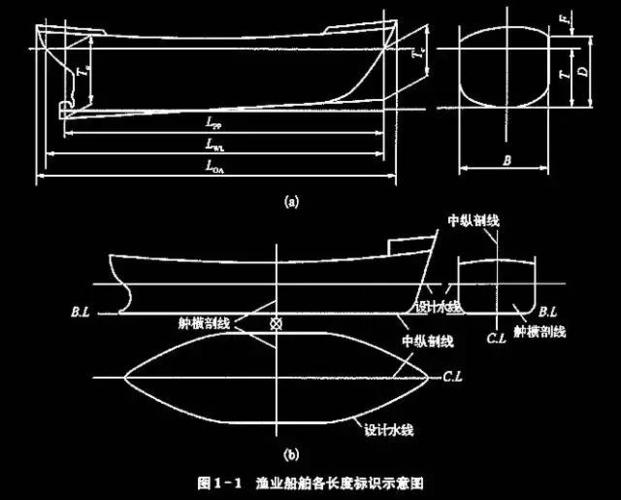

确定起点：在适当位置确定纵剖线图的基线起点和半宽水线图的中线起点,可参考相关教材或已有的船舶设计资料来确定大致位置。
-
绘制线条：使用CAD的直线绘制工具，按照设定的站距和水线间距，绘制出纵剖线图的基线和半宽水线图的中线,这些基线将作为后续绘制格子线的基准。
绘制格子线
-
绘制纵剖线：以纵剖线图的基线为起点，按照站距4500的间隔，使用复制或偏移命令，依次绘制出其他纵剖线,确保每条纵剖线之间的间距准确无误。
（图片来源网络，侵删） -
绘制水线：以半宽水线图的中线为起点，按照水线间距700的间隔，使用类似的方法绘制出其他水线,同样要保证水线之间的间距均匀一致。
-
检查与调整：完成格子线的绘制后，仔细检查各线条的位置和间距是否符合要求，如有偏差,及时进行调整。
相关问题与解答
-
问题：如果绘制的格子线不整齐或间距不一致,可能是哪些原因导致的？
- 解答：可能的原因包括设置的间距捕捉和栅格数值不准确、绘制过程中使用了不精确的绘图工具或命令、没有严格按照设定的间距进行复制或偏移等，解决方法是重新检查和设置间距捕捉和栅格，确保使用精确的绘图工具和命令,并严格按照要求进行操作。
-
问题：在绘制复杂的船舶线型图时,如何提高格子线绘制的效率和准确性？
（图片来源网络，侵删）- 解答：可以先制定好详细的绘图计划，明确各线条的位置和间距关系，利用CAD的块功能，将常用的图形元素定义为块，以便在需要时快速插入，还可以使用CAD的脚本文件或宏命令,自动执行一些重复性的操作。
