什么是船舶分段建造？
船舶分段建造法,也常被称为“分段建造法”或“模块化造船法”，其核心思想是“化整为零，集零成整”。

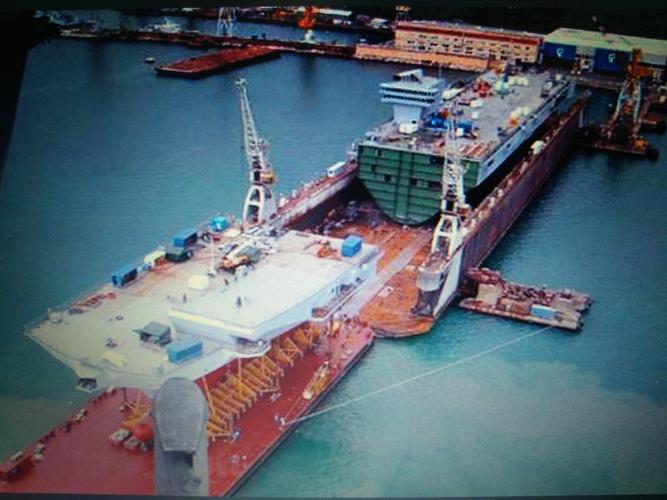

就是将整艘复杂的船舶,按照结构特点（如位置、功能、系统），在地面上预先划分成一个个独立的、尺寸和重量都便于管理的“分段”，在专门的工作区域内（称为“装焊平台”或“胎架”），像“搭积木”一样，完成每个分段的结构、舾装（设备安装）和涂装（油漆）工作，将这些已经完工的分段，按照精确的顺序，吊运至总装车间（船台或船坞）进行合拢，最终形成完整的船体。
（图片来源网络，侵删）
一个简单的比喻：
- 整体造船：就像在空中盖一座摩天大楼，所有结构都在一个地方完成，难度大、风险高、效率低。
- 分段造船：就像在工厂里预制好房子的墙体、楼板、门窗等模块，然后运到工地进行组装，速度快、质量可控、标准化程度高。
分段划分的基本原则
如何将一艘船科学地划分为分段,是造船的第一步，也是至关重要的一步，划分主要遵循以下原则：
- 结构完整性原则：划分线通常选择在结构相对薄弱或便于连接的位置，如横舱壁、纵舱壁、强肋骨、强横梁等，这样既能保证分段的自身强度，也便于后续的对接和焊接。
- 工艺性原则：分段的形状和尺寸要便于在地面平台上进行装配、焊接、翻身、吊运等作业，避免出现过于复杂或悬挑过大的结构。
- 重量和尺寸限制原则：分段的重量和尺寸必须受到船厂起重能力（龙门吊、行车）、运输通道、以及总装场地（船坞尺寸）的限制，确保分段能够被安全地吊运和定位。
- 精度和效率原则：划分应有利于保证建造精度，减少现场合拢的工作量，要能最大限度地实现平行作业，让多个分段可以同时在不同工位建造，缩短总周期。
分段的主要类型
根据在船体上的位置和功能,分段通常分为以下几类：
-

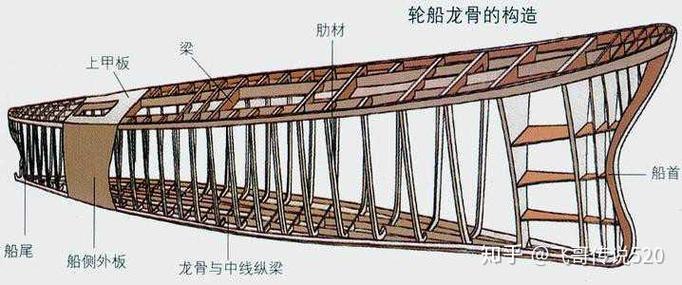

底部分段
（图片来源网络，侵删）- 组成：包括船底外板、内底板、船底纵骨、肋板、旁桁材等。
- 特点：结构相对简单，但通常面积大、重量重，是首批吊装的分段之一。
-
舷侧分段
- 组成：包括船体外板、肋骨、强肋骨、舷侧纵桁等。
- 特点：通常是曲面结构，形状复杂，需要通过胎架来保证其线型。
-
甲板分段
- 组成：包括甲板板、横梁、纵骨、强横梁等。
- 特点：平面结构，相对简单，常与舱壁分段组合成“立体分段”。
-
舱壁分段
- 组成：包括横舱壁或纵舱壁板、扶强材（垂直或水平）。
- 特点：通常是平面结构，强度高，是划分船舱的重要结构。
-
首/尾分段
- 组成：位于船舶最前端和最后端，结构复杂，线型变化剧烈。
- 特点：通常由多个底部分段、舷侧分段和甲板分段组合而成，形成一个大的“立体分段”或“总段”。
-
上层建筑分段
- 组成：包括船桥、居住舱室、机舱棚等。
- 特点：通常采用“模块化”程度最高的建造方式，在远离主船体的区域进行预舾装和涂装，然后作为一个整体吊装上船，极大地缩短了码头周期。
-
总段
- 定义：由两个或多个分段（如底部分段+舷侧分段+甲板分段）预先在地面合拢而成的一个更大的、近似立方体的独立单元。
- 特点：合拢程度最高，精度要求也最高，吊装一个总段，相当于完成了船体一个较大区域的建造，能极大提高总装效率。
分段建造的完整流程
分段建造是一个标准化的流水线过程,主要包括以下步骤：
准备阶段
- 图纸深化：根据详细设计图纸，绘制分段施工图，明确每个零件的形状、尺寸和焊接要求。
- 材料准备：采购钢板、型材等原材料，并按照图纸进行切割（如数控切割、等离子切割）。
零部件装配
- 小组立：将最小的零件（如加筋板、T型梁）在小组立工位上焊接成组件。
- 中组立：将小组立件和部分零件装配成更大的部件（如一个肋板、一个带纵骨的板块）。
分段组装
- 在装焊平台或胎架上，将中组立件和散装零件按照图纸组装成一个完整的分段。
- 使用定位工具（如马板、定位焊）确保所有部件的位置准确无误。
焊接与检验
- 焊接：按照焊接工艺规程，对分段的所有焊缝进行焊接，这是保证结构强度的关键环节。
- 无损检测：焊接完成后，对焊缝进行质量检验，常用方法包括：
- 目视检查
- 超声波探伤
- X射线探伤
- 磁粉探伤
翻身与二次装配
- 分段翻身：对于平胎架建造的底部分段或甲板分段，需要通过大型行车将其翻身，以便焊接另一侧的焊缝和进行涂装。
- 二次装配：将多个平面分段合拢成一个立体分段或总段。
舾装作业
- 预舾装：在分段阶段，将管路、电缆、设备支架、通风管道、阀门等安装到分段上，这是现代造船的精髓，称为“壳、舾、涂一体化”。
- 单元舾装：将多个设备和管路预先组装成一个功能单元，再整体吊装到分段上。
- 区域舾装：按区域（如机舱、居住区）进行集中舾装。
涂装作业
- 分段涂装：在分段合拢前，完成所有区域的底漆和部分中间漆，这被称为“涂装先行”，是防止船体锈蚀的关键。
- 合拢后涂装：分段合拢后，对对接焊缝和损坏的漆面进行最终涂装。
吊装与合拢
- 将所有建造完成的分段和总段,按照“从下到上、从里到外、从中间到两端”的顺序，用大型龙门吊精确地吊装到船坞或船台上。
- 通过定位、对齐、焊接，将所有分段连接成一个完整的船体。
分段建造法的巨大优势
- 显著缩短造船周期：多个分段可以同时在不同工位平行建造，大大缩短了船台/船坞的占用时间。
- 提高生产效率：工作从高空和狭小船内转移到地面，作业条件好，劳动效率高。
- 保证建造质量：地面作业便于控制精度，焊接质量检验更方便，涂装环境更稳定，整体质量更有保障。
- 降低建造成本：减少了高空作业和船内作业的风险，降低了劳动强度和安全成本；标准化和流水线生产降低了管理成本。
- 改善作业环境：大部分工作在室内或半室内进行，受天气影响小，工作环境更安全、更舒适。
挑战与未来趋势
- 挑战：对生产设计精度要求极高；前期投入大，需要大型起重设备和宽敞的场地；各工种、各工序的协调管理非常复杂。
- 未来趋势：
- 数字化与智能化：利用BIM（建筑信息模型）、数字孪生技术进行虚拟建造和仿真，实现全过程数字化管理。
- 自动化与机器人：推广焊接机器人、切割机器人、喷涂机器人等，进一步减少人工干预，提高精度和效率。
- 绿色造船：发展环保材料、节能工艺，并实现分段建造过程中废料的回收利用。
船舶分段建造方法是现代造船工业的基石,它通过科学地组织生产，将复杂的造船过程分解为一系列标准化、模块化的作业，从而实现了高效、优质、低成本的船舶建造，随着科技的不断进步，这一方法仍在持续演化，向着更智能、更绿色的方向发展。
