船舶锚机安装步骤
第一阶段：安装前准备
这一阶段是确保安装工作顺利进行的基础，准备工作越充分,安装过程就越顺利。
技术准备
（图片来源网络，侵删）
- 图纸会审： 仔细研究锚机安装图纸、船体结构图纸、电气和液压系统图纸，理解锚机的型号、规格、重量、重心、技术要求以及与其他系统的接口关系。
- 工艺文件编制： 根据图纸和技术要求，编制详细的安装工艺规程，明确安装顺序、精度要求、检验方法和安全措施。
- 技术交底： 对所有参与安装的施工人员进行技术交底，确保每个人都清楚自己的任务、技术标准和安全注意事项。
场地与工具准备
- 施工区域清理： 清理锚机基座周围的施工区域，确保有足够的空间进行吊装和操作，移除不必要的杂物,设置安全警示标识。
- 设备与工具准备：
- 起重设备： 根据锚机重量选择合适的吊车、行车或手拉/手扳葫芦,并检查其安全性能。
- 测量工具： 水平仪（框式水平仪、电子水平仪）、激光经纬仪、钢卷尺、线坠等。
- 安装工具： 活动扳手、梅花扳手、液压扳手、电焊机、临时支撑/调整用的螺旋顶、楔子等。
- 辅助材料： 垫片（如调整垫片、环氧垫片）、润滑脂、清洁布等。
基座检查与处理
- 尺寸复核： 复测船体上锚机基座的安装位置、尺寸（长、宽、对角线）和螺栓孔间距,确保与锚机底座完全匹配。
- 表面检查： 检查基座面板是否平整、有无变形、裂纹或严重的焊接缺陷，清理所有油污、锈迹、油漆和焊渣。
- 螺栓孔检查： 检查所有螺栓孔是否畅通、无毛刺,尺寸是否符合要求。
- 水平度初步测量： 使用水平仪初步测量基座面板的水平度,了解需要调整的量和方向。
第二阶段：锚机吊装与就位
这是将沉重的锚机本体安装到预定位置的关键步骤。
吊装方案制定
（图片来源网络，侵删）
- 计算锚机的吊装重量（包括吊具重量）。
- 确定吊点位置,确保锚机在吊装过程中保持平衡和稳定。
- 规划吊车的站位、移动路径和锚机的空中吊运路线,避开障碍物。
- 明确现场指挥人员和信号人员。
吊装作业
- 试吊： 将锚机稍微吊离地面或支撑面，悬停片刻，检查吊具的可靠性、锚机的平衡性和吊车的稳定性。
- 正式吊装： 在统一指挥下，缓慢、平稳地将锚机吊至基座正上方。
- 对位： 小心调整锚机位置，使底座上的螺栓孔与基座上的螺栓孔对准，这个过程需要非常精细，严禁强行撬动或敲击锚机来对孔,以免损坏设备或船体结构。
第三阶段：精确调整与紧固
这是保证锚机长期稳定运行的核心环节,对精度要求极高。
水平度调整
- 目标： 将锚机底座调整至图纸要求的水平度（通常要求水平度在0.1mm/m - 0.3mm/m之间，具体参照厂家规范）。
- 方法：
- 使用框式水平仪在锚机底座加工面的纵、横两个方向上进行测量。
- 根据测量结果，使用螺旋顶或液压千斤顶从底部顶起锚机。
- 在锚机底座与基座之间塞入调整垫片（通常为不锈钢片）,直到水平度达标。
- 调整垫片的布置应尽量均匀，并确保其接触良好，对于高精度要求，可使用环氧树脂垫片进行最终灌浆。
标高与位置复核
（图片来源网络，侵删）

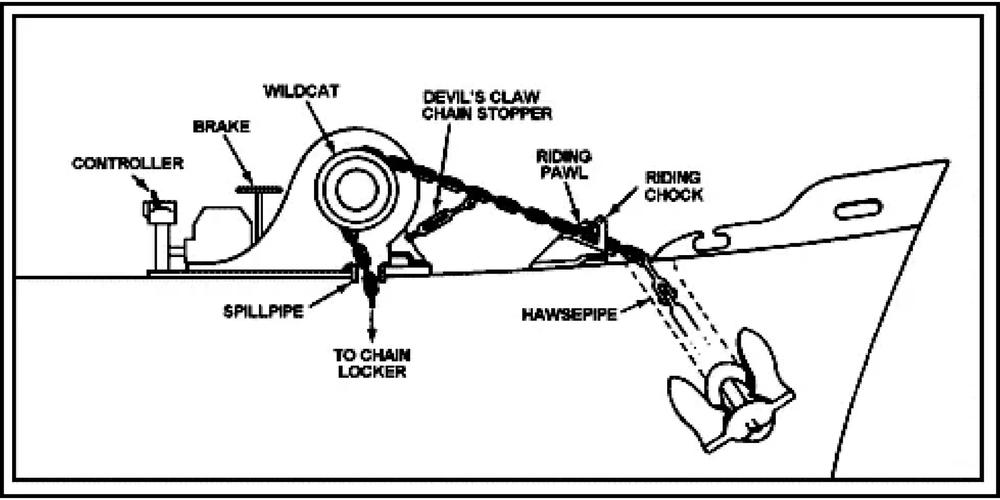

- 标高检查： 使用水准仪复核锚机链轮或导链口的中心线高度,确保其与甲板上的锚链筒出口中心线在垂直方向上对齐。
- 位置检查： 使用经纬仪或拉线法，复核锚机在甲板平面内的位置,确保其中心线与船舶中心线或锚链筒中心线一致。
紧固地脚螺栓
- 清洁： 将地脚螺栓和螺栓孔清理干净,涂抹指定的防咬合剂或润滑脂。
- 顺序： 螺栓的紧固必须对称、交叉、分步进行，以防止锚机底座因受力不均而变形，通常分为2-3个步骤进行。
- 扭矩： 使用液压扭矩扳手，按照厂家规定的扭矩值和顺序进行最终紧固，确保每个螺栓都达到设计扭矩,这是保证连接牢固性的关键。
- 锁紧： 紧固后，使用止动垫圈或开口销等方式将螺母锁紧,防止松动。
第四阶段：附件安装与系统连接
锚机本体安装完成后,需要安装其附属部件并连接相关系统。
锚链安装
- 将锚链的一端通过锚链筒,从锚链舱引出。
- 将锚链的末端连接到锚机的链轮上,通常使用专门的卸扣或连接环。
- 确保锚链在链轮上的位置正确，无扭曲、卡滞现象。
制动器安装与调整
- 安装锚机的手动和（或）液压制动器。
- 调整制动器的刹车带与刹车鼓之间的间隙，确保制动灵活可靠,制动器应能安全地刹住满载的锚链。
传动部件安装
- 如果是液压锚机,安装液压马达。
- 如果是电动锚机,安装联轴器连接电机和减速箱。
- 确保连接对中良好,使用百分表进行精确测量。
系统连接
- 液压系统： 连接液压管路，确保接头清洁、密封良好，无泄漏,按照要求进行管路冲洗和压力测试。
- 电气系统： 敷设和连接电缆，接线正确、牢固，做好接地,进行绝缘测试和通电前的检查。
- 控制系统： 连接控制箱、限位开关（如锚链长度限位、过载保护等）、操纵手柄等。
第五阶段：检查、测试与报验
这是安装工作的最后阶段,验证锚机是否满足设计和使用要求。
安装质量检查
- 外观检查： 所有连接螺栓是否按规定扭矩上紧并锁紧；附件是否安装齐全；油漆有无损坏。
- 间隙检查： 检查运动部件之间是否有足够的间隙,有无摩擦干涉。
- 管路和线路检查： 液压管路、电气线路的走向是否规范,有无被刮擦或挤压的风险。
空载测试
- 目的： 检查锚机在无负载情况下的运行状况。
- 点动电机或启动液压泵,检查转向是否正确。
- 进行正、反转操作，检查运行是否平稳，有无异常噪音、振动和发热。
- 测试离合器（如果配备）的啮合与脱开是否灵活、到位。
- 测试制动器的开启和制动是否灵敏可靠。
负载测试
- 目的： 验证锚机在额定负载下的性能和安全保护功能。
- 抛锚/起锚测试： 进行实际抛锚和起锚操作，测试其工作能力,通常要求进行单锚和双锚的测试。
- 过载保护测试： 模拟或实际施加超载（通常为额定拉力的110%），检查过载保护装置（如安全阀、过流继电器）是否能及时动作,切断动力。
- 制动测试： 在锚链满载悬垂状态下,测试制动器能否可靠刹住锚链。
交工报验
- 整理资料： 整理所有安装记录、测量数据、测试报告等文件。
- 提交报验： 向船级社（如CCS, ABS, DNV等）和船东提交报验申请。
- 现场检验： 配合船级社验船师和船东代表进行最终的安装检验和功能试验。
- 签收： 所有项目检验合格后，由船级社和船东在完工文件上签字确认,锚机安装工作正式完成。
安全注意事项
- 起重安全： 严格遵守吊装安全规程,吊装半径内严禁站人。
- 高空作业： 如需在高空作业，必须系好安全带,设置安全网。
- 工具管理： 工具应放入工具袋,防止高空坠物。
- 用电安全： 电气接线必须由专业电工操作,遵守用电安全规范。
- 个人防护： 施工人员必须佩戴安全帽、防护眼镜、手套等个人防护用品。
通过以上五个阶段、严谨细致的步骤，才能确保船舶锚机被正确、安全地安装,为船舶的可靠停泊提供坚实保障。
