埋弧焊若不打底易致未熔合缺陷，应适当加大装配间隙、优化焊接参数，必要时增设钢衬垫或
为何出现“不打底”？
“不打底”指埋弧焊过程中焊缝根部未完全熔透或未形成有效连接，常见表现为根部夹渣、气孔、未熔合缺陷，其根本原因在于热输入不足或工艺条件不满足根部成型要求,以下从关键影响因素展开解析：
✅ 主要原因排查表
| 序号 | 潜在原因 | 典型特征 | 关联性等级 |
|---|---|---|---|
| 1 | 装配间隙过小/过大 | 根部无空间供熔池渗透 | |
| 2 | 焊接电流偏低 | 电弧穿透力弱 | |
| 3 | 行走速度过快 | 单位长度能量密度下降 | |
| 4 | 坡口角度/钝边尺寸不当 | 阻碍熔渣上浮与金属流动 | |
| 5 | 背衬装置缺失或失效 | 熔融金属下垂流失 | |
| 6 | 焊丝偏移量超差 | 偏离坡口中心线＞2mm | |
| 7 | 层间清理不彻底 | 前道焊缝氧化物残留 | |
| 8 | 电源极性接反 | DCEP误用为DCEN |
针对性解决方案矩阵
🔹 结构设计优化方案
| 改进项 | 实施标准 | 效果验证方法 |
|---|---|---|
| 对接间隙 | δ=2~3mm（单面焊双面成形） | 塞尺测量+X光透视 |
| 坡口角度 | α=60°±5°（V型坡口） | 角度尺检测 |
| 钝边厚度 | p=1~2mm | 卡尺测量 |
| 反变形预留 | 根据板厚预置3~5°仰角 | 水准仪监测 |
🔹 工艺参数补偿策略
| 调控维度 | 基准值范围 | 动态调整原则 |
|---|---|---|
| 焊接电流(I) | 500~700A（Φ4.8mm焊丝） | 每增加1mm板厚+50A |
| 电弧电压(U) | 28~34V | 保持I/U≈14~17倍关系 |
| 行走速度(v) | 30~50cm/min | 板厚每增1mm降速5%~8% |
| 热输入(q) | q=ηUI/v≥2.5kJ/cm | 实时计算校验 |
🔹 特殊工装配置建议
| 场景类型 | 推荐方案 | 注意事项 |
|---|---|---|
| 薄板长直缝 | 铜衬垫+陶瓷喷嘴组合 | 衬垫厚度≥8mm |
| 大拘束度构件 | 随行跟踪水冷滑块 | 冷却速率控制在8℃/s以内 |
| 曲面过渡区 | 可调角度仿形机构 | 曲率半径R≥150mm |
典型工况处置流程
案例：压力容器纵缝封底失败

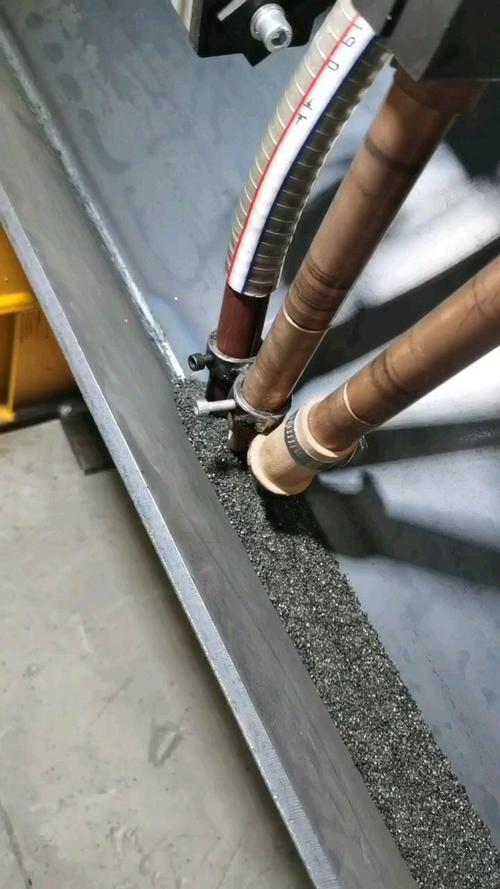

（图片来源网络，侵删）
- 现场诊断 → 发现根部存在链状分布的微小气孔群
- 根源追溯 → 经光谱分析确认氢含量超标（[H]=7.2ppm）
- 系统整改：
- 更换低氢型SJ101G焊剂（原普通HJ431）
- 增设焊前烘干箱（350℃×2h保温）
- 修改程序延迟引弧时间至0.8s
- 质量验证 → RT检测Ⅰ级片合格率提升至98.6%
相关问题与解答
Q1: 当板材厚度超过40mm时应如何处理？
A: 建议采用"U+V"复合坡口设计，首层用φ4.8mm焊丝施焊，后续改用φ3.2mm细丝填充，注意分层冷却至150℃以下再续焊,防止层间过热脆化。
Q2: 不锈钢复合板焊接有何特殊要求？
A: 需严格控制道间温度＜100℃，选用ER309LMo焊丝配合SJ601烧结焊剂，基层焊接完成后进行PT着色检测,过渡层必须覆盖基层焊缝不少于3mm。
预防性质量控制要点
| 控制节点 | 检测工具 | 验收标准 |
|---|---|---|
| 组对前清洁度 | 白棉布擦拭+目视 | 无可见油污/氧化皮 |
| 焊前预热温度 | 红外测温仪 | 100~150℃（依PWHT曲线） |
| 层间清根深度 | 电动铣刀+深度尺 | ≥0.5mm且露出金属光泽 |
| 终焊后变形量 | 全站仪三维扫描 | ≤3mm/m（受压部件） |
通过上述系统性的技术管控，可有效解决埋弧焊根部成形不良问题，实际应用中需结合具体工况进行参数微调，建议首次施工前进行工艺评定试验（PQ
（图片来源网络，侵删）
