船舶AIS安装系统图如何正确解读?

船舶AIS安装系统图是指导船舶自动识别系统(AIS)设备正确安装、接线及集成的技术文档,其核心目标是确保AIS设备与船舶其他导航、通信系统的协同工作,满足国际海事组织(IMO)及船级社的规范要求,系统图通常以模块化形式呈现,涵盖设备布局、连接关系、电源分配、数据流向等关键信息,是船舶电气设计和施工的重要依据。

系统图的核心组成要素

船舶AIS安装系统图需明确以下核心要素,以确保安装的完整性和可靠性:

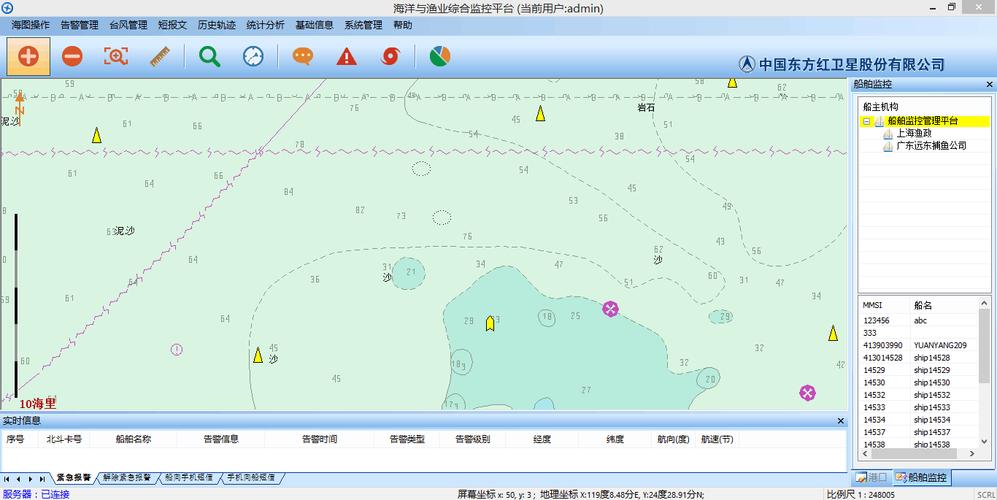

船舶AIS安装系统图如何正确解读?-图1
(图片来源网络,侵删)
  1. 设备清单与布局
    系统图首先需列出AIS系统的所有设备,包括AIS主机(含内置GPS/DGNSS接收机)、VHF/DSC天线、GPS天线(若独立)、显示器(ECDIS或专用AIS显示器)、电源单元(含浪涌保护器)等,设备布局需结合船舶结构,明确AIS主机通常安装在驾驶室或电子设备间,确保通风、散热及操作便利性;VHF天线需安装在船舶最高点,避免遮挡(如桅杆顶部),且与雷达、卫星通信天线保持足够距离(一般≥1米),以减少电磁干扰;GPS天线需安装在开阔处,确保无金属遮挡,同时远离VHF天线及其他发射源,防止信号干扰。

  2. 连接关系与线缆类型
    系统图需通过线缆符号及标注,清晰各设备间的连接方式,关键连接包括:

    • VHF天线与AIS主机:通过低损耗同轴电缆(如RG-8X或LMR-400)连接,线缆长度需根据天线位置精确计算,避免超过AIS主机支持的最大传输损耗(3dB)。
    • GPS天线与AIS主机:若采用独立GPS天线,需使用双屏蔽同轴电缆(如RG-214),确保信号传输稳定性;若AIS主机内置GPS,则无需单独连接。
    • 数据接口连接:AIS主机与ECDIS、雷达、船舶局域网(LAN)的连接,通常采用NMEA 0183或NMEA 2000协议,NMEA 0183采用RS-232/RS-422串口通信,需注明TX/RX引脚定义;NMEA 2000基于CAN总线,需使用双绞屏蔽线(如DEVICENET),并终端电阻(120Ω)安装在总线两端。
    • 电源连接:AIS系统需采用独立电源回路,从船舶主配电板或应急配电板引接,通过电源单元(含AC/DC转换、滤波及浪涌保护)为设备供电,线缆需选用符合船用标准的耐火电缆(如CEFR),截面根据设备功率计算(通常AIS主机工作电流≤2A,线缆截面≥1.5mm²)。
  3. 电源分配与保护
    系统图中需包含电源分配单元(PDU)的示意图,明确各设备的供电路径及保护措施,AIS主机电源需安装直流断路器(如3A、DC24V),浪涌保护器(SPD)需安装在靠近设备端,防止雷电或电磁脉冲损坏电路,需注明电源极性(正极+、负极-),避免接线错误。

  4. 接地与屏蔽
    接地是AIS系统抗干扰的关键,系统图需要求所有设备外壳(AIS主机、天线底座、电源单元)通过接地铜排与船舶接地网可靠连接,接地电阻≤0.1Ω,同轴电缆屏蔽层需在两端(天线端和设备端)接地,且接地线尽量短,形成“单点接地”或“多点接地”低阻抗回路,减少电磁干扰(EMI)。

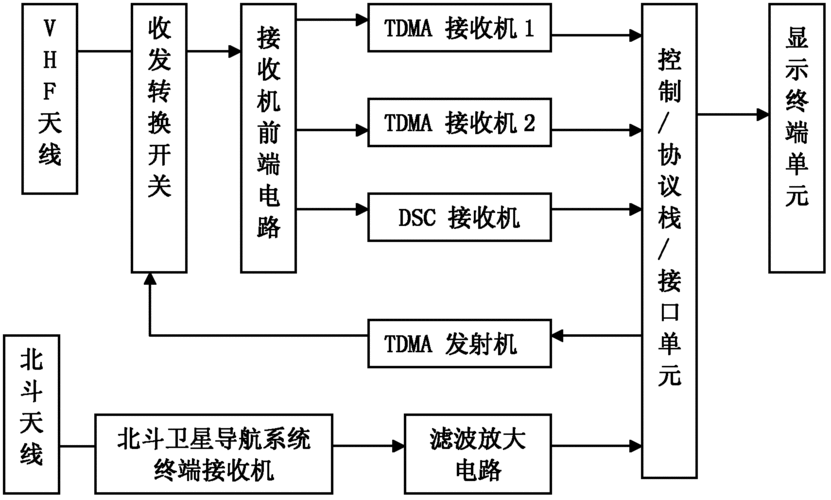

    船舶AIS安装系统图如何正确解读?-图2
    (图片来源网络,侵删)

系统图示例与关键参数说明

以下为简化版船舶AIS安装系统图的核心参数表,涵盖典型设备的安装要求:

设备名称 安装位置 连接线缆类型 关键参数 注意事项
AIS主机 驾驶室电子设备间,距地面1.2m 电源线:CEFR 1.5mm² 工作电压:DC24V±10%;功耗:≤50W 避免与雷达、VHF收发机同机柜,间距≥0.5m
VHF/DSC天线 桅杆顶部,垂直安装 同轴电缆:RG-8X 频率:156-162MHz;驻波比(VSWR)≤1.5 天线与雷达天线水平间距≥1m,垂直间距≥2m
GPS天线(独立) 船舶最高点,无遮挡 同轴电缆:RG-214 增益:28dBi;抗干扰能力:≥-90dBm 避免靠近卫星通信天线,间距≥3m
ECDIS显示器 驾驶室操作台,便于观察 NMEA 2000总线:双绞屏蔽线 波特率:115200bps;终端电阻:120Ω 总线长度≤250m,分支长度≤6m
电源单元(含SPD) 驾驶室附近,便于维护 输入线:CEFR 2.5mm² 输入:AC220V±10%;输出:DC24V/5A SPD响应时间≤10ns,最大放电电流≥20kA

安装注意事项

  1. 电磁兼容性(EMC)设计:AIS系统需符合IEC 60945标准,设备布局和线缆敷设需避免与强电磁干扰源(如大功率电机、雷达)平行敷设,若无法避免,需采用金属槽盒或屏蔽电缆隔离。
  2. 冗余设计:对于 SOLAS 强制要求配备AIS的船舶(如500总吨以上),建议AIS主机采用双电源备份(主电源+应急电源),确保在主电源故障时仍能工作。
  3. 测试与验证:安装完成后需进行功能测试,包括AIS信息发送(静态数据:船名、IMO号;动态数据:位置、航向、航速)、接收邻近船舶AIS信号、与ECDIS数据同步等,确保符合IMO MSC.74(69)决议要求。

相关问答FAQs

Q1:船舶AIS安装时,VHF天线与雷达天线的最小间距要求是多少?为什么?
A1:根据IEC 62388标准,VHF/DSC天线与雷达天线的水平间距应≥1米,垂直间距应≥2米,这是因为雷达工作在X波段(9.3-9.5GHz)或S波段(2.9-3.1GHz),其发射功率较大(可达几十千瓦),若距离过近,雷达信号可能通过VHF天线耦合进入AIS接收机,导致AIS灵敏度下降或通信中断,雷达天线的旋转也可能对VHF天线的方向性造成影响,合理间距可减少电磁干扰和物理遮挡。

Q2:AIS系统独立GPS天线与内置GPS接收机的选择依据是什么?
A2:选择独立GPS天线还是内置GPS接收机,需根据船舶航行区域和精度要求决定:

  • 内置GPS接收机:适用于近海或内河航行,对定位精度要求较低(10米)的场景,其优点是安装简便、成本低,但易受船舶结构遮挡(如上层建筑),导致信号弱或丢失。
  • 独立GPS天线:适用于远洋航行,对定位精度要求较高(≤3米,支持DGNSS差分)的场景,独立天线可安装在船舶最高点,确保无遮挡,配合外部差分基站(如SBAS、MSK)实现高精度定位,但需额外布线,成本较高。
    对于国际航行的商船,通常建议采用独立GPS天线,以满足SOLAS对AIS定位精度的强制要求(静态数据误差≤10米,动态数据误差≤30米)。

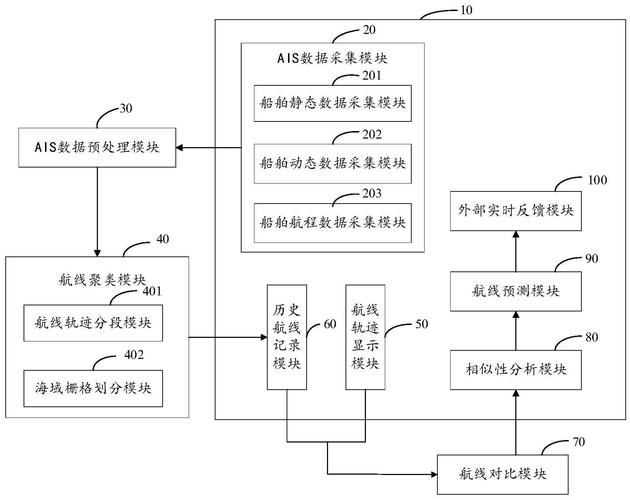

船舶AIS安装系统图如何正确解读?-图3
(图片来源网络,侵删)
