船舶主机中间轴承作为船舶动力系统的核心支撑部件,其运行状态直接关系到主机的稳定性和船舶航行安全，通过对中间轴承照片的分析，可以直观判断轴承的磨损情况、润滑状态及潜在故障风险，为维护保养提供重要依据，以下从结构特点、常见状态、故障识别及维护要点等方面展开详细说明。
中间轴承的基本结构与功能
中间轴承通常位于船舶主机曲轴的自由端或飞轮端,用于支撑曲轴的中间跨度，减少因曲轴过长产生的挠度，确保各主轴承受力均匀，其典型结构包括轴承座、轴承衬、轴瓦、润滑油路及密封装置等部分，轴承衬多采用巴氏合金或白合金材料，具有良好的耐磨性和嵌入性；轴瓦内表面加工有油槽，用于储存和分布润滑油；密封装置则防止润滑油泄漏和外部杂质进入，在正常工况下，中间轴承需承受曲轴传递的径向载荷、冲击载荷以及部分轴向力，因此其制造精度和安装要求极为严格。
中间轴承照片分析的关键要素
通过对中间轴承照片的观察,需重点关注以下区域：
-
轴瓦表面状态
- 正常状态：轴瓦表面光滑，油槽清晰可见，无明显划痕或磨损痕迹，颜色呈均匀的银白色或淡黄色（因合金材料不同而异）。
- 异常状态：若照片显示轴瓦表面出现沿轴向的条状划痕、局部烧蚀（呈现蓝色或黑色斑点）、合金层脱落或磨损不均匀，则可能表明润滑不良、异物进入或安装间隙不当，合金层剥落照片通常伴随边缘翘曲，需立即停机检修。
-
润滑油路及油孔
照片中应检查油孔是否堵塞，油槽内是否有积碳或杂质残留，正常油路应无堵塞迹象，润滑油分布均匀；若发现油孔被油泥或金属屑堵塞，说明润滑油过滤系统存在故障，可能导致轴瓦因缺油而磨损加剧。 -
轴承间隙与配合面

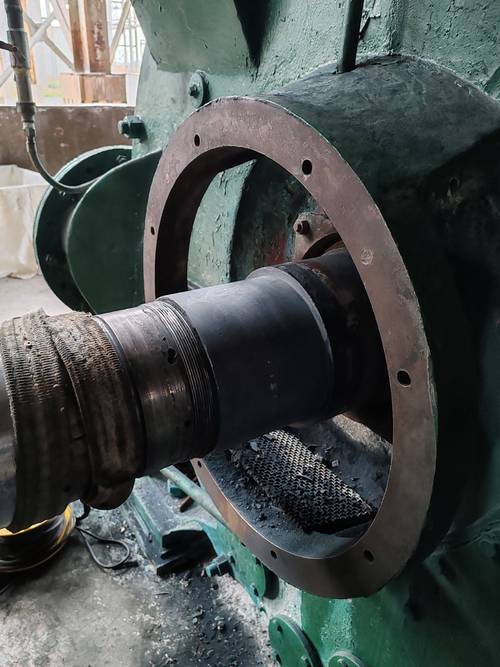

通过照片对比轴承座与轴瓦的贴合情况，可判断是否存在安装间隙过大或过小的问题，正常情况下，轴瓦与轴承座的配合面应紧密贴合，无晃动现象；若发现轴瓦在轴承座内松动，或轴承座出现裂纹，则需重新调整间隙或更换轴承座。
（图片来源网络，侵删） -
密封装置状态
密封件（如油封、防尘圈）的完整性至关重要，照片中若观察到密封唇口开裂、老化或磨损，可能导致润滑油渗漏或外部水分、灰尘进入轴承内部，加速轴瓦磨损，油封失效的照片通常会在轴承周围观察到油渍或杂质堆积。
典型故障照片特征及成因
以下是常见故障类型及其在照片中的表现特征：
| 故障类型 | 照片特征 | 主要成因 |
|---|---|---|
| 润滑不足 | 轴瓦表面干涩，有明显的摩擦划痕，局部出现“抱轴”迹象（蓝黑色烧伤） | 油泵故障、油路堵塞、润滑油选型不当或油位过低 |
| 异物进入 | 轴瓦表面嵌入金属颗粒、沙石等硬质异物，划痕呈不规则分布 | 空气滤清器失效、润滑油过滤不彻底、轴封损坏导致外部杂质进入 |
| 安装间隙不当 | 轴瓦与轴颈的接触不均匀，一侧磨损严重，另一侧几乎无磨损 | 安装时定位不准、轴承座变形或热膨胀量计算错误 |
| 疲劳磨损 | 轴瓦表面出现龟裂、剥落或疲劳裂纹，裂纹多沿合金层与基材结合处扩展 | 长期超负荷运行、轴瓦材质缺陷或频繁启停导致交变应力过大 |
基于照片分析的维护建议
- 定期拍摄对比照片：建立中间轴承的“健康档案”，在每次检修后、运行中及故障后拍摄照片，通过对比变化趋势判断磨损速率，若连续三次检修照片显示轴瓦磨损量超过0.1mm/年，需缩短检修周期或更换材质更优的轴瓦。
- 结合振动数据综合判断：照片分析需与主机振动监测数据结合，若照片显示轴瓦轻微划痕，但振动值异常升高，可能表明轴瓦已进入早期失效阶段，需进一步拆解检查。
- 润滑系统优化：针对照片中发现的油路堵塞问题，需检查润滑油滤器的精度是否满足要求（一般建议10-15μm），并定期更换滤芯；若油封失效，应更换耐高温、耐磨氟橡胶油封，并检查轴颈表面粗糙度（Ra≤0.8μm）。
- 安装工艺改进：对于安装间隙不当的轴承，可采用“假轴”工艺模拟安装过程，确保轴瓦与轴承座的过盈量控制在0.03-0.05mm；使用激光对中仪调整曲轴与中间轴承的同轴度，偏差应≤0.05mm/m。
相关问答FAQs
Q1：通过中间轴承照片能否直接判断轴承剩余寿命？
A1：照片分析可初步评估轴承的磨损程度，但无法精确计算剩余寿命，需结合以下数据综合判断：①轴瓦合金层厚度测量值（与标准值对比）；②润滑油中金属磨粒含量（光谱分析）；③主机振动频谱特征（若出现2倍频共振，表明轴承间隙已超标），建议通过照片发现异常后，立即进行拆解检测，实际测量轴瓦间隙和合金层厚度，再结合运行工况（如负荷率、转速）评估剩余寿命。
Q2：中间轴承照片显示轻微划痕，但主机运行正常，是否需要立即处理？
A2：即使主机运行正常，轻微划痕也需引起重视，划痕会破坏油膜完整性，长期运行可能导致划痕扩展为疲劳裂纹，处理措施如下：①短期：降低主机负荷10%-15%，减少冲击载荷；②中期：在下次停机检修时更换轴瓦，并检查轴颈表面是否有拉伤；③长期：优化润滑油黏度等级（如从ISO VG 68升级至VG 100），提升油膜厚度，若划痕深度超过0.2mm，必须立即停机更换，避免发生轴瓦抱轴事故。
