船舶牺牲阳极保护材料是船舶防腐体系中至关重要的组成部分，其通过电化学原理实现对船体金属材料的阴极保护，有效防止海水、盐雾等环境因素引起的腐蚀，保障船舶结构安全和使用寿命，以下从材料类型、性能特点、应用技术及发展趋势等方面进行详细阐述。
船舶牺牲阳极保护材料的核心原理是利用电位较负的金属（阳极）与被保护的船体金属（阴极）在电解质（海水）中形成 galvanic couple，通过阳极的优先溶解消耗，为阴极提供保护电流，从而抑制阴极的腐蚀反应，这种保护方式无需外部电源，具有安装简便、维护成本低、可靠性高等优点，广泛应用于船体、压载水舱、舵系统、螺旋桨等关键部位的防腐保护。

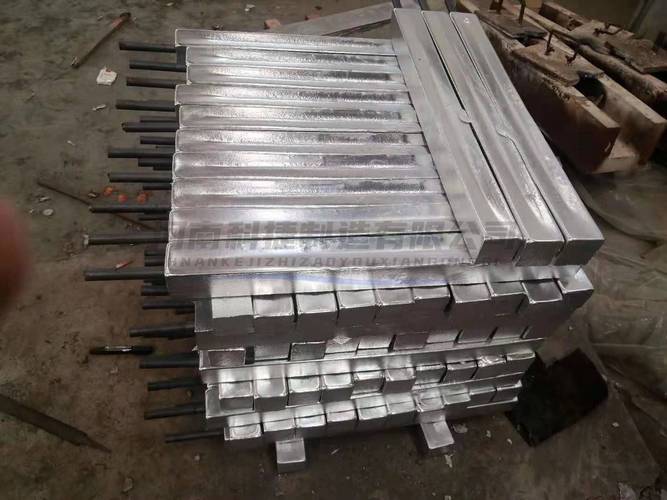

常用牺牲阳极材料类型及特性
目前船舶行业常用的牺牲阳极材料主要包括锌基合金、铝基合金和镁基合金三大类，其性能差异取决于材料的化学成分、电化学特性及适用环境,各类材料的典型成分及性能参数如下表所示：
| 材料类型 | 主要成分 | 开路电位（V vs. SCE） | 电流效率（%） | 消耗率（kg/A·a） | 适用环境 |
|---|---|---|---|---|---|
| 锌基合金 | Zn、Al、Cd | -1.05 ~ -1.10 | ≥95 | 0 ~ 12.0 | 海水、淡海水 |
| 铝基合金 | Al、Zn、In | -1.05 ~ -1.25 | ≥90 | 4 ~ 4.0 | 海水、盐水 |
| 镁基合金 | Mg、Al、Zn | -1.60 ~ -1.75 | ≥55 | 6 ~ 8.0 | 淡水、压载水舱 |
锌基合金是最早应用于船舶防腐的牺牲阳极材料，分为高纯锌（含Zn≥99.99%）和锌铝镉合金（含Al 0.1%~0.5%，Cd 0.025%~0.15%），其优点是在海水中电位稳定，不易发生过保护导致的涂层剥离，但缺点是密度较大（约7.14 g/cm³），单位重量的有效保护电流较低，且在淡海水中可能发生“时效现象”（电位正移，保护效果下降）,因此主要用于海水全浸区域。
铝基合金是目前船舶应用最广泛的牺牲阳极材料，主要包括铝锌铟系（如Al-Zn-In-Cd、Al-Zn-In-Sn）和铝锌汞系（因汞的毒性，逐渐被淘汰），其优势在于密度小（约2.8 g/cm³）、理论电容量大（约为锌的3倍），且在海水中的电流效率可达85%~95%，通过添加微量元素（如In、Sn、Cd）可改善其活化性能，避免钝化，铝阳极的缺点是在高氯离子环境中可能发生局部腐蚀，且对表面处理要求较高,需确保与船体金属良好接触。
镁基合金电位最负，驱动电压大，适用于电阻率较高的淡水环境（如压载水舱、内河船舶），但其电流效率较低（通常为50%~60%），消耗快，且在海水中会因过保护导致析氢反应，破坏涂层，因此仅限于特定淡水场景，常用牌号包括Mg-Al-Zn-Mn系合金。
牺牲阳极的设计与应用技术
牺牲阳极的设计需根据船舶类型、结构尺寸、航行区域、保护电流密度及预期寿命等参数综合计算,核心设计步骤包括：
- 保护面积与电流计算：根据船体浸水面积（如船壳、舵、螺旋桨等）及不同部位的保护电流密度（海水全浸区取50~80 mA/m²，飞溅区取100~150 mA/m²）,确定总保护电流需求。
- 阳极规格选择：根据阳极材料的理论发生电量（锌：780 A·h/kg，铝：2000 A·h/kg，镁：1100 A·h/kg）和设计寿命（通常为3~10年），计算阳极质量，并考虑10%~20%的余量。
- 布置方案设计：阳极应均匀分布在被保护表面，避免形成保护死角，船体中部阳极间距一般为1.5~2.5 m，首尾区域适当加密；螺旋桨附近阳极需避开桨叶尖端，防止高速水流冲刷；压载水舱阳极应布置在舱壁角落,确保电流分布均匀。
- 安装与维护：阳极通过焊接或螺栓固定于船体，焊接需采用与阳极材料匹配的焊条，避免虚焊；螺栓连接需使用绝缘垫片，防止接触电阻过大，定期检查阳极消耗情况，当剩余量不足原尺寸1/3时需及时更换，并清除表面附着物（如海生物、腐蚀产物）以保证导电性。
发展趋势与挑战
随着船舶大型化、环保化发展,牺牲阳极材料面临新的技术需求：
- 高性能合金开发：针对极地航行船舶的低温海水环境，需开发低温韧性更好的铝基合金；对于高盐度海域（如红海）,需优化锌基合金的成分以避免时效现象。
- 环保型材料替代：传统含镉、汞的阳极材料因重金属污染逐渐被限制，无镉锌基合金（如Al-Zn-Sn-Mn系）和铝铟锡系环保合金成为研发重点。
- 复合阳极技术：通过将牺牲阳极与导电涂层、缓蚀剂等技术结合，形成复合保护体系，延长保护寿命,减少阳极更换频率。
- 智能监测与寿命预测：结合物联网技术，开发带传感器的智能阳极，实时监测阳极消耗速率和输出电流，通过大数据分析实现寿命精准预测,提高维护效率。
相关问答FAQs
Q1：牺牲阳极与外加电流阴极保护（ICCP）相比，有哪些优缺点？
A：牺牲阳极的优点包括：无需外部电源，安装维护简单；不会产生过保护导致的涂层剥离；对船舶电网无干扰，缺点是：保护电流不可调节，长期使用需更换阳极；单位重量的保护成本较高；在大型船舶或高电阻率水域保护效果可能受限，ICCP则可通过调节输出电流适应不同工况，保护范围更广，但系统复杂、需定期维护且可能存在屏蔽效应。
Q2：如何判断船舶牺牲阳极是否需要更换？
A：判断阳极是否需更换主要依据以下标准：①剩余质量：当阳极剩余质量不足初始质量的1/3时，需及时更换；②尺寸变化：阳极厚度减少至原尺寸的50%或出现严重局部腐蚀凹坑；③电位检测：使用参比电极测量阳极与船体之间的电位差，若电位差小于设计值（如锌阳极≥0.25 V），表明阳极活性不足；④外观检查：阳极表面出现钝化膜（如铝阳极的氧化层）或附着大量海生物，需清理后测试，若仍无效则更换，在坞修期间应全面检查阳极消耗情况,确保下一个保护周期内无失效风险。
