船舶方案设计是船舶建造的起始环节，也是决定船舶性能、经济性与安全性的核心阶段，这一阶段需综合运用船舶原理、结构力学、流体力学等多学科知识，结合船东需求与法规要求，完成从概念设计到详细设计的过渡,为后续生产设计提供完整依据。

船舶方案设计的目标与原则

船舶方案设计的核心目标是实现功能需求与工程技术的统一，需遵循以下原则：

1. 安全性优先：满足国际海事组织（IMO）、船级社（如CCS、DNV、LR等）及船旗国的法规要求，确保船舶在航行、作业、停靠等全生命周期内的结构强度、稳性、消防、救生等性能达标。
2. 经济性优化：在满足功能的前提下，通过线型优化、主机选型、轻量化设计等手段降低建造成本与运营能耗，提高船舶的经济性。
3. 环保合规：符合国际防污染公约（如MARPOL）及排放控制区（ECA）要求，采用低主机功率、废气清洗系统（EGC）、LNG清洁燃料等技术，减少碳排放与污染物排放。
4. 适应性匹配：结合航线条件、港口限制、作业工况（如集装箱船的装卸效率、油船的货物兼容性等），确保船舶与运营环境高度匹配。

船舶方案设计的主要流程

船舶方案设计通常分为三个阶段，各阶段环环相扣，逐步深化：

概念设计阶段

概念设计是方案设计的起点，主要任务是根据船东提出的《技术说明书》（如载货吨位、航速、续航力、舱室布置等要求），完成船舶总体方案的初步构想。

• 需求分析与可行性研究：明确船舶用途（如散货船、油船、集装箱船、LNG船等）、主要参数（船长、型宽、型深、设计吃水等），结合市场调研与法规分析，评估技术可行性。
• 主尺度确定：基于载重量、舱容、稳性等约束，通过理论计算与优化，确定船舶主尺度，集装箱船需兼顾装箱量与码头桥吊作业跨度，油船需满足舱容与结构强度的平衡。
• 总体布局规划：划分船舶区域（甲板、货舱、机舱、居住区等），规划货物装卸系统（如集装箱船的贝位布置）、动力系统（主机选型与布置）、舾装设备（锚、舵、救生艇等）的初步位置。

初步设计阶段

初步设计在概念设计基础上深化，形成可指导详细设计的技术文件。

• 线型设计与性能预报：通过CFD（计算流体动力学）模拟优化船体线型，降低兴波阻力与粘压阻力，预报航速、操纵性、耐波性等关键性能。
• 结构设计：根据主尺度与装载工况，确定船体结构形式（如单壳/双壳、横骨架式/纵骨架式），完成主要构件（如甲板、船底、舱壁）的尺寸初步设计，并进行有限元分析（FEA）验证结构强度。
• 系统设计：设计船舶动力系统（主机、发电机、推进轴系）、电力系统、导航通信系统、管路系统（燃油、压载水、消防水等）的原理图与主要设备选型。

详细设计阶段

详细设计是方案设计的最终输出，需提供可直接用于生产设计的全部图纸与数据。

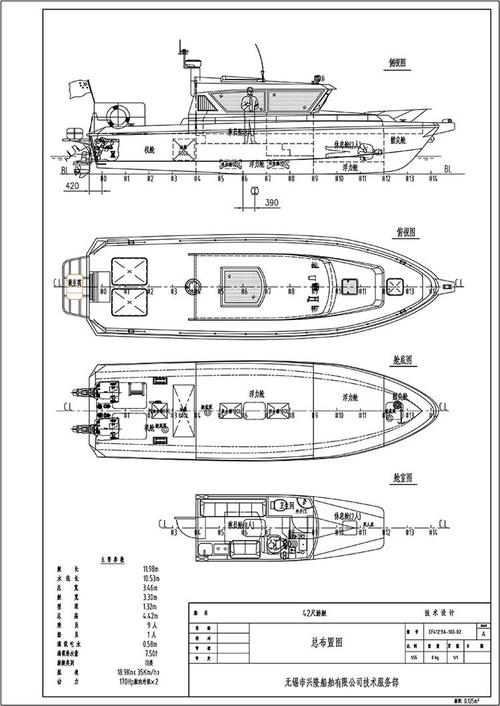

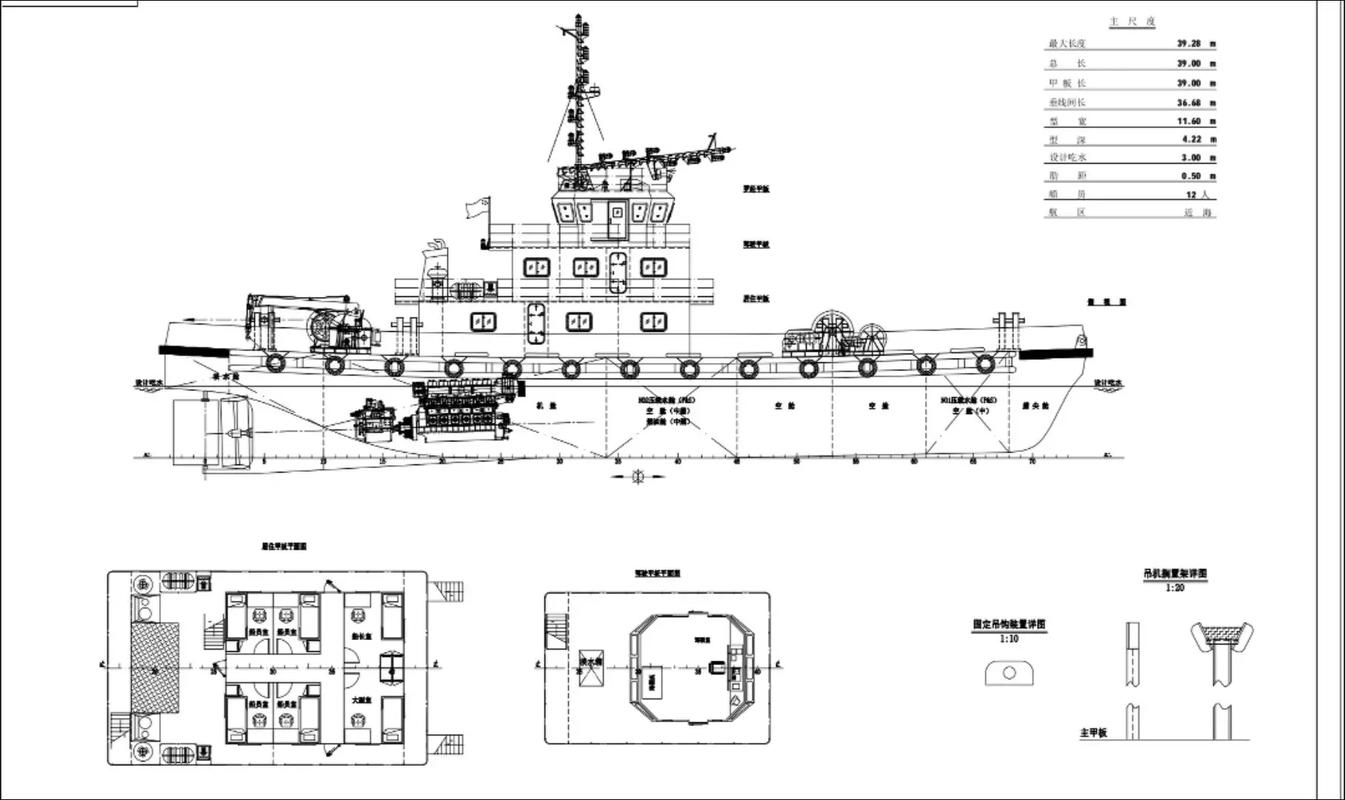

• 图纸绘制：包括总布置图、结构图、舾装图、电气系统图等，明确各部件的材料、尺寸、工艺要求。
• 设备清单编制：列出全船所有设备（如主机、辅机、泵、阀、仪表）的型号、规格、数量及供应商信息。
• 重量与重心控制：精确计算空船重量（Light Weight）与装载状态下的重心位置，确保稳性满足《完整稳性规则》与《破舱稳性规则》要求。

关键技术与优化方向

现代船舶方案设计需融合先进技术以提升竞争力：

• 数字化设计：采用三维建模软件（如Tribon、AVEVA）进行协同设计，实现模型与数据一体化，减少设计误差。
• 绿色技术应用：如LNG动力、氨/甲醇燃料、空气润滑系统、风帆辅助推进等，降低碳排放；采用废热回收系统（WHRS）提高能源利用率。
• 智能化设计：集成智能传感器与物联网（IoT）技术，实现船舶状态实时监测与远程操控，为自主航行奠定基础。

船舶方案设计的关键参数示例（以18万吨散货船为例）

FAQs

Q1：船舶方案设计中如何平衡航速与燃油经济性？
A1：航速与燃油经济性需通过主机功率优化与线型设计综合平衡，具体方法包括：1）采用CFD模拟优化船体线型，降低阻力；2）选择经济航速区间（如14-15节）作为设计基准，避免过高航速导致燃油消耗指数增长；3）配备主机功率管理系统（PMS），根据工况动态调整输出功率，实现能耗最优。

Q2：船舶方案设计阶段如何确保结构强度符合规范要求？
A2：结构强度验证需分三步：1）依据船级社规范（如CCS《钢质海船入级规范》）计算设计载荷（如静水弯矩、波浪弯矩）；2）采用有限元分析（FEA）对船体总强度（中剖面、舱口围等）与局部强度（机座、舱壁扶强材等）进行应力与变形校核；3）通过模型试验（如水池试验、结构试验）验证关键区域（如船首、船尾）的载荷响应,确保结构强度满足安全裕度要求。
