船舶轴系是船舶动力传动系统中的核心组成部分,其功能是将主发动机（如柴油机、蒸汽轮机等）产生的扭矩传递给螺旋桨，同时支撑螺旋桨和传动部件，确保船舶在航行或停泊状态下能够稳定、高效地运行，从结构上看，船舶轴系通常由一根或多根连接轴、轴承、联轴器、密封装置以及轴系附件等组成，贯穿船舶的尾部至主机舱，是连接动力源与推进器的“桥梁”。
船舶轴系的基本构成与功能
船舶轴系的构成复杂且精密,各部件协同工作以实现动力传递与支撑功能，其主要部件及作用如下：
-
传动轴：包括推力轴、中间轴和尾轴，是轴系的核心受力部件，推力轴用于承受螺旋桨产生的轴向推力，并将其传递给船体；中间轴连接推力轴与尾轴，根据船舶长度可能设置多根；尾轴则穿过船尾轴套管，直接与螺旋桨连接，需具备良好的耐腐蚀性和耐磨性。
-

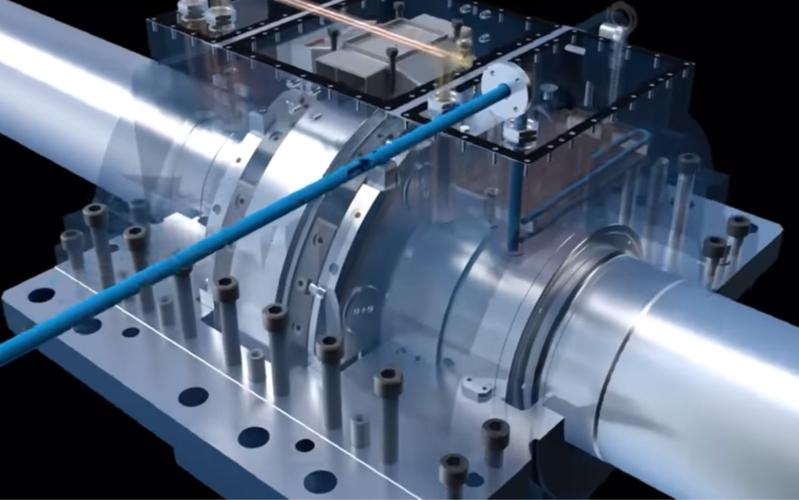

轴承：包括推力轴承、中间轴承和尾轴承，用于支撑轴系重量、减少摩擦并限制轴的振动，推力轴承通常采用滑动轴承，承受轴向推力；中间轴承多为滑动轴承或滚动轴承，支撑中间轴；尾轴承因长期浸泡在水中，常用白合金、橡胶等耐腐蚀材料制成，以减少磨损和海水侵蚀。
-
联轴器：用于连接各段传动轴，常见的有刚性联轴器（如法兰式）和弹性联轴器，刚性联轴器结构简单、传递扭矩大，但对中要求高；弹性联轴器可补偿轴系安装误差和振动，适用于中高速船舶。
-
密封装置：安装在尾轴穿出船体的轴套管处，主要用于防止海水进入船体或润滑油泄漏，常见的密封形式有填料函密封、唇形密封圈密封、机械密封等，其中机械密封因密封效果好、寿命长，在现代船舶中应用广泛。
（图片来源网络，侵删） -
轴系附件：包括轴系制动器、轴系监测装置（如温度传感器、振动传感器）、润滑系统等，制动器用于停泊时固定轴系；监测装置可实时监控轴系运行状态，及时发现异常。
船舶轴系的工作原理与分类
船舶轴系的工作原理是通过主发动机输出扭矩,经联轴器依次传递给推力轴、中间轴、尾轴，最终驱动螺旋桨旋转，产生推力推动船舶前进，根据船舶类型和动力系统的不同，轴系可分为以下几类：
-
按主机类型：柴油机轴系（低速、中速、高速柴油机）、蒸汽轮机轴系、燃气轮机轴系及电力推进轴系等，不同主机的扭矩特性、转速范围对轴系设计（如轴径、轴承类型）有直接影响。
-
按轴系布置：直线轴系（轴系中心线呈直线，结构简单，适用于中小型船舶）、折线轴系（因船体结构限制需弯曲，需增加中间轴承和补偿装置，如Z型推进轴系）、可调螺距螺旋桨轴系（允许螺旋桨叶片角度调节，适用于工况多变的船舶，如工程船、拖轮）。
（图片来源网络，侵删） -
按支撑方式：单支撑轴系（仅两端设支撑，跨度大，适用于短轴系）、双支撑轴系（中间增设轴承，提高刚度，适用于长轴系）、多支撑轴系（超大型船舶因轴系过长需设置多个中间轴承）。
船舶轴系的设计与安装要点
船舶轴系的设计需满足强度、刚度、对中精度及动态稳定性等要求，同时考虑船体变形、温度变化等影响因素，主要设计要点包括：
-
轴系强度计算：根据主机最大扭矩、螺旋桨推力、轴系自重及动态载荷（如振动、冲击），计算轴径、轴承间距等参数，确保轴系在极端工况下不发生断裂或过度变形。
-
对中精度控制：轴系安装时需进行严格对中，确保各轴段中心线与主机、螺旋桨中心线重合，偏差需控制在允许范围内（通常以mm/m为单位），对中不良会导致轴承磨损加剧、振动增大，甚至引发轴系断裂。
-
动态特性分析：通过有限元分析（FEA）或模态分析，评估轴系的固有频率与主机激励频率的匹配性，避免共振；同时考虑轴系在船体变形（如装载变化、波浪冲击）下的动态响应。
-
材料选择：传动轴多采用优质碳钢或合金钢（如35#、40Cr），并经调质处理以提高强度和韧性；尾轴因接触海水，常采用不锈钢或表面镀层（如镀铬）以防腐蚀。
船舶轴系的维护与管理
船舶轴系的运行状态直接影响船舶的安全性和经济性,需定期进行维护保养：
- 日常检查：监测轴承温度、振动值、润滑油质量及密封装置泄漏情况，发现异常及时排查。
- 定期检修：每3-5年需拆检轴系，检查轴颈磨损、轴承间隙、密封件老化等情况，更换磨损部件并重新对中。
- 润滑管理：确保轴承润滑系统（如油泵、滤器）正常运行，根据工况选择合适牌号的润滑油（如汽轮机油、柴油机润滑油），定期检测油品指标。
相关问答FAQs
Q1：船舶轴系对中不良会导致哪些问题？
A：船舶轴系对中不良会导致各轴承受力不均，加剧轴承磨损（尤其是白合金轴承的烧熔）；增加轴系振动，可能引发联轴器螺栓断裂、密封失效；长期运行会导致轴系疲劳裂纹，甚至引发断轴事故，严重影响船舶安全。
Q2：如何延长船舶尾轴承的使用寿命？
A：延长尾轴承寿命需从材料选择、润滑管理、安装精度及运行环境等方面入手：选用耐腐蚀、耐磨材料（如白合金、橡胶复合材料）；确保润滑系统正常，避免干摩擦或润滑不良；安装时严格控制轴系对中精度，减少偏载；避免船舶长时间在浅水、含泥沙水域航行，减少异物进入轴套管。
