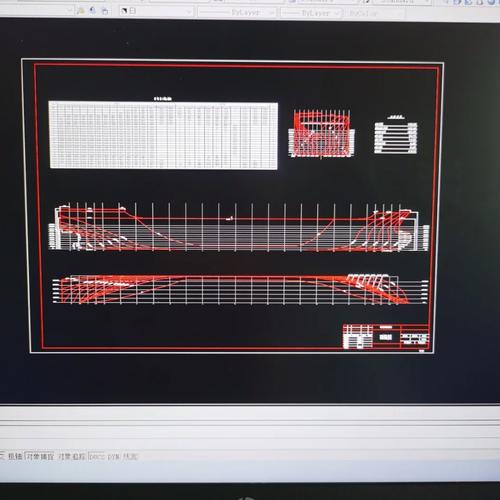

船舶总布置设计是船舶工程中一项系统性、综合性极强的核心环节，它直接关系到船舶的安全性、功能性、经济性及舒适性，贯穿从概念设计到详细设计的全过程，该设计需在满足船舶主尺度、型线、结构强度等基本约束的前提下，合理规划船舶各区域的空间布局、设备布置、通道连接及系统管路走向,最终形成协调统一的船舶总体方案。
船舶总布置设计的目标与原则
船舶总布置设计的核心目标是实现船舶“功能适用、安全可靠、经济高效、操作便捷”的综合性能，具体而言,需遵循以下基本原则：
- 安全性优先：确保船舶在航行、作业、应急等全生命周期内的结构安全、防火防爆、防污染及人员安全，符合国际海事组织（IMO）及船级社规范要求。
- 功能协调性：根据船舶用途（如运输船、工程船、科考船等），合理划分作业区、居住区、动力区等，确保各功能区域互不干扰且高效联动，油船需隔离货油区与生活区,客船需优化逃生路线与公共空间布局。
- 空间利用率最大化：在满足法规和操作要求的前提下，通过三维建模优化舱室划分、设备布局及货舱容积，提升船舶载货量或搭载能力，尤其对集装箱船、LNG船等对空间敏感的船舶至关重要。
- 人机工程与舒适性：考虑船员操作便利性（如驾驶台视野、设备维护空间）及居住环境（通风、降噪、采光），降低疲劳风险,提升长期作业效率。
- 经济性与可维护性：优化设备布置以减少管路长度和弯头数量，降低建造成本；预留足够的检修通道和空间，便于后期维护与改装,延长船舶使用寿命。
船舶总布置设计的主要内容
船舶总布置设计涵盖空间规划、设备定位、系统协调等多个维度,具体包括以下核心模块：
总体区域划分
根据船舶功能需求，将船体划分为若干主要区域，并通过水密舱壁、防火舱壁等进行隔离，典型区域划分如下： | 区域类型 | 功能说明 | 设计要点 | |--------------------|----------------------------------------------------------------------------|----------------------------------------------------------------------------| | 船首区域 | 包括锚泊设备、球鼻艏（减少阻力）、侧推器等 | 锚机布置需考虑抛锚/起锚操作空间；球鼻艏型线需与主船体匹配，避免兴波阻力增加 | | 货舱/作业区 | 货船的货舱、集装箱船的箱位、科考船的实验室等 | 货舱尺寸需适配货物类型（如散货船的顶边舱、底边舱设计）；集装箱船需堆装效率与绑扎稳定性 | | 机舱区域 | 主机、发电机、辅机、锅炉等动力设备存放区 | 设备布局需满足振动隔离、散热及维修需求；机舱长度影响船舶总布置和舱容利用率 | | 居住与公共区域 | 船员舱室、餐厅、娱乐室、驾驶台等 | 遵循SOLAS公约对舱室面积、逃生通道的要求；驾驶台需保证360°无盲区视野 | | 船尾区域 | 舵机、推进器（如舵、桨、吊舱）、救生设备等 | 舵机与推力轴承对中精度要求高；尾部线型需配合推进器效率，避免空泡现象 |
设备与系统布置
船舶设备数量庞大、类型多样,总布置需统筹协调其位置与接口关系：
- 甲板机械：锚机、绞车、起货机等需布置在甲板作业区,并考虑负荷传递至船体结构；
- 舱室设备：生活区的空调机组、海水淡化装置需靠近管路接口,减少能耗；
- 安全设备：救生艇、救生筏的布置需满足“自由漂浮”要求，消防栓、灭火器需覆盖全船；
- 系统管路：燃油管、压载水管、通风管等需综合规划走向，避免交叉冲突,并预留膨胀余量。
通道与逃生规划
通道设计直接影响船舶应急响应能力,需满足：
- 逃生通道：至少两条独立、连续的逃生路线，宽度≥0.8m，防火等级符合A-60级标准；
- 通道 accessibility：设备舱室需设置检修人孔、格栅,确保维修人员可进入；
- 甲板通道：露天甲板需设置防滑铺装、栏杆及扶手,恶劣天气下保障人员安全。
稳性与浮态优化
总布置需通过调整重量分布（如燃油舱、压载舱位置）确保船舶满足完整稳性和破舱稳性要求，同时避免船体出现过度纵倾或横倾，散货船需通过双层底压载舱调节空载与满载浮态,LNG船需考虑货物晃荡对稳性的影响。
现代船舶总布置设计的技术手段
随着计算机技术的发展,船舶总布置设计已从传统的二维图纸转向三维数字化设计：
- 三维建模软件：如Tribon、AVEVA Marine、CATIA等，可实现船体、结构、管路、电气系统的协同设计,提前发现干涉问题；
- 仿真分析：通过CFD（计算流体动力学）优化船体线型与空气动力学性能，通过FEA（有限元分析）验证结构强度；
- 虚拟现实（VR）：用于沉浸式检查舱室布局、模拟逃生路线,提升设计直观性。
船舶总布置设计的挑战与发展趋势
当前设计面临的主要挑战包括：环保法规（如EEXI、CII）对能耗的限制推动轻量化与新能源动力布局；极地船舶需考虑冰区加强与低温适应性；智能船舶需集成传感器、通信设备的布置空间，未来趋势将聚焦于模块化设计（如LNG动力模块化舱室）、数字化孪生技术（全生命周期模拟）及人工智能辅助优化设计。
相关问答FAQs
Q1：船舶总布置设计中如何平衡居住区舒适性与机舱振动隔离？
A1：居住区与机舱需通过结构隔离（如设置独立围壁、减振基座）和空间距离控制（通常距离≥10m）降低振动传递，在居住区下方甲板敷设阻尼材料，选用低频振动衰减率高的家具，并通过有限元分析模拟振动响应，确保舱室加速度满足ISO 6954标准（船体振动舒适度要求），对于大型船舶，可考虑在机舱上方设置“浮动甲板”,进一步隔离高频振动。
Q2：集装箱船总布置设计中如何优化箱位利用率与绑扎安全性？
A2：箱位优化需结合船舶型线（如甲板梁拱、舷弧）和结构强度（如舱盖承载能力），通过堆装软件模拟不同箱高组合，减少“空箱位”浪费，绑扎安全性则需根据IMO CSS Code计算绑扎力，在箱位四周布置固定式或便携式绑扎点，并确保堆装重量不超过甲板允许负荷，对于超大型集装箱船（如24000TEU以上），需采用“双岛式”布局（驾驶台与机舱分离）以增加箱列数，同时优化绑扎桥设计,兼顾箱位与绑扎效率。
