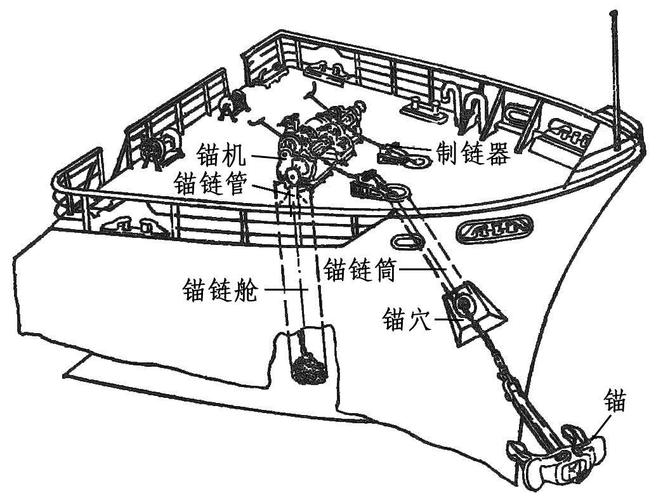

船舶锚机是船舶锚泊系统中的核心设备，主要用于收放锚链和锚，确保船舶在停泊时的安全性，其结构设计需兼顾强度、可靠性和操作便捷性，主要由驱动系统、传动系统、链轮系、制动系统、底座及控制系统等部分组成，以下从结构组成、工作原理及设计要点等方面详细解析船舶锚机的结构。

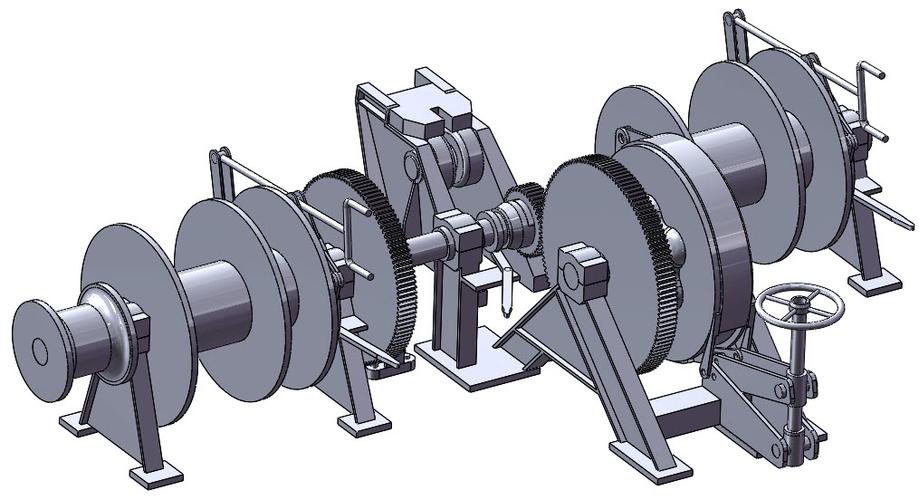

船舶锚机的结构组成
船舶锚机的结构复杂，各部件协同工作以实现锚链的平稳收放,具体组成如下：
驱动系统
驱动系统是锚机的动力源，通常采用电动机或液压马达。
- 电动机：多数锚机采用交流电动机，通过联轴器与传动系统连接，电动机需具备防爆、防潮特性，并能在频繁启停和过载情况下稳定运行，其功率根据船舶吨位和锚链直径确定，一般从几十千瓦到几百千瓦不等。
- 液压马达：部分大型船舶或特种船舶采用液压驱动，通过液压泵提供高压油，驱动马达旋转，液压系统具有传动平稳、输出扭矩大的优点，但需配备液压油箱、冷却器等辅助设备。
传动系统
传动系统将动力从驱动装置传递至链轮，通常包括减速箱、离合器、联轴器等部件。
- 减速箱：采用齿轮传动（如蜗轮蜗杆、斜齿轮或行星齿轮），降低转速并增大扭矩，减速箱的箱体多为铸铁或铸钢材质，内部齿轮需经渗碳淬火处理以提高耐磨性。
- 离合器：用于控制链轮与驱动系统的接合与分离，常见类型有牙嵌式离合器、摩擦式离合器或电磁离合器，操作方式可为手动、气动或液压，便于在紧急情况下快速脱开链轮。
- 联轴器：连接电动机与减速箱，或减速箱与链轮轴，常用的弹性联轴器或刚性联轴器可补偿安装误差并传递扭矩。
链轮系
链轮系直接与锚链啮合，实现锚链的收放。
- 链轮：通常为整体式或组合式结构，齿形需符合锚链链环的几何形状，常用材料为ZG310-570铸钢或35钢锻造，齿面需进行高频淬火处理（硬度HRC45-55）以减少磨损，链轮直径根据锚链直径确定，一般链轮节径约为锚链直径的18-24倍。
- 导链滚轮：安装在链轮两侧，引导锚链顺利进入和脱离链轮，防止跳链或卡阻，滚轮多为铸钢材质，表面光滑，可自由旋转以减少摩擦。
- 锚链轮：部分锚机配备双链轮，可同时收放两根锚链，适用于大型船舶或双锚系统。
制动系统
制动系统用于在锚链收放过程中控制速度，并在停泊时固定锚链，防止意外滑移。
- 制动器：常用块式制动器或盘式制动器，通过弹簧施力、液压或电磁松闸，制动器需具备足够的制动力矩，通常为锚链最大工作负荷的1.5-2倍。
- 手动制动装置：作为应急备用，一般为手轮式制动器，可在动力失效时人工操作。
底座与机架
底座是锚机的安装基础，需与船舶甲板牢固连接，通常为焊接结构，材料为Q235或Q345钢，需具备足够的强度和刚度，以承受锚链收放时的冲击载荷，机架用于支撑各部件，其设计需考虑维护保养空间，便于检修和更换易损件。
控制系统
控制系统用于驱动和制动系统的操作，包括启动/停止按钮、调速手柄、离合器操纵杆等，现代锚机多采用PLC控制，可实现远程操控和自动过载保护，部分还配备锚链长度传感器和张力监测装置，实时反馈锚链状态。
锚机的工作原理
锚机的工作过程分为抛锚和起锚两个阶段：
- 抛锚：启动电动机，通过离合器脱开链轮，制动器松开，锚链在重力作用下自由下落；需控制抛锚速度，避免锚链堆积或冲击过大。
- 起锚：制动器松开，离合器接合，电动机驱动链轮旋转，锚链被依次收起；当锚离底后，负载增大，需通过调速系统控制转速，防止过载，锚完全收起后，制动器制动，离合器脱开，锚链通过止链器固定。
锚机的设计要点
- 强度与可靠性：锚机部件需承受锚链的最大破断负荷（通常为锚链直径的×倍），材料需通过船级社认证（如CCS、ABS、DNV等）。
- 密封与防护：露天甲板上的锚机需配备防护罩，防止海水、灰尘侵入；电动机和控制系统需达到IP55防护等级。
- 过载保护：设置过电流继电器、扭矩限制器等装置，避免超载导致设备损坏。
- 维护便利性：设计时需考虑易损件的更换空间，如链轮、制动片等，并设置加油孔和观察窗。
锚机主要参数表（示例）
| 参数名称 | 单位 | 数值范围（参考） |
|---|---|---|
| 额定拉力 | kN | 100-500 |
| 锚链直径 | mm | φ22-φ102 |
| 收放速度（空载） | m/min | 9-18 |
| 电动机功率 | kW | 15-200 |
| 制动力矩 | kN·m | 额定拉力×0.5-1.0 |
相关问答FAQs
Q1: 船舶锚机的制动系统如何确保在恶劣海况下的可靠性？
A1: 锚机的制动系统通常采用双重保障机制：一是主制动器（如液压盘式制动器），通过弹簧施力、液压松闸，断电时自动制动，制动力矩为锚链最大负荷的1.5-2倍；二是手动应急制动装置（如手轮式制动器），可在液压系统失效时人工操作，制动器材料采用耐磨损的粉末冶金或石棉树脂，摩擦表面设计有散热槽，避免长时间制动过热失效，控制系统配备锚链张力传感器，当负载超过设定值时自动报警并停止运行，确保制动系统在恶劣海况下的可靠性。
Q2: 锚机链轮的磨损极限如何判断？是否可以修复？
A2: 锚机链轮的磨损极限主要通过以下标准判断：①齿面磨损量：链轮节圆直径磨损量超过原直径的3%时需更换；②齿形变形：齿侧磨损导致链环啮合间隙超过链环直径的10%时，需修复或更换；③裂纹：齿根或齿面出现裂纹时，必须立即更换，对于轻微磨损（如齿面轻微毛刺），可通过铣削加工修复，但修复后的齿形需符合标准；若磨损超过极限，则需整体更换链轮，建议采用堆焊耐磨合金后再加工的修复方式，以延长使用寿命，修复后的链轮需进行无损检测和负载试验,确保符合船级社规范。
