船舶锅炉是船舶动力系统的核心设备，主要用于产生高温高压蒸汽，为推进系统提供动力或满足船舶辅助设备的用汽需求，其工作流程涉及燃料燃烧、热量传递、蒸汽生成及调控等多个环节，各系统协同配合确保安全、高效运行，以下从锅炉结构、工作流程、关键系统及安全控制等方面详细阐述。

船舶锅炉的基本结构与组成

船舶锅炉通常由“锅”（汽水系统）和“炉”（燃烧系统）两大部分组成，辅以给水、通风、控制等系统。

（图片来源网络，侵删）

汽水系统：包括汽包、水冷壁、过热器、省煤器等，汽包是汽水分离的核心，水冷壁围绕炉膛吸收辐射热，过热器将饱和蒸汽加热为过热蒸汽，省煤器则利用烟气余热预热给水，提高热效率。
燃烧系统：包括燃烧器、炉膛、空气预热器等，燃烧器将燃料（如重油、柴油等）与空气按比例混合喷入炉膛燃烧，空气预热器利用烟气余热加热助燃空气，提升燃烧效率。
辅助系统：包括给水系统（供给锅炉用水）、蒸汽系统（输送蒸汽至用汽设备）、排污系统（排出含盐量高的炉水）及控制系统（监测压力、温度等参数并自动调节）。

船舶锅炉的完整工作流程

船舶锅炉的工作流程可分为“燃料准备与燃烧→热量传递→蒸汽生成→蒸汽输送与调控”四个阶段，各阶段紧密衔接，形成连续循环。

燃料准备与燃烧

燃料是锅炉的能量来源，船舶常用燃料为重油（HFO）、柴油（MGO）等，需经过预处理才能进入燃烧系统。

燃料预处理：重油需通过加热器（至100-130℃）降低黏度，经过滤器去除杂质，再由燃油泵输送至燃烧器前的日用油柜，柴油黏度较低，可直接使用，但冬季也需保温防凝固。
燃烧过程：燃烧器根据负荷需求调节燃料与空气的混合比例（通常过量空气系数α=1.1-1.3），通过雾化喷嘴将燃料雾化成细小液滴，与经空气预热器加热至100-200℃的助燃空气混合，喷入炉膛燃烧，燃烧过程中，燃料中的化学能转化为热能，炉膛温度可达1300-1600℃。

热量传递与蒸汽生成

燃烧产生的高温烟气通过辐射和对流方式将热量传递给汽水系统，生成蒸汽。

辐射传热阶段：高温烟气首先照射炉膛四周的水冷壁管，水冷壁管内的给水吸收辐射热后部分汽化，形成汽水混合物，上升至汽包进行分离。

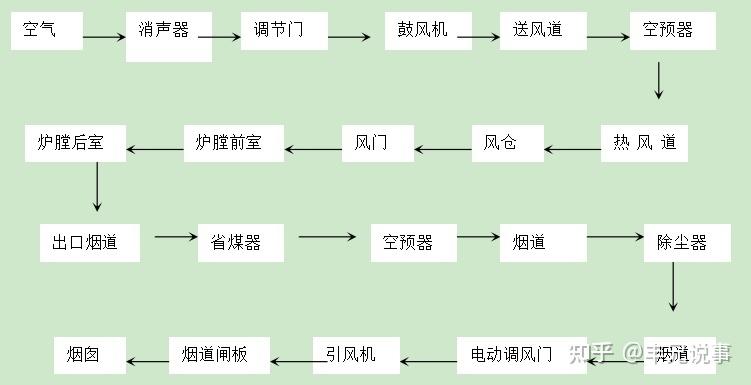

对流传热阶段：烟气离开炉膛后，依次流过对流管束、过热器和省煤器，对流管束进一步加热汽水混合物，省煤器预热给水（温度通常升至150-250℃），最后烟气经空气预热器降温至120-200℃排出炉外（通过烟囱排放）。
蒸汽生成与分离：汽包内的汽水混合物通过汽水分离装置（如旋风分离器、波形板分离器）分离，饱和蒸汽进入过热器，继续吸收烟气热量（温度通常达到300-400℃，压力1.6-6.0 MPa），最终成为过热蒸汽，储存于蒸汽母管。

给水与循环

锅炉给水通常由造水机（蒸馏海水）或岸基供应，经除氧器去除溶解氧（防止腐蚀），再由给水泵升压后送入省煤器，给水在锅炉内完成“给水→省煤器→汽包→水冷壁→汽包”的自然循环或强制循环，确保水冷壁管得到充分冷却，避免过热爆管。

（图片来源网络，侵删）

蒸汽输送与调控

过热蒸汽通过蒸汽母管输送至用汽设备，主要分为两类：

主蒸汽系统：驱动蒸汽轮机（推进船舶）或辅汽轮机（发电），对蒸汽压力、温度要求严格（如压力波动≤±0.5 MPa，温度波动≤±5℃）。
辅助蒸汽系统：满足船舶加热（燃油、滑油加热）、生活（厨房、取暖）等需求，压力较低（通常0.3-1.0 MPa）。
控制系统根据蒸汽母管压力、温度自动调节燃烧器燃料量、给水量及送风量，维持锅炉稳定运行，当蒸汽压力升高时，减少燃料供给并增加送风量，降低燃烧强度。

关键系统与安全控制

船舶锅炉工作环境恶劣（高温高压、振动），需配备完善的安全控制系统，防止超压、超温、干烧等事故。

安全阀：当蒸汽压力超过设定值时自动开启，排放蒸汽降压，是锅炉最后一道防线。
水位控制：通过水位计和给水调节阀维持汽包水位在正常范围（±50mm），水位过低会导致水冷壁管过热烧毁，过高则可能引发蒸汽带水，损坏用汽设备。
火焰监测：燃烧器配备紫外线（UV）或离子火焰检测器，若火焰熄灭（如燃料中断），立即切断燃料供应，防止炉膛内积聚可燃气体引发爆炸。
烟气监测：监测烟气含氧量（O₂含量通常为3-5%），调节送风量确保燃烧充分，减少未完全燃烧损失和污染物排放。

锅炉效率与维护

锅炉效率是衡量其经济性的重要指标，受燃烧效率、传热效率、排烟温度等因素影响，船舶锅炉热效率通常为80%-90%，通过以下措施提升效率：优化燃烧（控制过量空气系数）、减少热损失（定期吹灰、清除烟垢）、利用余热（安装废气锅炉回收烟气余热）。
日常维护包括定期排污（去除炉水杂质）、清洗受热面（防止结垢）、检查燃烧器雾化效果、校验安全阀等，确保锅炉长期可靠运行。
