船舶CAD技术是现代船舶设计与建造过程中的核心支撑技术,它通过计算机辅助设计手段实现了船舶从概念设计到详细设计、生产设计全流程的数字化与高效化，随着信息技术与制造业的深度融合，船舶CAD技术已从早期的二维绘图工具发展为集三维建模、参数化设计、仿真分析、协同工作于一体的综合性数字化平台，成为推动船舶工业转型升级的关键力量。
在船舶设计的初始阶段,概念设计需要快速生成多种船型方案并进行性能对比，船舶CAD技术通过参数化建模方法，允许设计师基于母型船数据或数学函数，快速调整船体主尺度系数、型线参数等关键变量，系统自动生成新的船体曲面模型，利用NURBS（非均匀有理B样条）曲线曲面技术，可精确描述船体复杂的外壳曲面，确保光顺性满足流体动力学要求，CAD系统内置的静水力计算、稳性校核等模块，能实时评估设计方案的技术可行性，大幅缩短了方案比选周期。

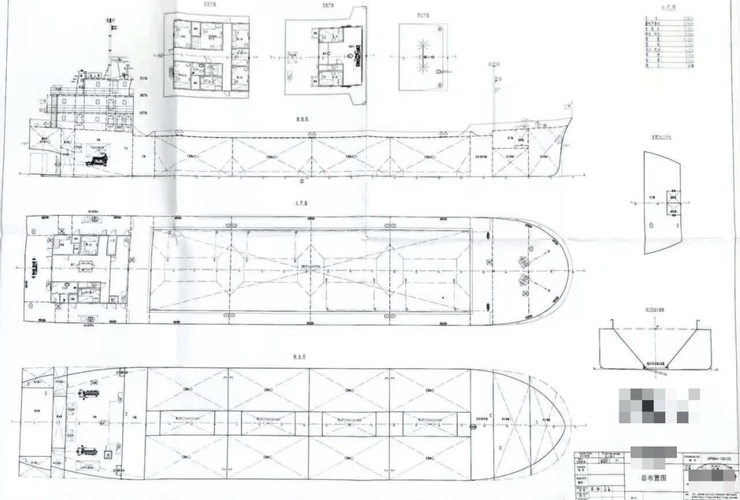

进入详细设计阶段,船舶CAD技术的优势更为显著，在船体结构设计中，三维实体建模取代了传统的二维图纸绘制，设计师可直接创建船体、甲板、舱壁、骨架等构件的数字模型，并通过布尔运算、特征建模等功能实现复杂节点的精确构建，以货舱结构为例，CAD系统可自动生成骨材的贯穿孔、切口等细节，并实时进行干涉检查，避免传统设计中常见的结构碰撞问题，参数化设计技术使得系列化船型的设计效率显著提升，当某一船型的主尺度或结构形式发生变化时，相关模型可自动更新，减少重复劳动，据行业数据显示，采用三维CAD设计后，船体结构设计周期可缩短30%-40%，错误率降低50%以上。
船舶CAD技术在舾装与轮机设计领域的应用同样广泛,舾装设计涉及管路、电缆、通风系统等复杂管线的布置，传统二维设计方法难以解决管线交叉、空间冲突等问题，而三维CAD系统提供的工厂布局模块，允许设计师在虚拟船厂环境中进行管线综合布置，通过碰撞检测算法优化走向，提高可建造性，在轮机设计中，CAD技术可实现主机、辅机等设备的参数化建模，并与船体结构进行集成设计，确保设备安装空间的准确性，某大型船厂采用CAD协同设计平台后，机舱管系的返工率降低了60%，建造周期缩短近两个月。
生产设计是连接设计与建造的关键环节,船舶CAD技术通过数字化模型向生产车间的直接传递，实现了设计-建造一体化，CAD系统可自动生成零件加工数据（如数控切割代码、型材弯曲数据）、装配工艺指令以及物料清单（BOM），推动船舶建造从“按图施工”向“按模型施工”转变，在分段建造阶段，基于三维模型的展开图生成功能，可将复杂曲面构件精确展开为平面零件，材料利用率提升至90%以上，CAD模型与制造执行系统（MES）的集成，实现了生产进度跟踪、质量管控的数字化管理，大幅提升了造船精度和效率。
当前,船舶CAD技术正朝着智能化、协同化、集成化的方向发展，人工智能技术的融入使得CAD系统具备了一定的自主设计能力，如基于机器学习算法的船型优化、结构拓扑优化等，可自动生成满足多约束条件的最优设计方案，云计算技术的应用则打破了设计团队的时空限制，通过云端协同平台，全球各地的设计师可实时共享模型数据，进行并行设计，显著提高了复杂项目的协作效率，CAD技术与虚拟现实（VR）、增强现实（AR）的结合，为船舶设计评审、建造培训提供了沉浸式体验，进一步提升了设计质量。
船舶CAD技术的推广应用仍面临一些挑战,三维模型的复杂性对计算机硬件性能提出了较高要求，尤其是对于超大型船舶的完整模型，渲染和计算耗时较长，设计数据的标准化与兼容性问题尚未完全解决，不同CAD软件之间的模型转换常导致信息丢失，部分中小企业面临技术人员培训不足、软件采购成本高等问题，制约了新技术的普及，针对这些问题，行业正在推进CAD软件的轻量化开发、制定统一的数据交换标准（如STEP-AP242），并探索基于云的租赁模式降低使用门槛。
随着数字孪生技术的深入应用,船舶CAD技术将不再局限于设计阶段，而是贯穿船舶全生命周期，通过构建与物理船舶完全对应的数字模型，实现设计、建造、运营、维护等各阶段数据的无缝集成，为船舶智能运维、能效优化提供数据支撑，在船舶运营阶段，基于CAD模型的数字孪生体可实时监测结构应力、设备状态等信息，预测潜在故障并优化维护方案，这种“设计-建造-运维”一体化的数字化模式，将成为船舶工业未来的发展方向。
相关问答FAQs：
-
问：船舶CAD技术相比传统设计方法有哪些核心优势？
答：船舶CAD技术的核心优势体现在三个方面：一是设计效率显著提升，三维参数化建模与自动化计算功能可缩短设计周期30%-50%；二是设计质量大幅提高，碰撞检测、干涉检查等功能减少了设计错误，三维模型的可视化评审也提升了方案准确性；三是实现设计-建造一体化，数字化模型直接驱动生产设备，降低了建造成本，提高了造船精度，CAD技术还支持并行设计与协同工作，适应了现代船舶工业的全球化协作需求。 -
问：中小企业在应用船舶CAD技术时可能遇到哪些困难，如何解决？
答：中小企业应用船舶CAD技术常面临三方面困难：一是软件采购成本高，正版CAD软件及授权费用负担较重；二是技术人员技能不足，缺乏精通三维建模与设计优化的专业人才；三是数据管理能力薄弱，难以实现设计流程的数字化管理，解决措施包括：采用轻量化或云端的CAD软件降低硬件投入；与高校、科研机构合作开展技术培训，或使用在线教育资源；借助工业互联网平台共享设计资源，通过协同设计平台降低独立建设系统的成本，政府行业协会可推动建立行业设计资源库，为中小企业提供标准化模板与技术支持。
