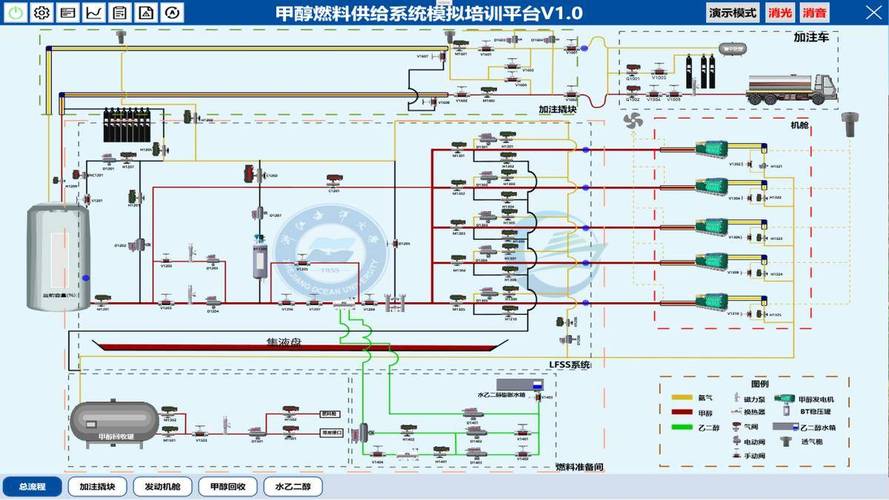

船舶供油单元图是船舶动力系统中核心组成部分的直观展示,它详细描绘了从燃油储存、输送、净化到喷射的完整流程，是确保主机、辅机等设备稳定运行的关键技术文件，该系统图通常以流程图的形式呈现，通过不同符号和连接线清晰标注各设备、阀门、管路及控制元件的布局与关系，便于操作人员理解系统结构、掌握操作逻辑，并为故障排查和维护保养提供依据。

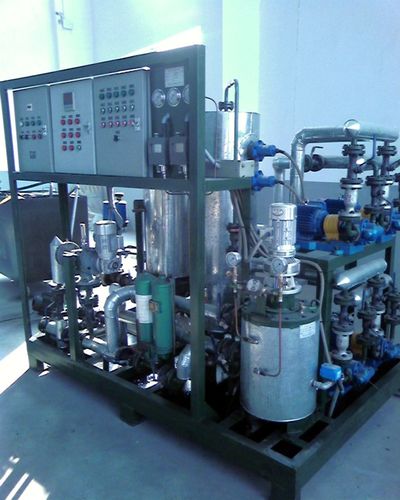

从系统构成来看,船舶供油单元图主要包含以下几个模块：首先是储存与输送模块，包括燃油舱（重油舱、柴油舱等）、沉淀舱、日用油柜、驳运泵和输送管路，储存舱中的燃油通过驳运泵被输送至沉淀舱，经过初步沉淀分离水分和杂质后，进入日用油柜为设备提供即时可用燃油，其次是净化模块，主要由分油机（离心式分离机）组成，系统图会清晰标注分油机的进油、出油（净油、污水）、排渣管路及配套的加热器（降低燃油粘度以提高分离效果），加热器通常采用蒸汽或电加热，其温度控制点也会在图中明确标识，第三是供给与喷射模块，包括高压油泵、喷油器、管路及回油管路，日用油柜的燃油经增压泵输送至高压油泵，在主机工作时产生高压并通过喷油器喷入气缸燃烧，多余的燃油通过回油管路返回至吸油柜或沉淀舱，形成循环，系统还包含过滤模块，在管路中串联粗、细滤器（如双联滤器），用于进一步去除燃油中的机械杂质，滤器的旁通阀和压差指示器也会在图中重点标注。
在控制与安全方面,船舶供油单元图会体现关键监测点和控制装置，在燃油管路上设置压力传感器、温度传感器和流量计，实时监测燃油参数并反馈至控制室；在重要管路设置快关阀和溢流阀，防止超压或泄漏；还可能标注燃油油位计、液位报警装置等，确保系统运行安全可靠，不同燃油（如重油、柴油）之间的切换流程也会在图中通过管路连接和阀门状态（如三位四通阀）清晰展示，以适应主机不同工况的需求。
为更直观展示设备连接关系,以下是船舶供油单元核心部件的典型布局简表：
| 模块 | 主要设备 | 功能说明 | 图中关键符号 |
|---|---|---|---|
| 储存与输送 | 燃油舱、沉淀舱、日用油柜 | 储存、沉淀燃油，保障稳定供应 | 矩形框（标注名称）、管路连接线 |
| 驳运泵、增压泵 | 实现燃油舱间转移及向系统增压 | 泵符号（带电机标识） | |
| 净化 | 分油机、加热器 | 分离水分、杂质，降低燃油粘度 | 圆形符号（分油机）、加热器符号 |
| 过滤 | 粗滤器、细滤器 | 去除机械杂质，保护喷油器等精密部件 | 滤网符号、压差表标识 |
| 供给与喷射 | 高压油泵、喷油器 | 产生高压并喷入气缸，实现燃油燃烧 | 高压泵符号、喷油器符号 |
| 控制与安全 | 压力/温度传感器、快关阀 | 监测参数、紧急切断管路 | 传感器符号、阀门符号 |
船舶供油单元图的设计需遵循国际海事组织（IMO）及船级社规范，确保管路布局合理、标识清晰、冗余可靠，在实际操作中，船员需结合系统图进行日常检查，如定期检查滤器压差、分油机工作状态、管路密封性等，并在燃油切换、设备维护时严格按照流程图操作，避免因误操作导致供油中断或设备损坏。
相关问答FAQs
Q1：船舶供油单元图中，为何在分油机前必须设置加热器？
A1：船舶重油（HFO）在低温下粘度极高（可达380cSt/50℃），直接进入分油机会导致分离效果急剧下降，甚至损坏分油机，加热器通过蒸汽或电加热将燃油升温至90-95℃，降低粘度至适合分离的范围（通常为15-20cSt），确保分油机能有效分离水分和杂质，保证进入喷油器的燃油洁净度，避免喷油器堵塞或主机异常磨损。
Q2：供油单元图中的回油管路有何作用？为何不能直接放回储存舱？
A2：回油管路的主要作用有两个：一是调节燃油喷射量，高压油泵的供油量可能超过实际需求，多余燃油通过回油管路返回吸油柜，维持系统压力稳定；二是冷却喷油器，喷油器工作时温度极高，回油可带走部分热量，防止过热损坏，若直接放回储存舱，会导致储存舱油温升高（尤其在低负荷运行时），加速燃油氧化变质，且可能影响沉淀舱的沉淀效果，长期易导致油泥增多，堵塞管路，回油通常返回沉淀舱或独立的吸油柜，经循环净化后再使用。
