碱性焊条在船舶制造与维修领域扮演着至关重要的角色,其独特的性能特点使其成为船舶结构焊接的首选材料之一，船舶作为一种长期在海洋环境中运行的特殊工程结构，其焊接质量直接关系到船舶的安全性、可靠性和使用寿命，碱性焊条凭借优异的力学性能、良好的抗裂性以及卓越的耐腐蚀性能，在船舶的各个关键部位得到了广泛应用，本文将从碱性焊条的特性、在船舶中的应用场景、操作要点以及与其他焊条的比较等方面进行详细阐述。
碱性焊条属于药皮类型为低氢钾型或低氢钠型的焊条,其药皮中含有大量的大理石、萤石等碱性物质，这种特殊的药皮成分使得焊接过程中电弧燃烧稳定，熔渣覆盖良好，焊缝金属的氢含量极低，氢是导致焊接冷裂纹的主要因素之一，而碱性焊条通过低氢特性有效降低了焊缝产生裂纹的风险，这对于承受高应力的船舶结构尤为重要，碱性焊条焊缝金属的冲击韧性高、塑性好，特别是在低温环境下仍能保持良好的力学性能，这符合船舶对材料在恶劣海况下安全运行的要求，碱性焊条脱硫、脱磷能力强，能有效减少焊缝中的杂质，提高焊缝的纯净度和抗腐蚀能力，船舶长期接触海水和高湿度空气，抗腐蚀性能是衡量材料性能的关键指标之一。

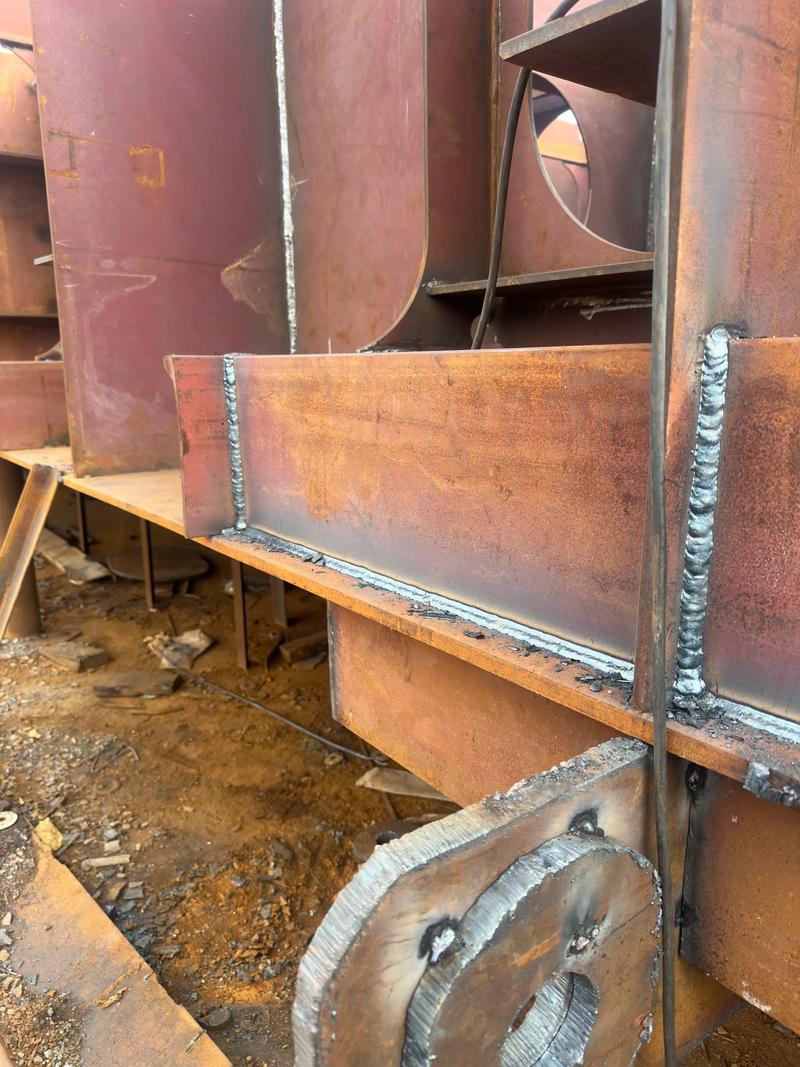

在船舶制造过程中,碱性焊条的应用几乎涵盖了所有关键结构的焊接，船体结构是船舶的骨架，包括船底、甲板、舱壁、船首和船尾等部分，这些部位通常采用高强度低合金钢制造，碱性焊条能够保证焊缝与母材具有匹配的强度和韧性，在船体分段组装中，对接焊缝和角焊缝的焊接多采用J507（低氢钠型）或J507Fe（低氢钾型）等碱性焊条，以确保焊缝具有较高的抗拉强度和延伸率，对于船舶的推进系统，如主机座、轴系支架等承受巨大动载荷的部件，必须使用碱性焊条进行焊接，以防止因焊接缺陷导致的疲劳断裂，在船舶的液舱区域，如货油舱、压载水舱、燃油舱等，由于直接装载腐蚀性介质，对焊缝的致密性和耐腐蚀性要求极高，碱性焊条的低氢特性和良好的抗裂性能能够有效防止焊缝产生气孔、裂纹等缺陷，避免介质泄漏和腐蚀的发生。
船舶维修领域同样离不开碱性焊条,当船舶在运营过程中发生结构损伤或腐蚀穿孔时，需要使用碱性焊条进行现场修复，在船体碰撞或搁浅后的钢板修补、舱壁腐蚀后的挖补焊接等，碱性焊条的高强度和良好的工艺性能能够确保修复部位的质量达到使用要求，特别是在低温环境下进行的海上维修作业，碱性焊条优良的低温冲击韧性能够保证焊缝在低温环境下不会变脆，从而维持结构的完整性，对于船舶上的不锈钢管路、阀门等部件的焊接，也常采用奥氏体不锈钢碱性焊条，以防止晶间腐蚀，保证管路系统的密封性和使用寿命。
碱性焊条的使用也对其操作工艺提出了较高的要求,由于其药中含有较多的氟化物，焊接时产生的烟尘较大，且对操作者的呼吸系统和皮肤有一定的刺激作用，因此必须加强通风防护，佩戴合格的防护面罩和手套，碱性焊条使用前必须进行严格的烘干处理，通常在350℃左右烘干1-2小时，然后在100-150℃的保温筒中存放，以防止吸潮，吸潮的焊条不仅会导致焊接过程中产生气孔，还会增加焊缝中的氢含量，增大产生裂纹的风险，在焊接过程中，应采用短弧操作，以减少空气中的氢、氮侵入熔池，同时运条速度要适中，保证熔渣充分覆盖焊缝，避免产生夹渣等缺陷，对于不同位置的焊接，如平焊、立焊、横焊和仰焊，需要采用不同的运条角度和手法，以确保焊缝成形良好。
为了更直观地比较碱性焊条与酸性焊条在船舶应用中的差异,以下通过表格进行说明：
| 比较项目 | 碱性焊条（如J507） | 酸性焊条（如J422） |
|---|---|---|
| 焊缝金属抗裂性 | 优良，低氢，冷裂纹倾向小 | 一般，氢含量较高，冷裂纹倾向大 |
| 力学性能 | 冲击韧性好，塑性好，低温性能优异 | 冲击韧性较低，塑性一般 |
| 抗腐蚀性能 | 较好，焊缝纯净度高 | 一般，硫、磷含量较高 |
| 工艺性能 | 电弧稳定性一般，脱渣性稍差，飞溅较大 | 电弧稳定，脱渣容易，飞溅小 |
| 操作要求 | 需烘干，短弧操作，通风要求高 | 可不烘干，操作方便，通风要求低 |
| 适用部位 | 关键结构、高应力区、低温环境、液舱 | 一般结构、次要部位、非腐蚀环境 |
通过上述对比可以看出,尽管碱性焊条在操作工艺上比酸性焊条更为复杂，但在船舶这种对焊接质量要求极高的工程领域，其优异的综合性能使其成为不可或缺的焊接材料，随着船舶工业的发展，对焊接质量和效率的要求不断提高，碱性焊条的品种也在不断改进，如高效铁粉碱性焊条、低尘低毒碱性焊条等，这些新型碱性焊条在保持原有性能优势的基础上，进一步提高了焊接效率和改善了劳动条件，为船舶制造与维修提供了更优质的选择。
相关问答FAQs：
-
问：为什么船舶焊接中优先选择碱性焊条而不是酸性焊条？ 答：船舶结构长期承受高应力、交变载荷以及海洋环境的腐蚀，对焊接接头的质量要求极高，碱性焊条具有低氢特性，能有效防止焊接冷裂纹的产生；其焊缝金属冲击韧性好、塑性好，特别是在低温环境下仍能保持良好的力学性能，这对于船舶在恶劣海况下的安全运行至关重要，碱性焊条脱硫、脱磷能力强，焊缝纯净度高，抗腐蚀性能优于酸性焊条，能够更好地满足船舶液舱等腐蚀性环境的使用要求，虽然酸性焊条工艺性能好、成本低，但在关键部位的焊接中，其抗裂性和力学性能无法满足船舶的高标准要求，因此船舶焊接中优先选择碱性焊条。
-
问：使用碱性焊条时，如何防止焊条吸潮对焊接质量的影响？ 答：碱性焊条药皮中含有较多的易吸潮物质，吸潮后会导致焊缝中氢含量增加，极易产生气孔和冷裂纹等缺陷，防止焊条吸潮的主要措施包括：焊条在使用前必须严格按照规定的温度和时间进行烘干，通常J507焊条烘干温度为350℃，烘干1-2小时，烘干后应立即放入100-150℃的保温筒中存放，随用随取；存放焊条的仓库应保持干燥通风，相对湿度不超过60%，避免焊条长期暴露在潮湿空气中；打开包装的焊条未用完时，应将其密封保存，防止再次吸潮；对于已吸潮的焊条，需重新烘干后方可使用，但烘干次数不宜过多，一般不超过两次，以免影响药皮性能，通过以上措施，可以有效控制焊条的含水量，确保焊接质量。
