船舶转向舵维修是确保航行安全的关键环节,其维护质量直接影响船舶的操控性、稳定性和使用寿命，转向舵系统由舵叶、舵杆、舵机、传动机构及液压/电气控制系统组成，任何部件的故障都可能导致转向失效，因此需遵循系统化的维修流程和标准。
故障诊断与检测
维修前需全面排查故障点,常见故障包括舵机异响、舵角反馈异常、舵卡滞等，检测步骤如下：
（图片来源网络，侵删）
- 目视检查：观察舵叶有无变形、腐蚀、裂纹，舵杆法兰连接是否松动，密封件是否老化。
- 功能测试：启动舵机，测试左右满舵响应时间、舵角指示器与实际舵角偏差（应≤0.5°）。
- 专业仪器检测：使用超声波测厚仪检测舵杆、舵承磨损量；液压系统需检测油压稳定性（正常工作压力通常为16-25MPa），电气系统则检查绝缘电阻（应≥1MΩ）及控制器信号输出。
核心部件维修要点
舵叶维修
- 腐蚀处理：轻微腐蚀采用喷砂除锈至Sa2.5级，涂覆环氧富锌底漆+聚氨酯面漆；腐蚀超过原厚度30%需更换。
- 变形矫正：轻微变形用液压机冷校，严重变形需整体更换。
舵杆与舵承
- 舵杆修复：轴颈磨损可采用热喷涂或电刷镀恢复尺寸，裂纹需磁粉探伤，深度超过5%直径则更换。
- 舵承更换：滑动舵承间隙超过0.5mm时需更换，滚动舵承异响或剥落时需整体更换，安装时需保证同轴度误差≤0.1mm/m。

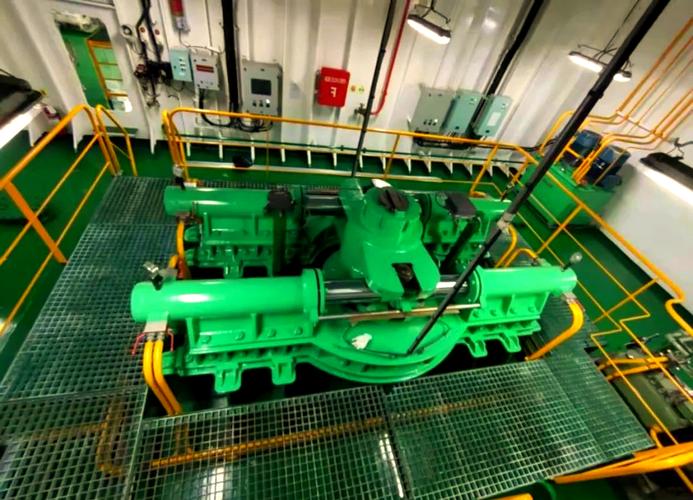

舵机系统
- 液压舵机：检查油缸内壁划伤（需研磨或更换）、密封圈老化（更换氟橡胶密封件），清洗或更换滤芯。

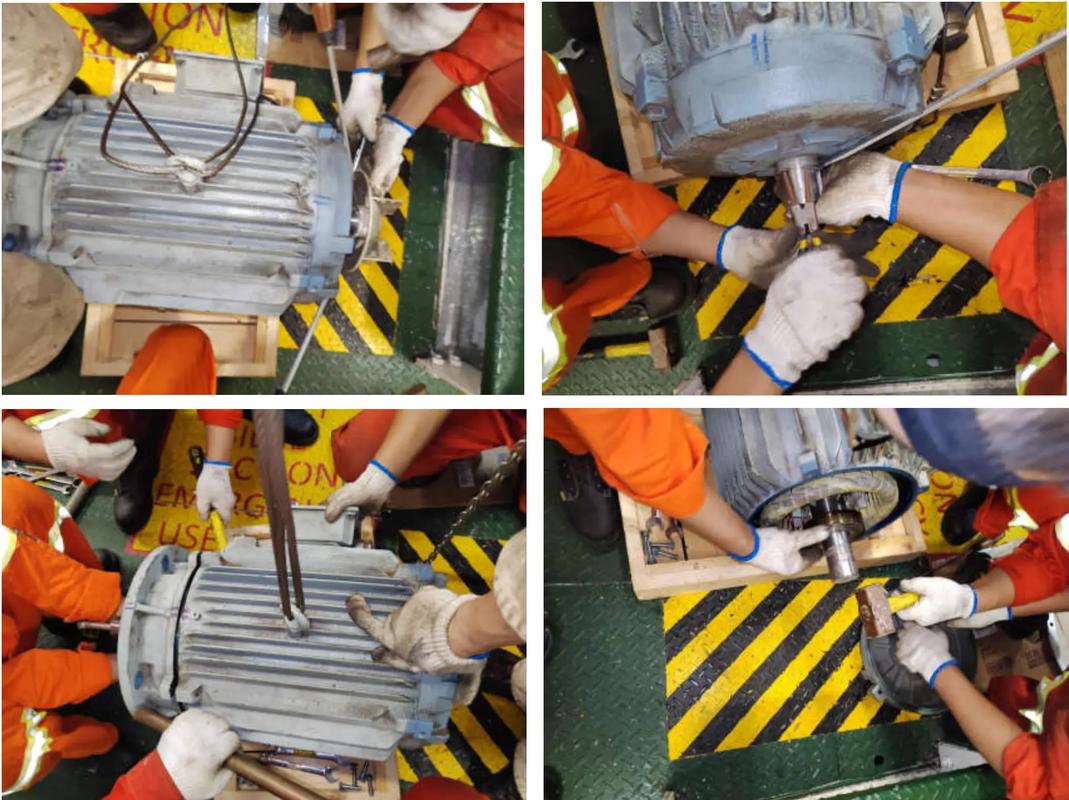

- 电动舵机：测试电机绝缘、减速箱齿轮磨损（磨损量超0.3mm需更换），制动器间隙调整至0.3-0.5mm。
装配与调试
维修后需严格装配调试：
- 舵杆对中：安装舵杆时，确保与垂直线偏差≤0.15°/m。
- 舵机调试：空载运行测试无异常后，进行负荷试验，舵角从左35°到右35°时间应≤28秒（符合IMO标准）。
- 密封性测试：液压系统保压30分钟，压力下降≤5%；舵杆密封填料压盖压紧度以每分钟渗漏10-20滴为宜。
维护周期建议
为预防故障,需定期维护，具体周期如下：
| 部件 | 检查周期 | |
|---|---|---|
| 舵叶及密封 | 每航次 | 目视检查腐蚀、紧固螺栓 |
| 舵杆/舵承 | 每年 | 测厚、间隙测量、润滑 |
| 液压系统 | 每6个月 | 油液检测、滤芯更换、压力测试 |
| 电气控制系统 | 每年 | 绝缘测试、信号校准、控制器清洁 |
相关问答FAQs
Q1：舵机运行时出现异响，可能的原因及解决方法？
A1：异响通常由液压系统进气、机械部件磨损或润滑不良导致，首先检查液压油位及油泵密封，排除空气；其次检查连杆轴承、齿轮磨损情况，更换损坏件；最后添加锂基润滑脂，确保运动部件润滑充分。
Q2：舵角反馈不准如何校准？
A2：反馈不准多由电位器或编码器故障引起，断电后拆解反馈装置，用万用表测量阻值线性度（偏差应≤3%），若损坏则更换；安装后通过舵机控制面板校准零位，满舵时反馈信号与实际舵角误差需≤0.2°。
