船舶UG（通常指Siemens NX软件）绘制是一个复杂但系统化的过程，需要结合船舶结构特点、设计规范和软件功能逐步完成，以下是详细的绘制流程和关键步骤,涵盖从前期准备到细节设计的全过程。
前期准备与设置
-
项目规划与资料收集
绘制前需明确船舶类型（如散货船、油船）、主尺度（长、宽、型深、吃水）、结构形式（单壳/双壳）及规范（CCS、ABS等），收集相关图纸（总布置图、结构图、型线图）和技术参数,确保设计依据准确。

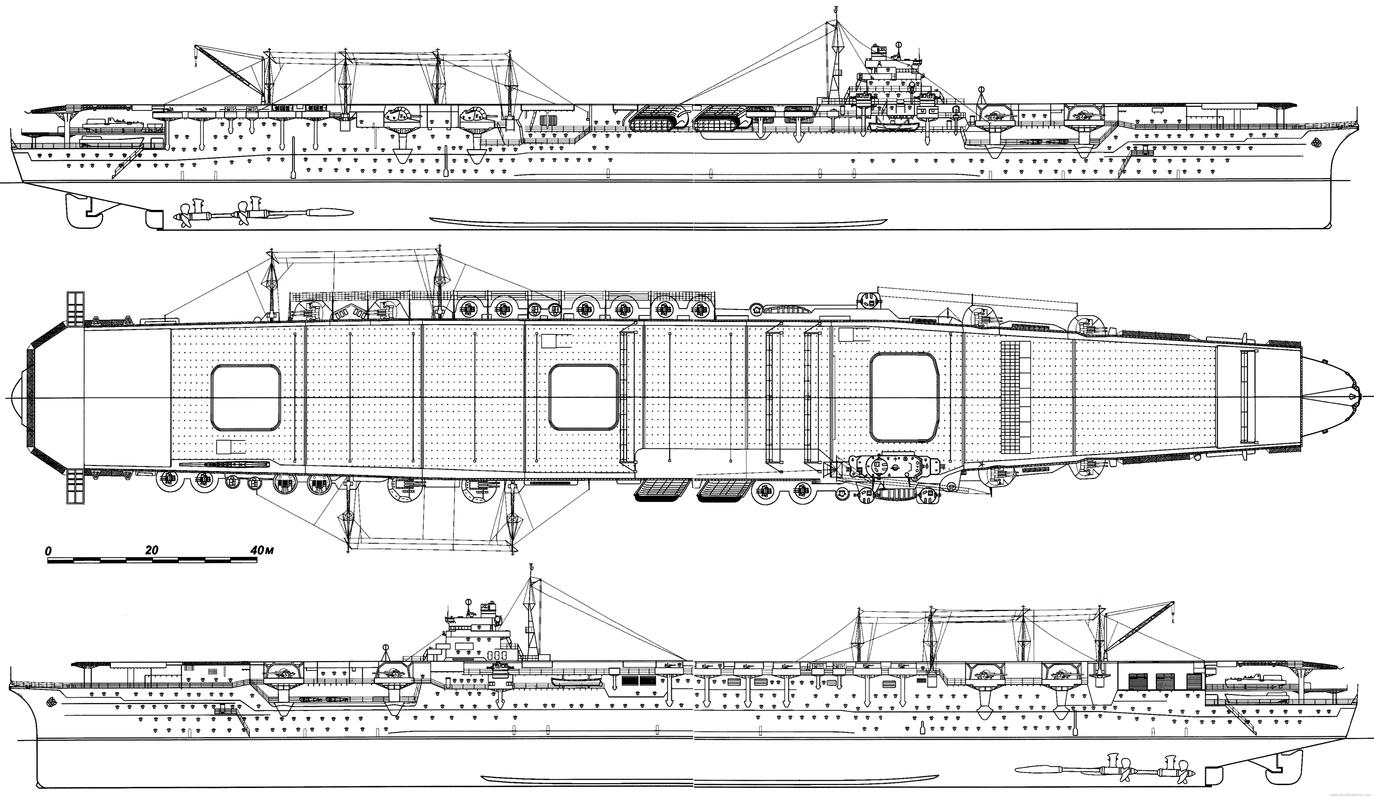

（图片来源网络，侵删） -
UG软件环境配置
- 单位设置：在“文件→实用工具→默认设置”中设置长度单位为毫米（mm），角度为度（°）。
- 图层管理：创建标准图层（如01层-基准层，02层-主体结构，03层-辅助线），通过“格式→图层设置”分类管理，避免混淆。
- 模板定制：根据船舶设计需求定制UG模板，包含常用材料属性（如船用钢板AH36）、默认公差和标注样式。
船体型线绘制
船体型线是船舶设计的基础，需精确表达船体曲面形状。
-
导入型值表
将型线图中的型值表（半宽值、高度值）导入Excel，通过UG“→→曲线→规律曲线”功能，选择“通过方程”生成横剖线、水线和纵剖线，横剖线方程可设为：- X = t（参数t从0到1）
- Y = 半宽值（根据型值表插值）
- Z = 高度值（根据型值表插值）
-
曲面构建
（图片来源网络，侵删）- 曲面光顺：使用“曲面→通过网格曲线”或“N边曲面”连接各型线，检查曲面连续性（G0/G1/G2），确保曲面无扭曲。
- 船体曲面优化：通过“曲面→扩大”或“编辑曲面→变形”调整曲面边界，满足首尾形状要求。
主体结构建模
船舶主体结构包括船底、甲板、舷侧、舱壁等，需分模块构建。
-
船体分段划分
根据总布置图将船体划分为艏尖舱、货舱、机舱等分段，使用“→→装配→组件”功能管理各分段模型。 -
主要结构绘制
-
双层底结构：
（图片来源网络，侵删）- 创建船底外板（“→→曲面→有界平面”拉伸生成）。
- 通过“→→特征→偏置”生成内底板，间距根据规范要求（如600mm）。
- 添加肋板、纵桁：使用“→→特征→扫掠”沿船体纵向生成骨材，间距通过“阵列”功能批量复制（如肋距@800mm）。
-
甲板与舷侧结构：
- 甲板板通过“拉伸”生成，设置梁拱（甲板横向曲度）。
- 舷侧外板使用“曲面→通过曲线”生成，与船底曲面求交修剪。
- 添加强肋骨、舷侧纵桁：参考型值表定位，使用“→→特征→管道”生成骨材模型。
-
-
舱壁结构
- 横舱壁：使用“→→特征→拉伸”生成平面舱壁，开孔（如人孔、通道）通过“→→特征→孔”或“修剪体”实现。
- 纵舱壁：采用“曲面→直纹面”生成，与船体曲面对齐。
细节设计与装配
-
开孔与加强筋
- 船体开孔（如舵机孔、缆孔）需符合规范，使用“→→特征→腔体”或“修剪体”生成，边缘添加补强板（“→→特征→凸台”）。
- 加强筋通过“→→特征→筋”快速生成，设置厚度与高度参数。
-
装配与干涉检查
- 将各分段、设备（如舵、锚机）导入装配模块（“→→装配→添加组件”），通过“约束”功能定位（如对齐、接触）。
- 使用“→→分析→简单干涉”检查结构间冲突，确保模型无干涉。
-
工程图生成
- 在“→→制图”模块创建图纸，选择视图（主视图、剖视图、局部放大图）。
- 标注尺寸、焊接符号（“→→注释→焊接符号”）和零件序号，通过“表格→零件明细表”生成BOM清单。
优化与验证
-
结构分析前处理
将模型导入NX Nastran进行有限元分析（FEA），定义材料属性（如弹性模量206GPa、泊松比0.3），划分网格（“→→网格→自动网格划分”）。 -
规范校核
- 根据船级社规范（如CCS《钢质海船入级规范》）校核构件尺寸（如甲板厚度、舱壁扶强材间距）。
- 使用“→→报告→检查”功能生成校核报告，确保设计合规。
模型管理与输出
-
轻量化与导出
通过“→→文件→导出→轻量化”减少模型体积，便于协同设计，导出STEP或IGES格式供其他软件使用。 -
版本控制
使用UG的“团队协作”功能管理模型版本，避免修改混乱。
