船舶装载仪是现代船舶航行中确保安全与效率的核心工具，其通过数字化模拟船舶装载状态，帮助船长、大副及配载员优化货物分布、校核稳性强度，从而规避航行风险，以下从功能原理、界面构成、实际应用及行业价值等方面展开详细说明，并辅以关键要素的表格梳理,最后附相关问答。
船舶装载仪的核心功能与工作原理
船舶装载仪的本质是基于船舶稳性、强度及浮态理论的计算机仿真系统，其核心功能包括：通过输入货物数据（重量、位置、重心）、燃油淡水消耗、压载水调配等信息，实时计算船舶的初稳性高GM值、横摇周期、静水弯矩、剪力曲线等关键参数，并判断是否符合《国际海上人命安全公约》（SOLAS）及船级社规范要求，工作原理上，装载仪以船舶三维线型数据库为基础，结合装载手册中的稳性计算书、强度计算书等资料，建立数学模型，当装载状态发生变化时，通过迭代运算快速更新船舶的浮态参数,并以图形化方式直观呈现结果。

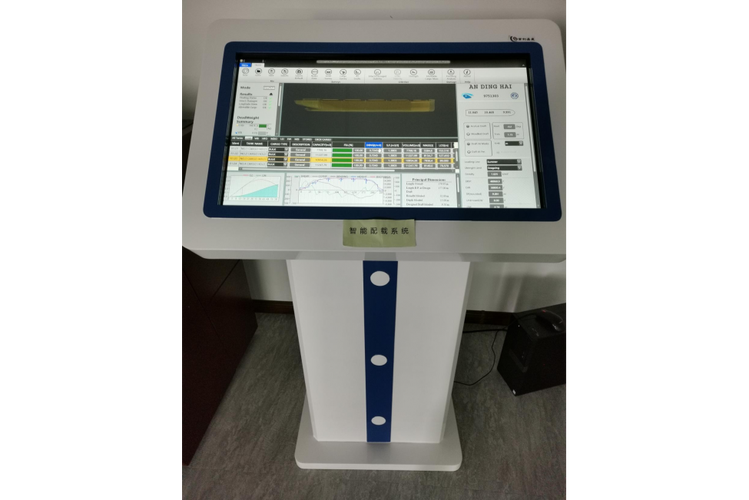

船舶装载仪界面的关键要素与图片解析
船舶装载仪的界面通常分为多个模块，各模块功能清晰，数据呈现方式直观,以下结合典型界面布局进行说明：
货物装载视图
这是装载仪的核心界面，以船舶三维模型或俯视剖面图为底图，通过不同颜色标识货舱、压载舱、燃油舱等区域，显示各舱室的装载量（吨位）、装载百分比及重心位置，冷藏集装箱舱会显示温度设置状态，重大件货物舱会标注重量和绑扎方案，图片中常见的是货舱区域的色块图，红色表示超载，黄色表示接近装载极限，绿色表示正常状态,便于操作人员快速识别异常。
稳性参数仪表盘
界面右侧或顶部常以仪表盘形式展示关键稳性数据，包括：初稳性高GM值（通常要求不小于0.15m）、最大静稳性力臂、横摇周期、吃水差（首尾吃水差值）等，部分高级装载仪还会动态显示复原力臂曲线，当曲线出现负值时，系统会自动报警提示危险，图片中仪表盘采用类似汽车速度表的设计，指针指向安全区域，若超出阈值,指针会变红并闪烁。
强度校核曲线图
该模块以折线图形式展示船舶在装载状态下的静水弯矩和剪力沿船长的分布情况，并与许用值进行对比，图片中通常有两条曲线，一条为实际计算值，另一条为许用极限值，若实际曲线超出许用曲线，对应船体位置会标红提示,需调整货物分布以降低局部应力。
压载水操作界面
对于需要调整压载水的船舶，装载仪提供压载舱的独立控制界面，图片中显示各压载舱的名称、容量、当前液位及阀门状态，操作人员可通过点击舱室图形进行注水或排水模拟，系统会实时更新船舶的稳性和吃水数据,避免人工计算误差。
装载报告生成区
界面底部或设有报告生成模块，可一键导出装载计算书、稳性计算书、强度校核报告等法定文件，报告包含所有输入参数、计算过程及结果验证，图片中显示的是报告预览窗口，格式规范,可直接提交给港口国检查或船级社审核。
船舶装载仪的实际应用场景
- 装货前的配载计划：船舶靠港前，配载员根据提单信息在装载仪中制定初步配载方案，通过模拟不同货舱的装载顺序和重量，优化货物重心位置，确保船舶具有足够的稳性和适当的吃水差,避免出现中拱或中垂现象。
- 航行中的状态监控：船舶航行期间，装载仪实时监控燃油、淡水的消耗情况，自动计算船舶稳性的动态变化，当遭遇恶劣天气时，可快速模拟压载水调整方案，以改善船舶横摇性能,降低货物移位风险。
- 港口国检查（PSC）准备：PSC检查中，稳性和强度文件是重点核查项目，装载仪生成的报告具有法律效力，能快速证明船舶符合国际公约要求,避免因文件不全或计算错误导致的滞留。
- 应急情况处置：如发生货物移位、进水等紧急情况，装载仪可模拟不同应急措施（如调整压载、抛弃货物）对船舶稳性的影响,为船长提供科学决策依据。
船舶装载仪的行业价值与趋势
船舶装载仪的应用大幅提升了船舶配载的安全性和效率，传统人工配载依赖经验，计算耗时且易出错，而装载仪可将计算时间从数小时缩短至几分钟，且精度达99%以上，随着智能航运的发展，现代装载仪已与船舶物联网（IoT）系统深度融合，可实时接收货物传感器、液位计等数据，实现装载状态的自动更新；部分高端系统还引入了人工智能算法，能根据历史数据和气象预报自动推荐最优配载方案，装载仪的数字化特性也为航运公司提供了大数据分析基础，可通过优化装载降低燃油消耗,减少运营成本。
船舶装载仪关键要素表格
| 模块名称 | 功能描述 | 图片呈现特点 |
|---|---|---|
| 货物装载视图 | 显示各舱室货物重量、位置及重心，标识超载/正常状态 | 三维船舶模型，色块区分舱室，红色/黄色/绿色警示标识 |
| 稳性参数仪表盘 | 实时显示GM值、横摇周期、复原力臂曲线等，超出阈值报警 | 仪表盘式设计，指针动态变化，异常数据闪烁红光 |
| 强度校核曲线图 | 对比实际弯矩/剪力与许用值，标示船体应力危险区域 | 双折线对比图，超限区域标红，显示对应船体位置坐标 |
| 压载水操作界面 | 控制压载舱注排水，模拟调整后对稳性和吃水的影响 | 舱室液位示意图，点击操作，实时更新数据 |
| 装载报告生成区 | 一键导出法定配载文件，包含计算过程及结果验证 | 报告预览窗口，分页显示，格式规范，含公司logo和船级社标识 |
相关问答FAQs
问题1：船舶装载仪计算出的稳性数据不满足要求时，应如何调整？
解答：当稳性数据（如GM值过小或复原力臂曲线出现负值）不满足要求时，可通过以下方式调整：①调整货物分布，将重货下移、轻货上移，降低船舶重心；②增加压载水，提高船舶初稳性高；③减少自由液面影响，对未装满的液舱进行排空或注满；④若条件允许，可减少部分顶层货物重量，调整后需在装载仪中重新计算,直至所有参数符合SOLAS规范要求。
问题2：船舶装载仪与传统人工配载计算相比，有哪些优势？
解答：船舶装载仪的优势主要体现在三个方面：①效率高，人工计算复杂配载方案需数小时，而装载仪仅需几分钟；②精度高，避免了人工查表、计算的误差，尤其对复杂船舶（如集装箱船、LNG船）的多舱室配载优势更明显；③安全性强，可实时模拟多种工况并预警风险，而人工计算难以全面覆盖所有极端情况，装载仪生成的报告具有标准化和法律效力,便于港口国检查和保险理赔。
