船舶启动箱接线是船舶电力系统中至关重要的环节，其正确性直接关系到主机的安全启动、稳定运行及整个电力系统的可靠性，船舶启动箱作为连接蓄电池组、启动马达、控制电路及保护装置的核心设备，其接线过程需严格遵循电气规范、船舶行业标准及设备技术要求，确保线路布局合理、连接牢固、绝缘良好、标识清晰，以下从接线前的准备、核心部件接线、线路布局与保护、调试与检验等方面详细阐述船舶启动箱接线的具体操作与注意事项。
接线前的准备工作
-
熟悉技术资料
接线前需仔细阅读启动箱的产品说明书、电气原理图、接线图及船舶电气安装规范，明确各端子的功能（如电源输入、输出、控制信号、接地等）、电压等级（直流24V/48V/110V等）、线径要求及颜色标识标准（如红色为正极、黑色为负极、黄色为启动信号等），核对主机启动马达的功率、额定电流及蓄电池容量,确保线径选择符合载流量要求。

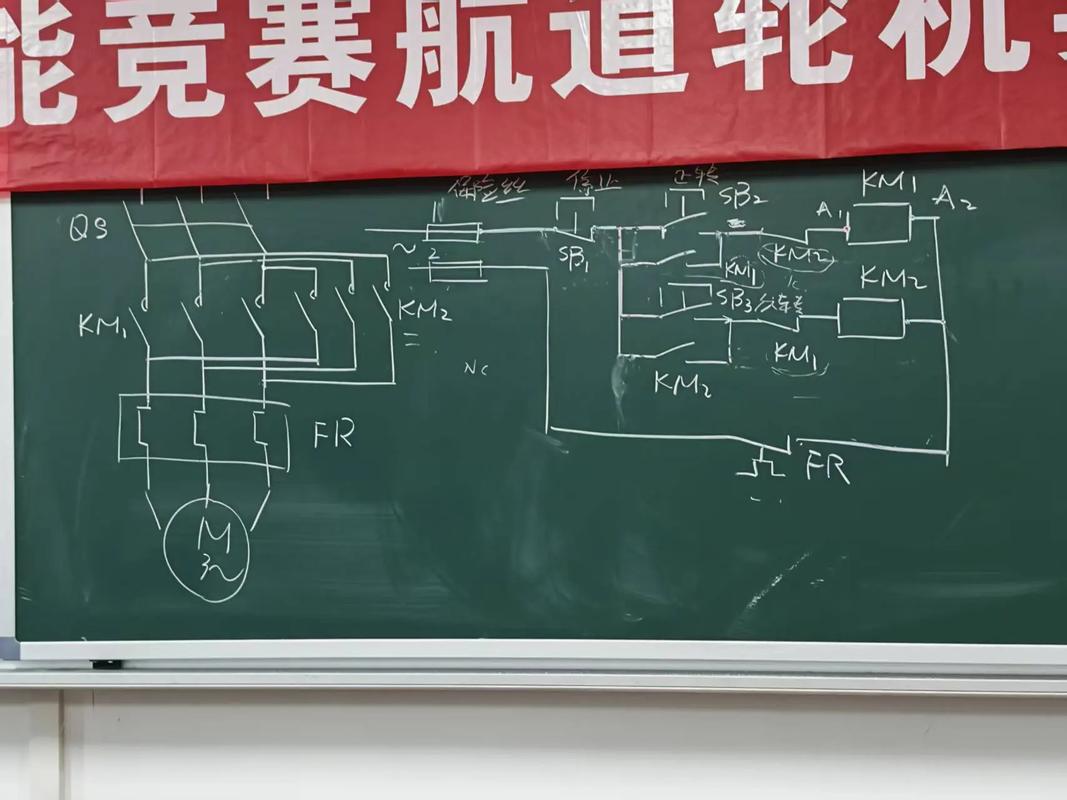

（图片来源网络，侵删） -
检查设备与材料
- 启动箱本体：检查箱体有无变形、破损，防护等级是否符合安装环境（如舱室潮湿需达到IP44以上），门锁、散热装置是否完好。
- 电气元件：检查断路器、接触器、继电器、保险丝等型号规格是否匹配，触点有无氧化、松动，动作是否灵活。
- 导线：选用符合船舶标准的耐油、耐盐雾、阻燃铜芯电缆（如CEFR型），检查线芯有无损伤、绝缘层是否老化，多股线需压接合适的铜鼻子。
- 辅助工具：准备万用表、兆欧表、压线钳、螺丝刀、扭矩扳手、号码管、扎带等工具,并确保工具绝缘良好。
-
安全措施
切断蓄电池总电源，并在开关处悬挂“禁止合闸”警示牌；佩戴绝缘手套、护目镜等防护用品；确保接线环境干燥、通风,避免金属工具误碰带电体。
核心部件接线操作
蓄电池组至启动箱电源接线
蓄电池组为启动系统提供直流电源，接线需注意：
- 正极接线：蓄电池正极电缆经保险丝（或断路器）后接入启动箱的“电源输入（+）”端子，保险丝容量需根据启动马达启动电流（一般为额定电流的3-5倍）选择，且安装在靠近蓄电池端，防止线路短路时电流过大。
- 负极接线：蓄电池负极电缆直接接入启动箱的“接地（-）”端子，或通过接地排连接至船体金属结构（接地电阻应≤0.01Ω），确保形成可靠回路。
- 线径计算：线径需满足电压降要求（通常启动时线路压降≤5%），公式为：
[ S = \frac{I \times L \times \rho}{K \times \Delta U} ]
(I)为启动电流（A），(L)为电缆长度（m），(\rho)为电阻率（铜取0.0178Ω·mm²/m），(K)为导体材质系数（铜取1），(\Delta U)为允许压降（V），启动电流500A、电缆长度5m时，线径需≥50mm²。
启动箱至启动马达接线
启动马达接线需承受大电流冲击，连接可靠性是关键：
- 主电缆连接：启动箱的“马达输出（+）”端子通过粗电缆（通常为70mm²以上）连接至启动马达的主接线柱，电缆弯曲半径需≥10倍电缆外径，避免机械损伤。
- 电磁开关接线：启动马达的电磁线圈（通常为小线径，如2.5mm²）连接至启动箱的“启动控制”端子，通过启动按钮或继电器控制通断，注意电磁线圈的正负极不可接反，否则会导致吸合不良。
- 连接工艺：接线端子需使用扭矩扳手拧紧（扭矩值参考厂家要求，一般M10螺栓为8-10N·m），确保接触电阻≤10μΩ；铜鼻子与线芯压接后需搪锡,防止氧化。
控制电路接线
控制电路包括启动按钮、指示灯、继电器、互锁装置等，接线需注重信号准确性与抗干扰：

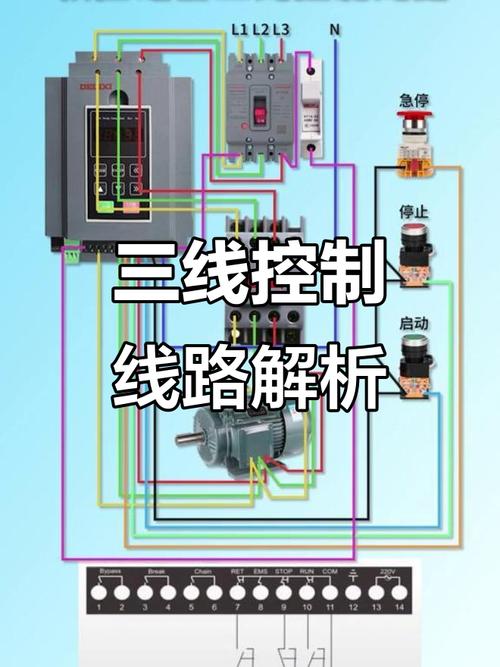

- 启动/停止按钮：常开按钮一端接电源正极，另一端接继电器线圈输入端；常闭按钮串联在停止回路中，确保按下时切断控制电源。
- 指示灯接线：电源指示灯（如绿色）并联在电源输入端，运行指示灯（如红色）通过继电器辅助触点控制，显示启动状态。
- 互锁与保护：若有多台主机，需设置电气互锁，防止同时启动；过流继电器串联在主回路中，当电流超过设定值时自动切断电源；热继电器保护启动马达过载，调整值一般为马达额定电流的1.1-1.2倍。
辅助设备接线
- 电压表/电流表：电压表并联在电源两端，电流表串联在主回路中（需配套分流器或互感器），量程选择需留有余量。
- 报警装置：如低电压报警、过载报警等，传感器信号线需采用屏蔽电缆，屏蔽层单端接地,避免电磁干扰。
线路布局与保护要求
-
线路布局原则
- 强电主回路（蓄电池、启动马达）与弱电控制回路（信号线、指示灯）分开布置，间距≥100mm，防止干扰。
- 电缆沿箱体 dedicated 线槽或支架敷设，避免与尖锐边缘摩擦，转弯处使用专用护套。
- 多股线芯接入端子前需搪锡或使用闭口端子,防止散丝引起短路。
-
绝缘与保护
- 所有导线绝缘层需无破损，导线与箱体金属部件的间距≥5mm，必要时加装绝缘套管。
- 电缆进出箱体时需使用格兰头密封，确保防护等级；箱内裸露导体需加装防护罩，防止误触。
- 接地线需采用黄绿双色线，截面积≥主回路导线的50%，且≥4mm²。
-
标识与记录
- 所有端子需套印有编号的号码管，标注对应回路名称（如“BAT+”“MOTOR+”“START”），便于检修。
- 接线完成后绘制实际接线图，标注线径、长度、走向等信息,存入船舶电气档案。
调试与检验
-
接线检查
- 对照接线图逐项检查，确保端子连接正确、无遗漏；使用万用表电阻档测量电源正负极间绝缘电阻（应≥1MΩ），控制回路对地绝缘电阻≥0.5MΩ。
- 模拟启动操作：按下启动按钮，测量接触器线圈两端电压是否为额定值，观察触点吸合是否顺畅；若接触器不动作，检查控制回路电压、继电器状态及按钮触点。
-
空载与负载测试
- 空载测试：断开启动马达与启动箱的连接，合上电源，按下启动按钮，观察接触器吸合、指示灯状态是否正常，测量主回路电压降（应≤1%）。
- 负载测试：连接启动马达，在主机允许条件下进行点动启动（每次≤3秒），监测启动电流、马达转向及箱体温升（温升≤40K），检查有无异常声响、火花或过热现象。
-
安全保护验证
- 模拟过流：调节过流继电器至设定值，验证断路器是否跳闸；模拟低电压（如降至额定电压的80%），检查低电压报警是否动作。
- 多次启停测试：验证启动箱在连续启动（间隔≥1分钟）时的稳定性,确保热继电器不误动作。
相关问答FAQs
Q1：船舶启动箱接线时，为何要求蓄电池负极直接接地？
A：蓄电池负极直接接地（船体）可形成单线制供电系统，减少电缆数量和重量，降低成本；船体作为公共地线，可确保各设备电位一致，避免电位差引起的设备损坏或电腐蚀，但需确保接地连接可靠，接地电阻符合规范，防止因接地不良导致启动回路异常。
Q2：启动箱内接触器频繁吸合释放可能是什么原因？
A：接触器频繁吸合释放通常由以下原因导致：（1）控制回路电压波动，如蓄电池电量不足或线路压降过大，导致接触器线圈吸合电压不满足；（2）接触器铁芯表面有油污或杂质，导致吸合不紧密；（3）启动按钮或继电器触点接触不良，产生间歇性通断；（4）互锁电路设计错误，存在逻辑冲突，需逐一检查控制电源、接触器状态、触点清洁度及电路逻辑,针对性解决。
