船舶舵机说明书是指导用户正确安装、操作、维护及排除故障的重要技术文件，其内容需涵盖设备参数、工作原理、操作流程、安全规范及保养要求等关键信息，以确保舵机系统安全、高效运行，以下从多个维度详细说明：
设备概述与主要技术参数
船舶舵机是船舶航向控制的核心设备,通过接收来自驾控台的指令，驱动舵叶偏转，从而改变船舶航向，根据动力源不同，可分为电动舵机、液压舵机及电液复合舵机，其中液压舵机因输出扭矩大、响应速度快，在大中型船舶中应用广泛，以某型液压舵机为例，其主要技术参数如下表所示：
| 参数类别 | 具体指标 |
|---|---|
| 额定输出扭矩 | 50 kN·m（持续工作），63 kN·m（短时过载） |
| 舵角范围 | ±35°（标准），可定制至±40° |
| 转舵速度 | 从一舷35°至另一舷35°≤15秒 |
| 工作压力 | 21 MPa（额定），25 MPa（最大） |
| 控制方式 | 电液比例控制，支持随动、应急及自动操舵模式 |
| 电源参数 | AC 380V±10%，50Hz，功率约15 kW |
| 适用环境温度 | -25℃~+55℃ |
工作原理与结构组成

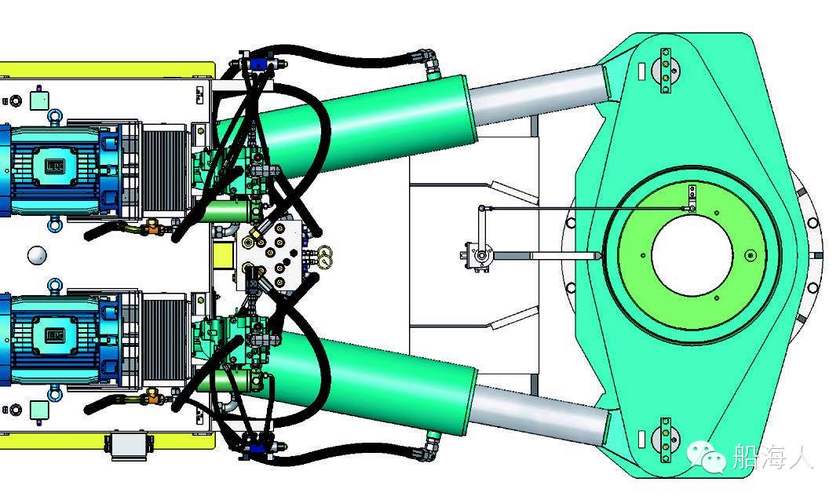

液压舵机主要由动力单元（液压泵站）、控制单元（电液比例阀/伺服阀）、执行单元（液压油缸或转叶式液压马达）及反馈单元（舵角传感器）组成，其工作原理为：驾控台发出舵角指令，经控制器处理后，调节电液比例阀的开度，控制高压油进入油缸或马达的某一腔室，推动活塞或转子运动，通过舵柄带动舵叶偏转；舵角传感器实时反馈实际舵角至控制器，形成闭环控制，直至达到指令舵角，结构上，关键部件包括：
- 液压泵：通常为轴向柱塞泵，具有恒功率变量功能，可根据负载自动调节流量；
- 液压阀组：包含溢流阀（过载保护）、单向阀（防止油液倒流）、平衡阀（锁舵防漂）；
- 油缸/马达：双作用油缸（往复运动）或转叶式马达（旋转运动），需配备高密封件防止内泄；
- 蓄能器：在应急情况下提供辅助动力，维持舵机短时工作能力。
安装与调试要求
-
安装准备：
- 检查船体基座平整度,平面度误差≤1mm/m，地脚螺栓孔位偏差≤±2mm；
- 确保液压管路走向合理,避免与电缆、热源交叉，管路弯曲半径≥管径3倍；
- 液压油箱需独立安装,远离热源，油量符合说明书要求（通常为系统容积的1.5倍）。
-
系统调试：
- 液压系统首次运行需进行循环冲洗：使用32号抗磨液压油，冲洗压力≤5MPa，直至回油口颗粒度等级达到NAS 8级；
- 空载试舵：在0%~100%指令范围内测试舵角响应，检查有无爬行、卡滞现象，实际舵角与指令误差≤±0.5°；
- 负载测试：模拟最大舵角负载，持续运行30分钟，监测油温（≤60℃）、压力波动（≤±5%）及噪音（≤85dB）。
操作规程与安全注意事项
-
日常操作：
- 启动前检查油位、管路连接及电气线路，确认无泄漏；
- 随动操舵模式下,指令手柄操作应平稳，避免快速满舵；
- 长期停航时,需关闭液压泵电机，并操作至零舵角位置。
-
安全规范：
- 禁止在舵机运行时进行管路拆卸或电气接线；
- 应急操舵时,需立即切换至应急电源，并手动操作应急阀；
- 液压系统出现异响、压力骤降或舵角失控时，立即停机检修。
维护保养周期与方法
-
日常维护（每日/每周）：
- 检查液压油位,观察油液颜色（若发黑或乳化需更换）；
- 清洁滤网（回油滤芯），污染指示器若显示红色需立即更换。
-
定期保养（每3/6/12个月）：
- 每3个月：检测液压油酸值（≤0.1mgKOH/g），必要时更换；
- 每6个月：检查密封件老化情况，更换油缸密封圈；
- 每12个月：全面检测液压泵容积效率，校准舵角传感器。
常见故障与排除方法
| 故障现象 | 可能原因 | 排除方法 |
|---|---|---|
| 舵角响应缓慢 | 液压油不足、滤芯堵塞、泵内泄 | 补充油液、清洗滤芯、检修泵或更换配油盘 |
| 舵停在中位不回正 | 平衡阀卡滞、机械摩擦阻力过大 | 拆洗平衡阀、润滑舵杆轴承 |
| 系统压力异常波动 | 溢流阀故障、空气混入油液 | 校验溢流阀压力、系统排气 |
相关问答FAQs
Q1：舵机运行时油温过高可能由哪些原因导致？如何处理？
A：油温过高通常由以下原因引起：（1）液压油牌号不符或黏度过低，需更换符合说明书要求的抗磨液压油；（2）冷却器堵塞或冷却水流量不足，需清理冷却器芯体或检查冷却水系统；（3）系统内泄严重，如泵或马达磨损，需检修或更换元件，处理时应立即降低负载运行，待油温降至50℃以下后再针对性排查。
Q2：舵机在应急操舵模式下无法正常转舵，应如何应急处理？
A：首先检查应急电源是否正常供电，若电源正常，则可能是应急控制阀卡滞或机械传动部件卡死，可尝试手动敲击应急阀体，若无效则需立即使用机械应急释放装置（如松开液压锁，通过人力推动舵柄），同时报告船长并通知维修人员，确保船舶航向安全。
