船舶结构图是船舶设计与建造过程中的核心文件，它以图形化的方式详细展示了船舶的各个组成部分、尺寸、材料及连接关系，为船舶的建造、检验和维护提供重要依据，在船舶工程领域，"LP"通常指"Lines Plan"（线型图），它是船舶结构图中最基础也最关键的图纸之一，主要描述船舶的型线外形，包括船体表面的轮廓、甲板边线、舭部线等，是确定船舶航行性能和结构布局的基础。
线型图通常由三个基本视图组成：侧面图、半宽图和横剖面图，侧面图显示船舶从侧面观察的外形轮廓，包括首柱、尾柱、甲板线、龙骨线等关键线条，标注了船舶的总长、垂线间长、型深等主要尺度参数，半宽图则从船舶上方俯视，展示船体中纵剖线两侧的对称轮廓，主要用于确定甲板、上层建筑等横向结构的宽度，横剖面图是沿船长方向不同位置截取的横向截面形状图，通常以等间距（如每站号或每2米）绘制，直观反映船体的宽度和深度变化，是后续结构设计的重要参考，对于一艘散货船，线型图中的横剖面图会清晰显示货舱区域的宽体设计，以提升装载效率；而对于油轮，则需通过线型图优化舭部半径，以减少航行阻力。

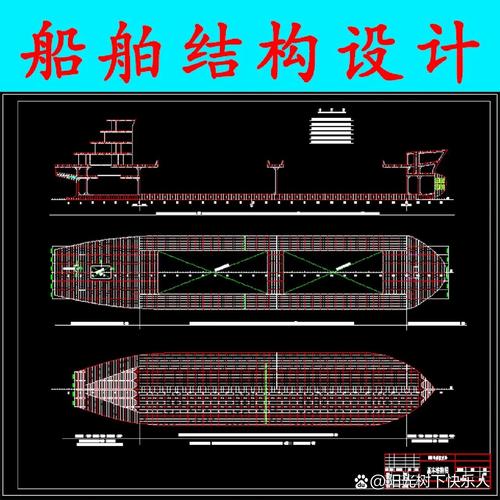

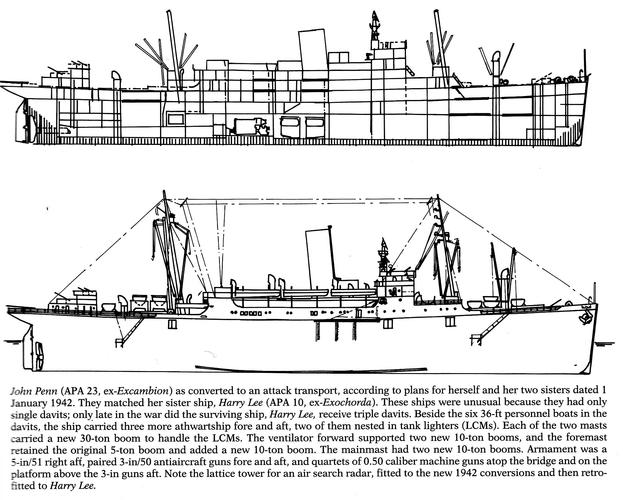

除了线型图，船舶结构图还包括总布置图、结构图、分段图等，共同构成完整的船舶设计体系，总布置图基于线型图，进一步标注船舶的功能区域划分，如机舱、货舱、居住舱室等的位置及设备布置；结构图则详细说明船体各部分的板材厚度、骨材尺寸（如肋骨、纵骨）、加强结构等，通常采用表格形式列出不同区域的材料规格和连接方式（如焊接、铆接），船底结构可能采用双层底设计，内底板和外底板的厚度会根据船舶的载重线要求通过表格明确标注，同时附有节点详图说明肘板与骨材的连接细节。
在实际应用中，船舶结构图的绘制需遵循国际海事组织（IMO）和船级社（如CCS、ABS、DNV等）的规范，确保结构强度、稳性和安全性满足航行要求，线型图的精度直接影响船舶的快速性和耐波性，因此设计中常通过计算机辅助设计（CAD）软件进行三维建模和优化，结合流体力学分析调整型线参数，对于高速客船，线型图中的首部设计可能采用球鼻艏以降低兴波阻力；而破冰船则需通过线型图加强艏部线型，以提升冰区航行能力。
船舶结构图的LP（线型图）不仅是船舶设计的起点，也是各专业协同工作的基础平台，它为结构工程师提供外形约束，为轮机工程师规划设备安装空间，为电气工程师设计线路走向提供依据，在建造阶段，线型图与分段图结合，指导船厂进行钢板切割、分段装配和整体合拢，确保船舶建造精度符合设计要求。
相关问答FAQs
Q1：船舶结构图中的LP（线型图）与总布置图有什么区别？
A1：LP（线型图）主要描述船体外型轮廓，包括侧面、半宽和横剖面视图，用于确定船舶的几何形状和主要尺度；而总布置图是在线型图基础上，标注船舶的功能区域（如机舱、货舱）、设备位置（如锚机、舵机）、舱室划分等，更侧重于船舶的空间布局和功能实现，线型图是“骨架”，总布置图是“骨架上的器官分布”。
Q2：船舶线型图的设计如何影响船舶的航行性能？
A2：线型图的设计直接影响船舶的快速性、稳性和耐波性，瘦长的船体（长宽比较大）可减少兴波阻力，提升高速航行效率，但可能影响稳性；宽体船则有利于提升稳性和装载空间，但阻力较大，首部线型设计（如球鼻艏）可改善波浪中的航行性能，而尾部线型（如方尾）则可能提升推进效率，线型图需通过理论计算和模型试验优化,以平衡不同性能需求。
