船舶舱室布置图是船舶设计与建造过程中的核心技术文件，它详细规定了船舶各舱室的空间划分、设备布局、通道设置及系统走向，直接关系到船舶的安全性、功能性、舒适性和建造效率，作为船舶总体设计的具体体现，舱室布置图需满足国际海事组织（IMO）、船级社及船东的多重要求，是后续结构设计、舾装生产、系统管路布置的重要依据。
船舶舱室布置图的定义与核心作用

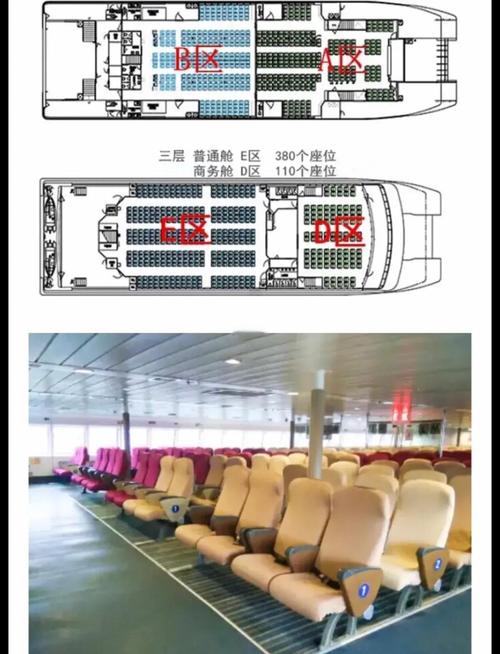

船舶舱室布置图是以船舶总布置图为基础，按照不同功能需求对船舶内部空间进行细化分配的二维或三维图纸，其核心作用在于：
（图片来源网络，侵删）
- 功能分区明确化：将船舶内部划分为居住舱室、工作舱室、机械舱室、公共区域等，确保各区域功能互不干扰，例如将机舱与居住舱室隔离以降低噪音和振动影响。
- 空间利用最优化：在满足法规和规范的前提下，通过合理布局提高空间利用率，如利用狭窄区域设置储物间或设备间，避免空间浪费。
- 安全合规保障：依据SOLAS公约等法规，合理布置逃生通道、消防设备、救生设施等，确保船舶在紧急情况下的安全性。
- 建造与维护指导：为船厂提供精确的舱室位置、尺寸及设备安装信息，确保施工准确性；同时为后期船舶维护、设备检修提供空间参考。
船舶舱室布置图的主要组成内容
船舶舱室布置图通常包含以下核心要素，各要素相互关联，共同构成完整的舱室规划体系：
舱室功能划分与命名
舱室按功能可分为五大类，每类下设具体子项，命名需统一规范（通常采用字母+数字编码，如“客舱101”“机舱M2”）：

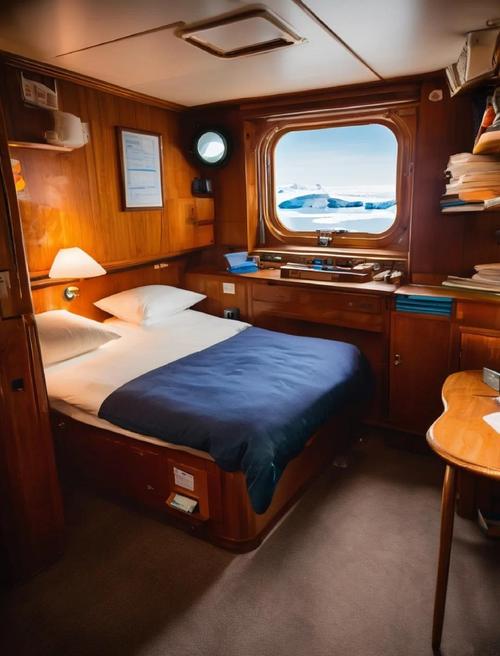

- 居住舱室：包括船员舱室（单人间、双人间）、乘客客舱（经济舱、商务舱、头等舱）、公共卫生间、淋浴间等，居住舱需注重私密性、隔音及通风设计，例如客舱床铺间距一般不小于0.9米，通道宽度不小于1.2米。
- 工作舱室：驾驶室、海图室、无线电室、办公室、会议室等，驾驶室需布置导航设备、操控台，确保视野开阔，通常设置在船舶最高层且靠近船中位置。
- 机械舱室：机舱（主机、发电机、辅机）、锅炉舱、泵舱、舵机舱等，机舱需考虑设备维护空间，例如主机四周留有不小于1米的检修通道，油柜、水柜位置远离热源。
- 公共区域：餐厅、健身房、影院、商店、医务室等，公共区域需注重人流疏导，例如餐厅餐桌间距需保证服务通道畅通，紧急出口数量需符合载客人数要求。
- 特殊舱室：危险品舱（如油漆间、电池间）、冷藏舱、空压机舱等，需设置独立通风、防爆及防火设施。
设备与家具布局
舱室内设备与家具的布局需兼顾功能性、人体工程学及安全性。
- 居住舱：床铺、衣柜、写字台、座椅等家具需按模块化设计，确保标准化安装；空调出风口、照明灯具、插座位置需避免与家具冲突。
- 机舱：主机、分油机、空压机等大型设备需按“重力流”原则布局（如燃油柜高于主机），减少管路长度；压力容器、热表面需设置防护罩或安全警示标识。
- 驾驶室：操控台（含车钟、舵轮、导航显示屏）按“人机工程学”设计，操作人员无需转身即可完成主要操作，应急设备（如弃船按钮、消防按钮）需设置在醒目位置。
通道与梯道设置
通道是舱室布置的“血管”，需满足畅通性和紧急疏散要求：
（图片来源网络，侵删）
- 水平通道：走廊宽度一般不小于1.0米（客船不小于1.2米），门向疏散方向开启（除非采用自闭式防火门）；舱室门至最近逃生出口的距离不超过30米（依据SOLAS II-2章）。
- 垂直梯道：斜梯坡度一般不大于45°，直梯高度超过3米时需设置护圈；客船梯道需采用防滑材料，并设置应急照明。
- 逃生通道：至少设置两条独立逃生通道，通道内禁止堆放杂物，防火门需保持常闭状态（或与火灾报警系统联动）。
系统管路与电缆走向
舱室布置图需预留系统管路（通风、消防、压载水等）和电缆的敷设空间：
- 通风系统：风管尺寸需根据风量计算确定，避免穿越居住舱室；出风口位置需避免直吹人员或设备。
- 消防系统：消防栓、灭火器、喷淋头的布置需符合“保护半径”要求（一般不超过20米）；气体灭火系统的储瓶间需靠近被保护舱室，且设置泄压装置。
- 电缆敷设：电缆需通过电缆托架或穿管敷设，避免与热源、油管接触；高压电缆与低压电缆需分开布置，防止电磁干扰。
防火与绝缘分隔
为满足船舶防火要求，舱室布置需进行耐火分隔：
- A级分隔：用于防火主竖区（如机舱与居住舱之间），采用钢质舱壁+防火绝缘材料（如硅酸铝），耐火极限不低于60分钟。
- B级分隔：用于舱室间分隔（如客舱与走廊），采用钢质舱壁+半耐燃材料，耐火极限不低于30分钟。
- C级分隔：用于非危险区域分隔，可采用普通舱壁，但需限制可燃材料使用。
船舶舱室布置图的设计流程
船舶舱室布置图的设计是一个多专业协同、迭代优化的过程，主要分为以下阶段：
初步规划阶段
- 输入条件：船舶主尺度（长、宽、型深、型宽）、总布置图、船东需求（如载客人数、舱室等级）、法规要求（SOLAS、MARPOL）。
- 任务：确定舱室功能分区框架，计算各区域面积（如居住舱面积按每人不小于3.5平方米），绘制初步舱室分布图。
方案设计阶段
- 协同设计：与结构、轮机、电气等专业沟通，确定舱室位置与设备布局的可行性（如机舱高度需满足主机吊装要求）。
- 三维建模：采用CAD（如AutoCAD）、船舶专业软件（如Tribon、NAPA）进行三维建模，检查空间干涉（如管路与设备冲突）。
- 方案评审：组织船东、船级社评审，根据反馈调整布局（如增加客舱窗户数量、优化驾驶室视野）。
详细设计阶段
- 图纸绘制：输出二维施工图纸，包括各层甲板舱室布置图、剖面图、设备布置图、防火分隔图等，标注尺寸、材料、设备型号等信息。
- 技术文件编制：编写舱室布置说明书、设备清单、防火绝缘明细表，供船厂施工使用。
施工与修改阶段
- 现场指导：设计人员配合船厂解决施工中的问题（如现场尺寸与图纸不符、设备安装空间不足）。
- 修改完善：根据施工反馈更新图纸，确保最终图纸与实船一致。
船舶舱室布置图的关键设计原则
- 安全优先：逃生通道、消防设备、稳性要求（如自由液面影响）必须满足法规，危险区域与非危险区域严格隔离。
- 功能合理：避免交叉干扰，如居住舱远离噪音源（机舱、螺旋桨），厨房餐厅远离燃料舱。
- 经济高效：在满足功能前提下减少材料消耗（如优化舱壁结构）、缩短管路长度（降低建造成本和运营能耗）。
- 舒适性提升：客船需注重采光、通风、噪音控制（如采用双层舷窗、隔音棉），船员舱室需设置独立卫浴和娱乐空间。
- 可维护性：设备周围预留检修空间，易损件位置便于更换，管路阀门设置在易于操作的位置。
相关问答FAQs
Q1：船舶舱室布置图中，防火分隔等级如何确定？
A：防火分隔等级主要依据舱室功能及所在区域的重要性确定，需遵循SOLAS公约II-2章“结构防火”要求：
- A级分隔：用于贯穿防火主竖区的舱壁、甲板（如机舱舱壁、上层建筑与起居处所的分舱舱壁），耐火极限为“A-60”（60分钟耐火+30分钟隔热）、“A-30”等等级，具体取决于船舶类型及舱室位置。
- B级分隔：用于起居处所内的舱壁（如客舱隔断、走廊舱壁），耐火极限为“B-15”（15分钟耐火）或“B-0”（非耐火但限制可燃材料），需采用不燃材料隔热。
- C级分隔：用于非危险区域的普通舱壁（如储物间隔断），仅需采用不燃或难燃材料，无耐火要求。
Q2：如何优化船舶舱室布置以提升空间利用率？
A：提升空间利用率需结合模块化设计、三维仿真及多专业协同，具体措施包括：
- 模块化布局：将居住舱、卫生间等标准化模块（如3m×4m模块）批量预制，减少现场施工量，同时便于调整布局。
- 立体空间利用：采用双层床铺（船员舱）、可折叠家具（客舱沙发）、嵌入式储物柜（走廊两侧），增加储物空间；利用甲板下方空间设置压载舱、空舱。
- 紧凑型设备选型：选用小型化、集成化设备（如组合式空调机组、一体化主机），减少设备占用面积；优化管路走向，采用“管路走廊”集中敷设，避免交叉占用空间。
- 三维仿真验证：通过NAPA、Tribon等软件进行三维建模，模拟人员活动、设备维护流程，消除空间死角，例如调整楼梯角度以减少占用面积,优化设备间距以避免浪费。
