船舶舷墙结构图是船舶设计与建造中的重要技术文件，详细展示了船舶舷侧区域的构造形式、材料选用、连接方式及关键尺寸参数，直接关系到船舶的航行安全性、结构强度及使用功能，以下从结构组成、设计要点、材料规范及典型应用场景等方面展开说明。

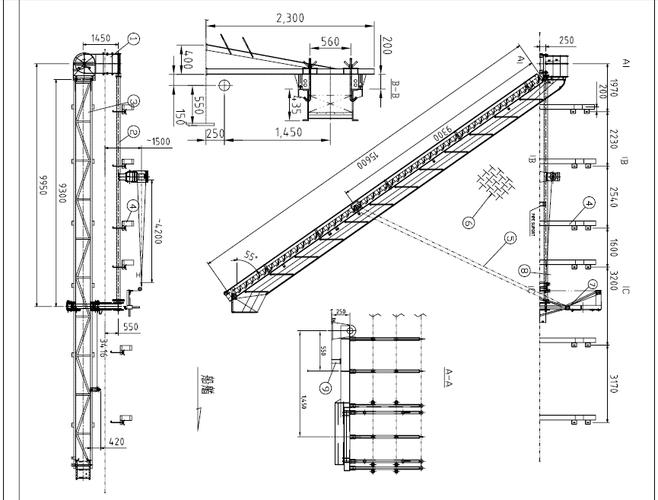

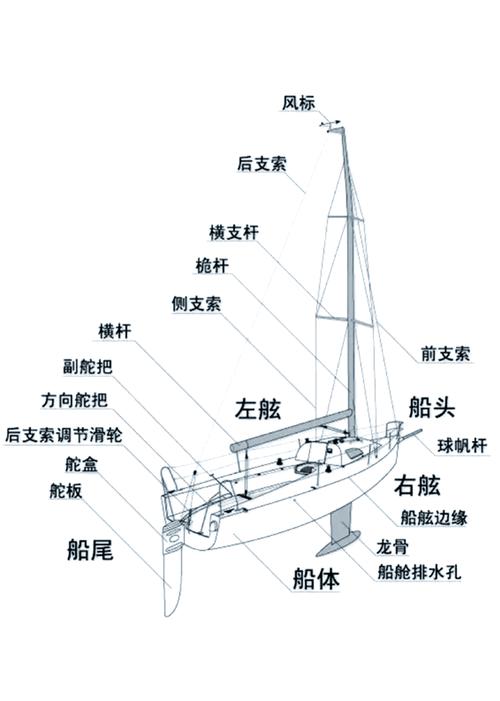

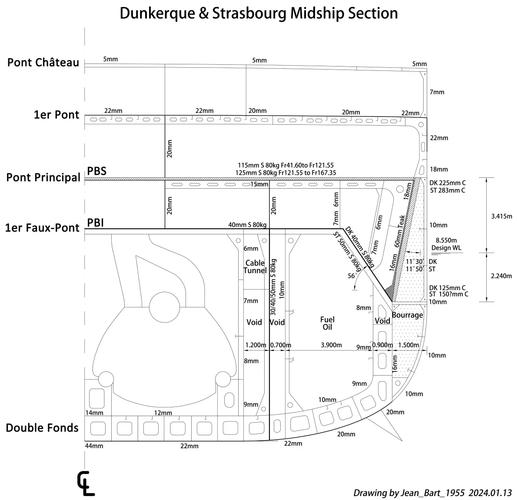

船舶舷墙通常由甲板板、舷墙板、扶手、支撑构件及防滑面板等部分组成，甲板板作为基础结构，与船体外板通过角焊连接，形成整体承载框架；舷墙板垂直或倾斜安装在甲板板边缘，高度一般为0.8-1.2米，根据船舶类型及航行区域调整，其顶部设有扁钢或钢管扶手，供人员站立及系缆使用，支撑构件包括肘板、扶强材等，其中肘板多采用三角形钢板，连接甲板板与舷墙板，增强结构稳定性；扶强材则垂直焊接于舷墙板外侧，间距通常为500-800mm，以抵抗波浪冲击及侧向压力，防滑面板一般铺设在甲板板与舷墙板之间的通道区域,花纹钢板或格栅结构可有效防止人员在潮湿环境下滑倒。
在设计过程中，需重点考虑强度与刚度的平衡，根据《钢质海船入级规范》，舷墙结构需承受分布载荷（不小于0.5kN/m²）及集中载荷（不小于1.0kN）的联合作用，最大挠度不应大于跨度的1/150，还需兼顾排水功能，舷墙底部通常开设排水孔，孔径为50-80mm，间距为1-2m，避免甲板积水影响船舶稳性，对于冰区航行的船舶，舷墙需增设加厚板或防撞护舷,以应对冰块撞击。
材料选择上，一般采用船用结构钢，如AH36、DH36等高强度钢，屈服强度不低于355MPa，焊接工艺多采用手工电弧焊或CO₂气体保护焊，焊缝质量需符合I级标准，并通过磁粉探伤或超声波检测确保无裂纹、夹渣等缺陷，对于腐蚀严重区域，如舱室内部或海水飞溅区，可涂刷环氧富锌底漆与氯化橡胶面漆,防腐年限不低于5年。
典型应用场景中，货船舷墙侧重于结构简洁性与经济性，多采用垂直式舷墙，扶手为圆形钢管；客船则更注重安全性，舷墙高度普遍达到1.2米以上，并设置双层扶手，外侧加装钢丝绳护栏；工程船舶如挖泥船，因作业环境复杂，舷墙需额外加强，扶强材间距缩小至400mm,并采用耐磨材料制造。
相关问答FAQs
Q1：舷墙排水孔的设置有何规范要求？
A1：排水孔的设置需满足《国际海上人命安全公约》（SOLAS）第III章-12条的规定，孔径通常为50-80mm，间距不超过2m，且总面积不小于甲板面积的0.5%，排水孔处需安装防堵盖，防止异物进入；对于油船等易燃液体船舶，排水孔还需配备自闭式阀门，避免液体泄漏。
Q2：如何检测舷墙结构的焊接质量？
A2：焊接质量检测需分为外观检查与无损检测两个阶段，外观检查主要采用目视及放大镜，确保焊缝表面无咬边、焊瘤等缺陷；无损检测则根据IACS UR S11要求，对主要焊缝（如甲板板与舷墙板的角焊缝）进行100%磁粉探伤（MT）或超声波探伤（UT），检测标准符合ISO 5817中的B级要求，确保无内部裂纹、未熔合等缺陷。
