船舶舵系是船舶操纵系统的核心组成部分,其功能是通过控制舵叶的偏转来改变船舶航向，同时配合主机转速调节实现船舶的转向、保向、回转等操纵动作，完整的舵系系统通常由舵设备、转舵机构、舵机及操纵控制系统四大部分组成，各部分协同工作以确保船舶操纵的可靠性与精准性。

舵设备

舵设备是舵系的直接执行部件,位于船舶尾部，主要包括舵叶、舵杆、舵承及舵柱等。

（图片来源网络，侵删）

舵叶：舵系的工作面，通常为流线型剖面（如NACA翼型），以减小水动阻力，其结构分为整流舵、平衡舵、半平衡舵等：平衡舵的舵叶前部靠近舵杆轴线，可减小转舵力矩；半平衡舵则部分前伸，兼顾转舵力矩与舵效，舵叶材质多采用低碳钢或不锈钢，大型船舶的舵叶内部常设水密隔舱，以减轻重量并提高抗腐蚀性。
舵杆：连接舵叶与转舵机构的核心传动轴，承受舵叶的水动力及转舵扭矩，其上端通过法兰与转舵机构连接，下端与舵叶焊接或法兰连接，舵杆需具备足够的强度与刚度，材料多采用优质合金钢（如35CrMo），并经调质处理以提高耐磨性。
舵承：支撑舵杆并限制其径向移动的部件，分为上舵承、下舵承（或中间舵承），上舵承通常位于舵机舱甲板，承受舵部重量及部分弯矩；下舵承则位于舵杆穿出船体处，采用水密结构防止海水进入船体，舵承材料多为青铜或白合金，以减少摩擦磨损。
舵柱：部分船舶（如双舵船、悬挂舵）设置舵柱，作为舵叶的支撑导架，增强舵叶在水流中的稳定性，同时保护舵叶免受异物撞击。
（图片来源网络，侵删）

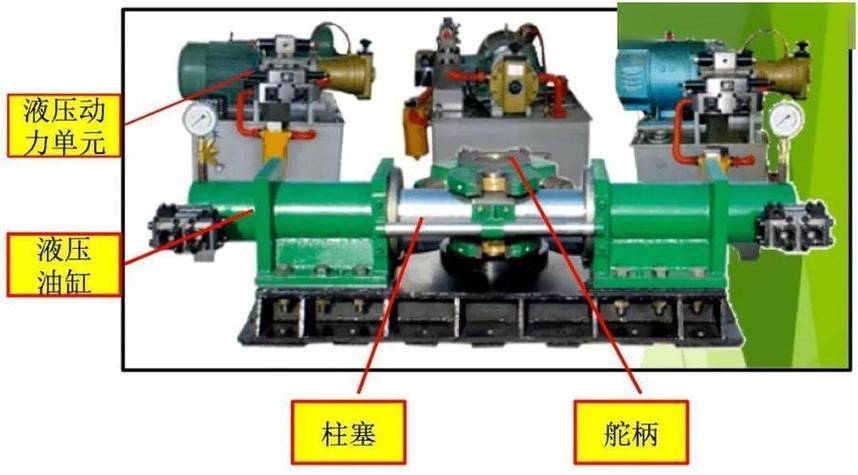

转舵机构的功能是将舵机的动力传递至舵杆,驱动舵叶偏转，根据船舶类型与吨位，可分为机械式、液压式及电动式三类，其中液压转舵机构因输出力大、传动平稳，在现代船舶中应用最广。

舵机与传动装置：
- 舵机：转舵机构的动力源，多为液压舵机（如往复式或转叶式液压舵机），通过高压油驱动执行元件（如油缸或转子）产生转动力矩，电动舵机多用于小型船舶，具有控制简单、维护方便的特点。
- 传动装置：连接舵机与舵杆的中间部件，包括舵柄、舵销、连杆等，舵机通过舵柄带动舵杆旋转，部分大型船舶采用四连杆机构或齿轮传动，以增大传动比并减小舵机尺寸。
转舵力矩计算：转舵力矩取决于舵叶面积、航速、舵角及水流条件，需满足《国际海上人命安全公约》（SOLAS）对舵效的要求，通常在最大舵角（35°）时，船舶从一舷20°转至另一舷20°的时间不超过28秒（根据船长不同有所调整）。

操纵控制系统是舵系的“神经中枢”，实现从驾驶室指令到舵机动作的传递与控制，主要包括机械传动、液压控制及电气控制三种方式。

机械传动系统：传统船舶通过舵轮、舵链（或钢索）、舵柄实现手动操纵，结构简单但传动效率低，仅用于小型船舶。
液压控制系统：由液压泵、控制阀、液压管路及反馈装置组成，驾驶室通过液压操舵装置发送指令，控制油缸进油方向与流量，实现舵机转速与舵角的精确调节，现代船舶多采用随动操舵系统，通过反馈装置（如舵角指示器）将实际舵角反馈至控制台，形成闭环控制。
电气控制系统：以PLC（可编程逻辑控制器）为核心，结合传感器（如舵角传感器、压力传感器）实现自动化控制，部分船舶配备自动驾驶仪（如航迹保持系统），可根据GPS、陀螺罗盘等信号自动调整舵角，提高航行安全性。

为确保舵系可靠性,还需配备辅助设备：
