船舶管系平行管是指在船舶动力系统、管路系统中，多根管道按照一定的排列方式和间距并行布置的结构形式，这种布置方式在船舶设计中十分常见，其合理规划与施工直接关系到船舶的安全性、可靠性和运行效率，平行管的设计需要综合考虑流体力学、结构力学、空间布局以及安装维护等多个因素,确保在有限船舱空间内实现最优的管路系统性能。
从功能角度看，船舶管系平行管主要用于输送不同介质，如燃油、滑油、冷却水、压缩空气、液压油等，根据输送介质的不同，平行管的材质、管径、壁厚和连接方式也各有差异，高压燃油管通常采用无缝钢管，并需要严格的焊接工艺；而低压海水管则可能使用镀锌钢管或复合管，平行管的排列需遵循“介质分流、压力分级”的原则，将相同或相近压力、温度的管道布置在一起，减少相互间的热影响和压力干扰，同时避免不同介质间的意外混合，平行管还需考虑振动问题，船舶主机、辅机等设备运行时产生的振动可能通过管路传递，导致管道疲劳损坏，因此平行管之间需设置合理的支撑和固定点，必要时加装减振器,以吸收振动能量。

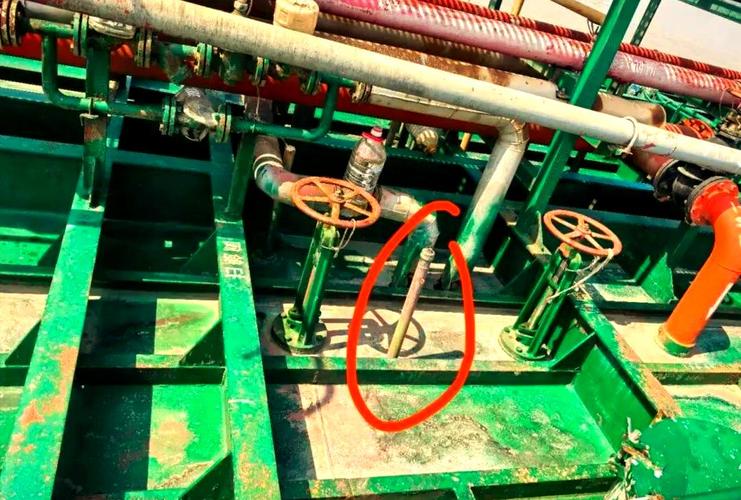

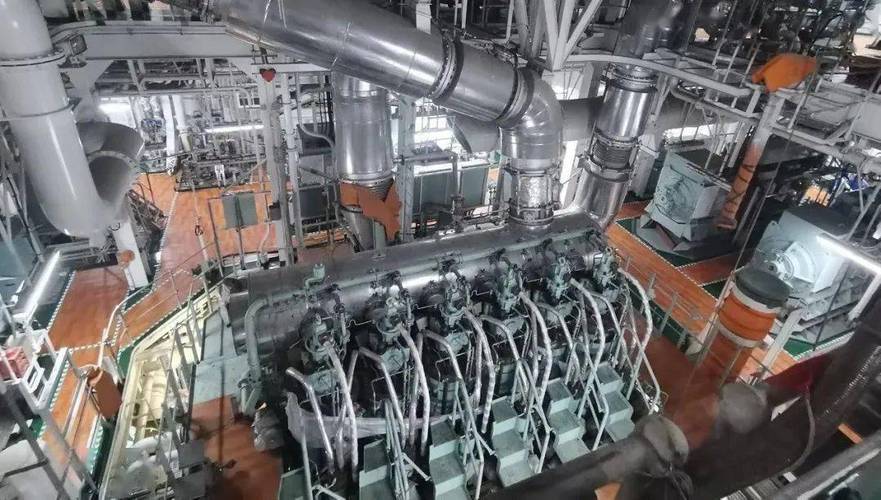

在空间布局方面，平行管的设计需要充分利用船舱内的立体空间，避免与船体结构、电缆、其他设备发生冲突，平行管会沿舱壁、甲板或立柱敷设，并采用分层、分区域的方式排列，机舱内的平行管可分为主油管路层、冷却水管路层和排气管道层等，每层管道之间保持足够的操作和维护间距，对于需要定期检修的阀门、过滤器等部件，平行管布置时应预留足够的操作空间，确保维护人员能够方便地进行操作，平行管的走向应尽量平直减少弯头，以降低流体阻力和压力损失，但在转弯处需使用合适的弯头或弯管,避免急弯导致管壁减薄或流体涡流。

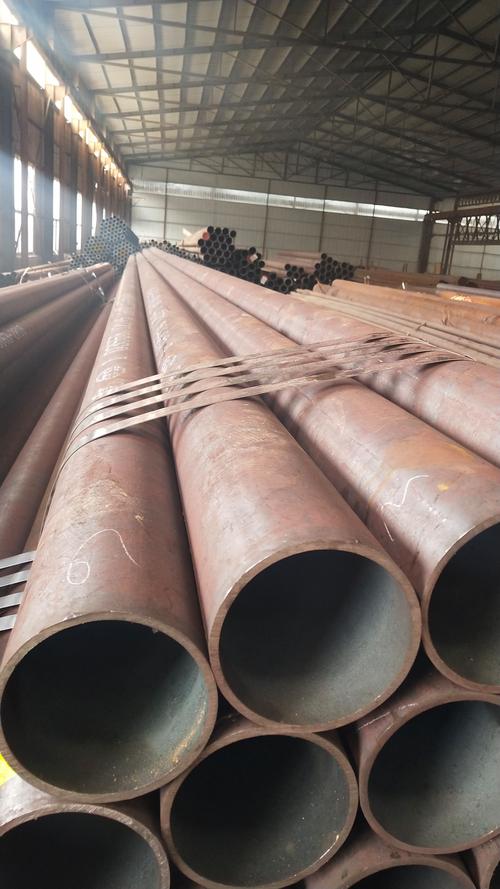

施工安装是平行管实现设计目标的关键环节，平行管的安装精度直接影响系统的密封性和运行稳定性，在安装前，需要对管道进行清洁，去除内部的铁屑、油污等杂质，防止堵塞管路或损坏设备，管道的焊接质量尤为重要，必须严格按照焊接工艺规程进行，焊缝需进行无损检测（如X射线、超声波探伤），确保无裂纹、夹渣等缺陷，对于不锈钢管等特殊材质，焊接时还需采取惰性气体保护，防止焊缝氧化，平行管的支撑间距需根据管径、介质温度和压力进行计算，防止管道因自重或热胀冷缩产生过大变形，高温蒸汽管的支撑间距需考虑热膨胀量,采用滑动支撑或膨胀节来补偿位移。
为了更直观地展示平行管设计的核心参数,以下表格列举了常见平行管的设计要点：
| 管道类型 | 常用材质 | 典型管径范围 | 支撑间距建议 | 关键注意事项 |
|---|---|---|---|---|
| 高压燃油管 | 无缝钢管 | DN20-DN80 | 5-2.5m | 严格焊接，禁用螺纹连接 |
| 冷却海水管 | 镀锌钢管 | DN50-DN200 | 2-3m | 防腐处理，避免电化学腐蚀 |
| 滑油管 | 不锈钢管 | DN15-DN65 | 1-2m | 清洁度要求高，禁止使用含氯清洁剂 |
| 压缩空气管 | 碳钢管 | DN25-DN100 | 2-3m | 设置排水阀，防止冷凝水积聚 |
| 蒸汽管 | 合金钢管 | DN40-DN150 | 5-4m | 配置膨胀节，补偿热膨胀 |
平行管在运行过程中可能出现的问题也不容忽视，常见的故障包括管道泄漏、振动超标、腐蚀堵塞等，泄漏多因焊接缺陷或密封失效引起，需定期进行压力测试和外观检查；振动问题通常源于支撑松动或设备共振，需重新调整支撑间距或加装减振装置；腐蚀则与介质特性、环境湿度有关，需根据介质选择合适的管材并采取阴极保护等措施，平行管的标识管理也很重要，每根管道应清晰标注介质名称、流向、压力等信息,便于操作人员识别和应急处理。
相关问答FAQs：
-
问：船舶平行管布置时，如何确定管道之间的最小间距？
答：平行管之间的最小间距需综合考虑多个因素，包括管道直径、保温层厚度、操作维护空间以及安全规范，通常情况下，无保温管道的净间距不应小于50mm，有保温管道的净间距不应小于保温层厚度加50mm，对于高温管道，还需考虑热辐射影响，适当增加间距至100-200mm，若管道输送易燃易爆介质，间距应满足防火规范要求，一般不小于150mm，具体数值需根据《船舶管路系统设计规范》和船级社要求进行计算确定。 -
问：平行管热膨胀补偿有哪些常用方法？
答：平行管热膨胀补偿主要采用自然补偿和补偿器补偿两种方法，自然补偿是利用管道的自然走向（如L形或Z形弯头）来吸收热膨胀量，适用于膨胀量较小的场合；补偿器补偿则包括波形补偿器、套管补偿器和球形补偿器等，其中波形补偿器结构紧凑、补偿量大，广泛应用于船舶蒸汽和热油管路；套管补偿器适用于大直径管道，但需注意密封性；球形补偿器则可进行多向补偿，适用于空间受限的复杂管路系统，选择补偿方式时，需根据管道工作温度、压力、介质特性以及空间布局进行综合评估,确保补偿效果满足设计要求。
