船舶螺旋桨作为船舶推进系统的核心部件，其工作状态直接关系到船舶的航行安全与运营效率，在实际运行中，螺旋桨常因各种因素出现损坏，不仅影响推进性能，还可能导致停航维修等严重后果，螺旋桨损坏的类型多样，成因复杂,需结合具体情况进行系统分析。

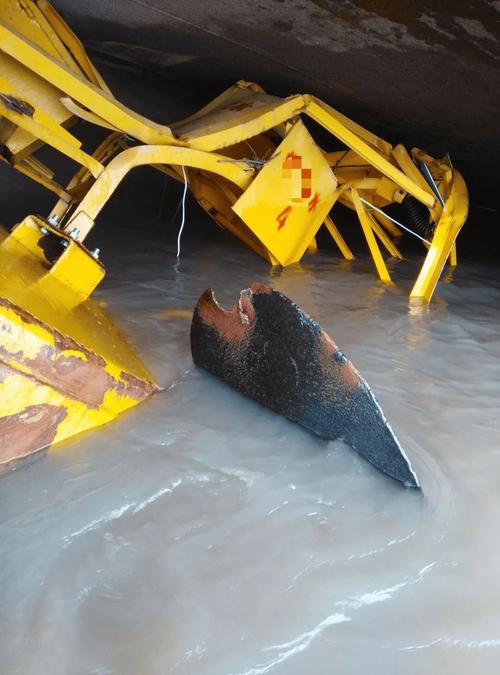

螺旋桨损坏主要可分为机械损伤、腐蚀损伤、空泡损伤和变形损伤四大类，机械损伤是最常见的形式，包括桨叶边缘的磕碰、裂纹、断裂等，多因触碰水下障碍物、绞缠渔网或异物撞击所致，在浅水航道航行时，桨叶易与河床或礁石碰撞，导致叶尖卷曲或缺口；若船舶停靠时未注意防护，也可能被码头设施刮伤，腐蚀损伤则与海水环境密切相关，分为电化学腐蚀、空泡腐蚀和微生物腐蚀三种，电化学腐蚀多发生在螺旋桨与艉轴连接处，因不同金属间的电位差形成电偶，导致局部金属溶解；空泡腐蚀则因螺旋桨高速旋转时局部压力骤降产生气泡，气泡溃灭时的高压冲击力使金属表面出现蜂窝状凹坑；微生物腐蚀由附着在桨叶表面的海生物（如藤壶、藻类）代谢产物引发，破坏金属保护膜，空泡损伤除了上述腐蚀形式外，还会导致材料疲劳，使桨叶表面出现麻点甚至穿孔，尤其在船舶超载或高速航行时更易发生，变形损伤通常指螺旋桨因外力或热应力导致的弯曲、扭曲，如主机异常振动传递至螺旋桨，或焊接修复时热处理不当引起残余应力，导致桨叶几何形状改变,影响水动力性能。
造成螺旋桨损坏的原因可归纳为设计、制造、运维及环境四大因素，设计方面，若螺旋桨桨叶参数（如螺距比、盘面比）与船舶主机功率、航速不匹配，易产生空泡现象；材料选择不当（如普通碳钢用于高腐蚀海域）也会加速腐蚀，制造环节中，铸造缺陷（如气孔、夹渣）、加工精度不足（如叶型曲线偏离设计值）或热处理工艺不规范，会降低螺旋桨的结构强度，运维管理不当是主要人为因素，未定期清理桨叶附着的海生物，增加阻力和腐蚀风险；航行中忽视水下异物的存在，导致碰撞损伤；主机安装不对中或轴承磨损引发振动，加速螺旋桨疲劳，环境因素则包括海水盐度、温度、流速等，高盐度环境加剧电化学腐蚀,而含泥沙多的水域则会加速机械磨损。
为预防螺旋桨损坏，需从设计、制造、运维全流程入手，设计阶段应根据船舶用途和航行区域选择合适材料（如不锈钢、镍铝青铜合金），并采用CFD（计算流体动力学）优化桨叶型线，减少空泡产生，制造过程中需严格控制铸造和加工质量，通过无损检测（如超声波探伤、磁粉探伤）确保无内部缺陷，运维方面，应建立定期检查制度：每航次结束后检查桨叶有无裂纹、变形，每季度清理一次海生物，并对涂层破损处及时修复；避免船舶超载、超速航行，减少空泡风险，在螺旋桨前方加装导流罩，可改善水流均匀性,降低振动和空泡发生率。

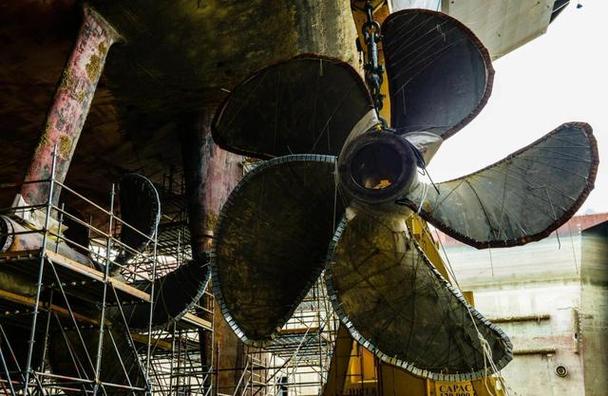

当螺旋桨出现损坏时，需根据损伤程度采取修复或更换措施，对于轻微的机械损伤（如小面积划痕、缺口），可采用焊接修补后打磨恢复型线；空泡腐蚀区域可通过电弧喷涂耐腐蚀合金进行修复，若桨叶裂纹长度超过叶宽的10%或出现断裂，则需整体更换螺旋桨，更换时应确保新螺旋桨的几何参数与原桨一致，并进行动平衡试验,避免因不平衡引发振动。
相关问答FAQs
Q1：如何判断螺旋桨是否需要更换而非修复？
A1：需综合考虑损伤类型、程度及位置，若桨叶出现贯穿性裂纹、断裂，或叶尖变形量超过设计允许值（通常为叶长的3%-5%），则必须更换；若仅为表面腐蚀或小面积缺损，且通过修复后能保证水动力性能和结构强度，则可进行修复，若螺旋桨已接近设计使用寿命（通常为10-15年），即使损伤轻微，也建议更换以降低风险。
Q2：螺旋桨修复后如何进行性能测试？
A2：修复后的螺旋桨需进行静态和动态测试，静态测试包括检查桨叶几何尺寸（如螺距、叶截面形状）是否符合设计要求，以及动平衡试验，确保不平衡量≤ISO 1940-1规定的G6.3级，动态测试则需进行系泊试验和航行试验：系泊试验时测量主机转速、推力等参数，对比修复前的数据；航行试验时重点检查船舶振动、航速及油耗，若振动烈度不超过ISO 10816标准（如高速船≤4.5mm/s），且航速、油耗无明显异常,则表明修复合格。
