船舶尾舵结构图是船舶设计中至关重要的技术文件，它详细展示了舵系统的组成、材料、连接方式及工作原理，直接关系到船舶的操控性、安全性和航行稳定性，尾舵作为船舶转向系统的核心部件，其结构设计需综合考虑流体力学、材料力学、制造工艺及实际航行工况等多重因素，以下从结构组成、材料选择、设计参数及工作原理等方面,结合典型结构图细节展开分析。
尾舵结构的核心组成及功能
尾舵结构通常由舵叶、舵杆、舵承、舵销、舵角指示器及传动机构等部分组成，各部件协同工作以实现转向功能。
舵叶
舵叶是舵系统的“执行部件”，直接与水流接触，通过改变水流方向产生转船力矩，其结构设计需兼顾水动力效率和结构强度，典型舵叶多为流线型剖面，常见剖面形状包括NACA翼型、对称或非对称翼型，其中非对称翼型在单舵船舶中应用更广，可提升低速转向性能，舵叶内部通常设有纵向加强筋（如T型钢或球扁钢）和横向隔板，形成网格状骨架，以抵抗水动压力和冲击载荷，舵叶外壳板厚度根据船舶吨位和设计航速确定，一般小型船舶（如渔船、游艇）采用4-8mm钢板，大型商船则可达12-20mm，舵叶前后缘需做圆角处理，以减少水流分离和涡流损失，提高舵效。
舵杆
舵杆是传递扭矩的关键部件，连接舵叶与传动机构，承受来自舵叶的水动力矩和自身扭转、弯曲载荷，其材料需具备高强度、良好的韧性和耐疲劳性能，常用材料为35号、45号优质碳素钢或合金结构钢（如16Mn），舵杆结构通常分为上舵杆（位于舵叶以上）和下舵杆（与舵叶焊接为一体），两者通过法兰螺栓连接或整体锻造，舵杆直径通过强度计算确定，需满足最大扭矩下的剪切应力和弯曲应力要求，同时考虑腐蚀余量（通常增加2-3mm）。
舵承
舵承用于支撑舵杆，承受舵的重量和航行中的侧向力，分为上舵承、下舵承和中舵承（仅大型船舶设置），上舵承位于舵机甲板上方，采用滑动轴承或滚动轴承（如圆锥滚子轴承），并设密封装置防止海水进入；下舵承通常安装在船体舵套筒内，多为青铜衬套滑动轴承，通过压盖注油润滑以减少磨损，舵承的安装位置需保证舵杆的同轴度，避免舵叶转动时卡滞。
舵销与舵钮
舵销用于连接舵叶与舵柱（或挂舵臂），传递舵叶受到的侧向力，常见于不平衡舵或半平衡舵，舵销通常为实心圆柱形，材料为不锈钢或镀锌钢，直径根据受力计算确定（一般50-200mm），舵钮为焊接在舵柱或船体上的加强结构，呈半环形，内衬耐磨合金（如白合金），与舵销形成滑动配合，允许舵叶绕舵销转动。
传动与反馈机构
传动机构将舵机动力传递至舵杆，常见类型有齿轮传动、液压传动和电动传动，小型船舶多采用齿轮传动，通过舵柄与舵杆连接；大型船舶则普遍采用液压舵机，通过油缸推动舵柄或舵杆端部的拨叉，舵角指示器（如电位器或编码器）实时反馈舵叶转角至驾驶台，确保操舵精度。
尾舵结构设计的关键参数
尾舵性能取决于结构参数与船舶特性的匹配，主要参数包括舵面积比、展弦比、剖面厚度比及平衡系数。
| 参数名称 | 定义与计算公式 | 典型范围 | 对性能的影响 |
|---|---|---|---|
| 舵面积比（μ） | 舵侧投影面积÷船舶设计水线面积×100% | 1/60~1/30（商船） | 面积比越大，转船力矩越大，但会增加航行阻力；高速船需适当减小面积比以降低阻力。 |
| 展弦比（λ） | 舵叶高度÷舵叶平均弦长 | 8~2.5 | 展弦比越大，舵效越高，但易发生失速；平衡舵通常采用中等展弦比（1.5~2.0）。 |
| 剖面厚度比（t） | 舵叶最大厚度÷舵叶平均弦长×100% | 12%~18% | 厚度比影响结构强度和水动力性能；高速船需减小厚度比以降低阻力。 |
| 平衡系数（e） | 舵杆中心线前的舵面积÷舵总面积 | 15~0.35 | 平衡系数过小需较大操舵力，过大易导致“舵过量”，需根据船舶类型优化。 |

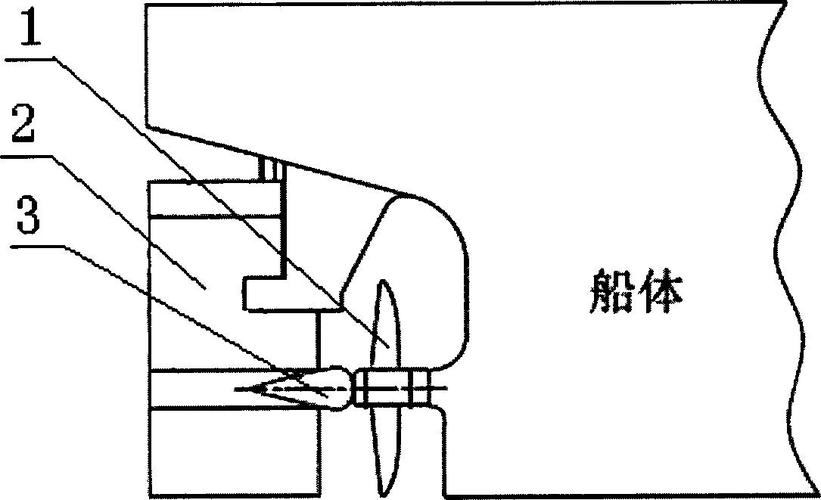

尾舵结构图的典型细节解读
完整的尾舵结构图需包含总装图、零件图及焊接工艺要求，以下为关键细节说明：
-
连接节点设计：舵叶与舵杆的连接通常采用焊接+法兰螺栓双重固定，焊接坡口为单V型或K型，焊后进行100%超声波探伤，确保无裂纹、未熔合缺陷，法兰接触面需机加工，平整度≤0.1mm/100mm，螺栓预紧力按材料屈服强度的50%~70%控制。
-
防腐与密封：舵叶内部需涂装环氧防腐漆（干膜厚度≥200μm），舵杆与船体贯穿处设置填料函（采用麻绳或橡胶密封环），并定期注脂润滑，海水区域（如舵销、舵承）采用牺牲阳极（锌块）或外加电流阴极保护。
-
强度校核：结构图中需标注关键部位的应力计算结果，如舵杆最大剪切应力≤许用应力（[τ]=0.4σs，σs为材料屈服强度），舵叶外壳板局部弯曲应力≤120MPa（普通钢），对于冰区航行船舶，舵叶前缘需增设加强板（厚度≥1.5倍外壳板），并设置防撞肘板。
尾舵工作原理与动态受力分析
当操舵时，舵机通过传动机构带动舵杆旋转，舵叶偏转一定角度（δ，通常为±35°），水流冲击舵叶产生垂直于舵面的水动力（Fd），该力可分解为平行于船舶前进方向的阻力（Fd·sinδ）和垂直于航线的横向力（Fd·cosδ），横向力与船舶重心形成转船力矩（M=Fd·cosδ·L，L为舵叶至船舶重心的距离），推动船舶转向，舵叶受力大小与流速平方成正比，因此低速时需增大舵角或配合侧推器以提高转向性能。
相关问答FAQs
Q1：尾舵结构图中，舵叶加强筋的布置原则是什么？
A：舵叶加强筋的布置需遵循“水动力传递路径最短”原则，纵向加强筋沿舵叶展长方向布置，间距通常为500~800mm，数量根据舵叶宽度确定（一般3~5根），主要承受水动压力的轴向分力；横向隔板垂直于纵向筋，间距为1000~1500mm，用于支撑外壳板并分散局部载荷，加强筋的截面尺寸（如球扁钢型号）需通过有限元分析校核，确保其在最大设计压力下变形量≤舵叶弦长的1/1000。
Q2：如何通过尾舵结构图判断船舶是否适用于冰区航行？
A：冰区航行的船舶尾舵结构图通常具备以下特征：①舵叶前缘设置防撞加强板，厚度为外壳板的1.5~2倍，材质为高强度耐磨钢（如EH36）；②舵杆直径较普通船舶增大10%~15%，并采用全封闭式润滑系统；③舵承位置增设中间支撑（中舵承），以减小舵杆在冰压下的弯曲变形；④结构图中标注“冰区加强”字样，并符合《极地规则》（Polar Code）对舵系统的额外强度要求（如设计冰压≥500kPa）。
